Descrição:

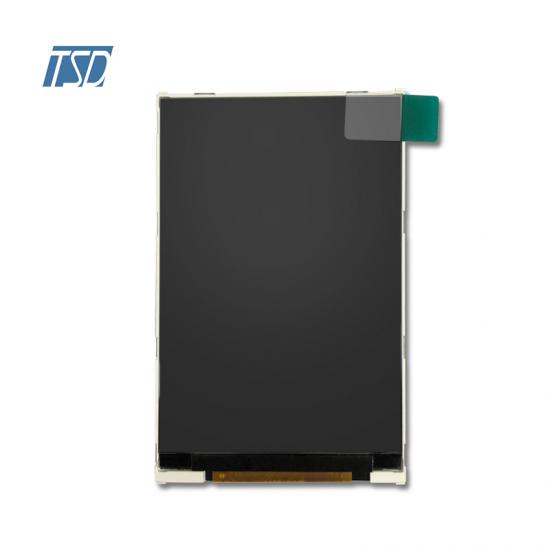

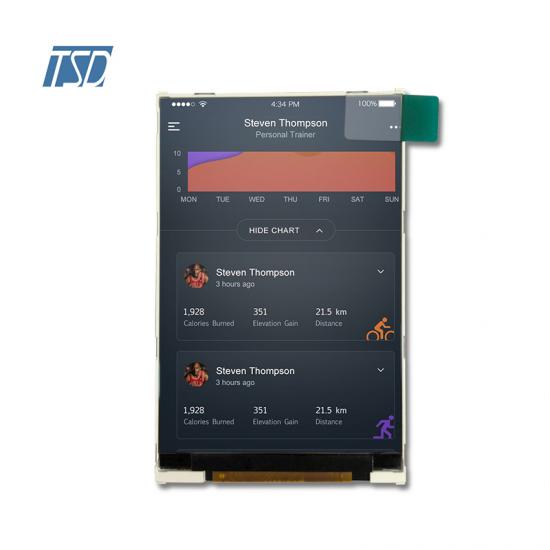

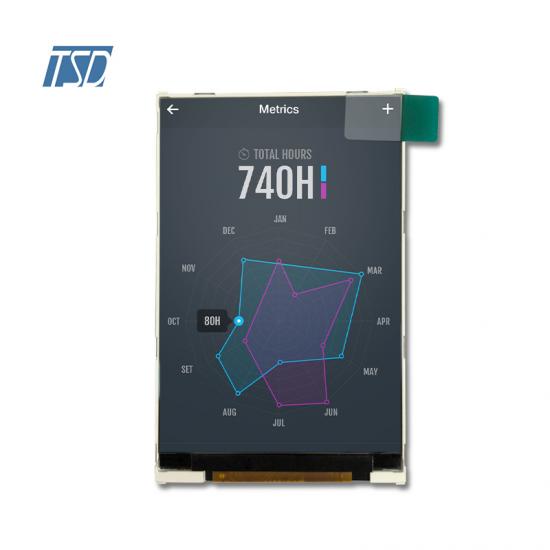

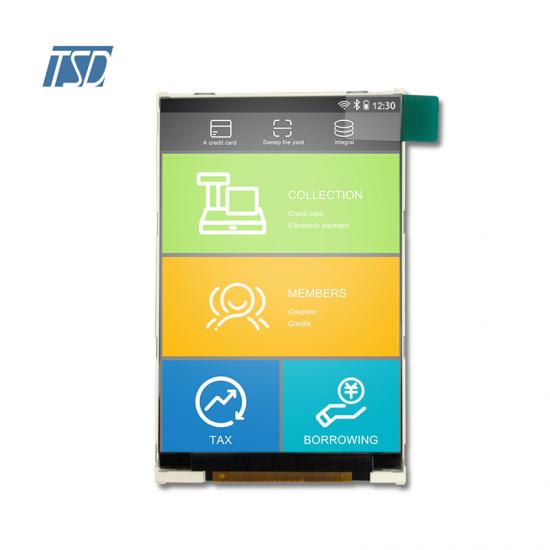

TST035HVHI-48 é um módulo de display LCD de interface SPI + RGB / SPI com resolução de 3,5 polegadas e 320x240, pode ser com painel de toque capacitivo ou painel de toque resistivo. A luz de fundo é de 350 nits, os LEDs brancos são 6, a corrente de luz de fundo é de 120 mA e a tensão de luz de fundo é de 13,2 V, que pode ser personalizada. Para este módulo TFT LCD de 3,5 polegadas, o driver IC é ILI9488, a direção de visualização é livre, todas as horas, a profundidade de cor é 65K, luz de fundo branca e modo transmissivo.
Desenho:
3,5 aum.
Especificações:
Especificação geral | ||
Número da peça | TST035HVHI-48P | |
O contorno Dimensão (mm) | 53,76x84,18x3,3 | |
Área ativa (mm) | 48,96x73,44 | |
Resolução (pontos) | 320x480 | |
Temperatura operacional (°C) | -20 ~ +70 °C | |
Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
Número de pixels (pixels) | 320(H)xRGBx480(V) | |
Painel de toque | com RTP | |
IC do driver | ILI9488 | |
Arranjo de pixels | Faixa RGB | |
Modo de exibição | Preto normal, IPS, TFT de 3,5 polegadas | |
Tratamento da superfície | Anti-reflexo | |
Ver direção | Todos |
|
Peso (g) | A definir | |
Consumo de energia (w) | Painel | A definir (Típ.) |
Sistema B/L | A definir (Típ.) | |
Interface | RGB 18 bits |
|
Vida útil do módulo (horas) | 30.000-40.000 |
Descrição dos pinos | ||
Pino nº. | Símbolo | Descrição |
1 | GND | Aterramento do sistema. (0V) |
2 | REINICIAR | Pino de REINICIALIZAÇÃO. |
3 | CS | Pino de entrada de seleção de chip |
4 | SCLK | Relógio serial |
5 | IC-ID | NC |
6 | IDE | Pino bidirecional de entrada de dados serial |
7 | SDO | Saída de dados seriais |
8-25 | DB0-DB17 | Barramento de dados de interface RGB de 18 bits |
26 | GND | Aterramento do sistema |
27 | VS | Sinal de sincronização de quadro |
26-27 | SH | Sinal de sincronização de linha |
28 | NC | Sem conexão |
29 | DOTCLK | Sinal de relógio de ponto |
30 | HABILITAR | Um sinal de entrada de dados ENABLE |
31 | GND | Aterramento do sistema |
32 | IOVCC | Fonte de alimentação 1,65-3,2V |
33 | CCV | Fonte de alimentação 3,0-3,2V |
34 | TP_R | Eletrodo direito – analógico diferencial |
35 | TP_D | Eletrodo descendente – analógico diferencial |
36 | TP_L | Eletrodo esquerdo – analógico diferencial |
37 | TP_U | Eletrodo ascendente – analógico diferencial |
38 | LEDA | Fonte de alimentação LED + |
39 | LEDK | Fonte de alimentação LED - |
40 | NC | Sem conexão |
Formulários:
Para nosso display LCD 320x240 de 3,5 polegadas TST035HVHI-48, normalmente usado em produtos domésticos inteligentes, como termostato inteligente, painel de controle de temperatura e umidade, para torná-lo uma vida muito inteligente.
Características do produto:
Este módulo de exibição é um display de cristal líquido (LCD) TFT (Thin Film Transistor) de matriz ativa colorida do tipo transmissivo que pode ser usado em muitas aplicações. Este módulo é composto por um FOG, um circuito de driver e uma unidade de luz de fundo. A resolução de 3,5" contém 320x480 pontos e pode exibir até 65 mil cores.
