Descrição:

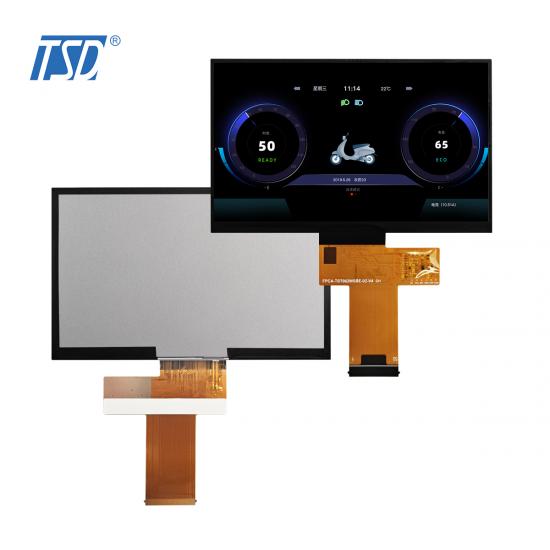

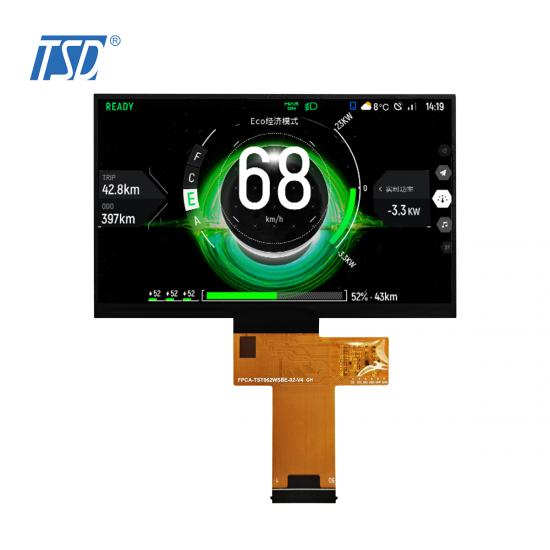

O modelo TST062WSBE-02 é um módulo de display LCD TFT de 6,2 polegadas com interface RGB. Este módulo suporta resolução de 1024x600 e exibe 262 mil cores, com tela IPS com ângulo de visão de 10:00. A tensão de alimentação é normalmente de 3,3 V. A temperatura de operação é de -30 a 80 °C, e a temperatura de armazenamento é de -30 a 80 °C. É amplamente utilizado em aplicações automotivas.

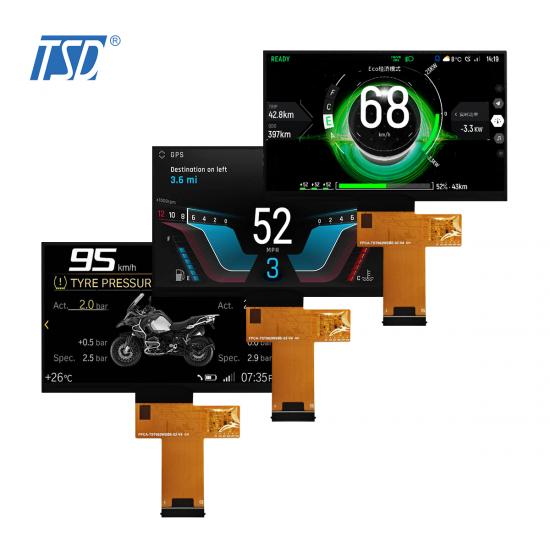

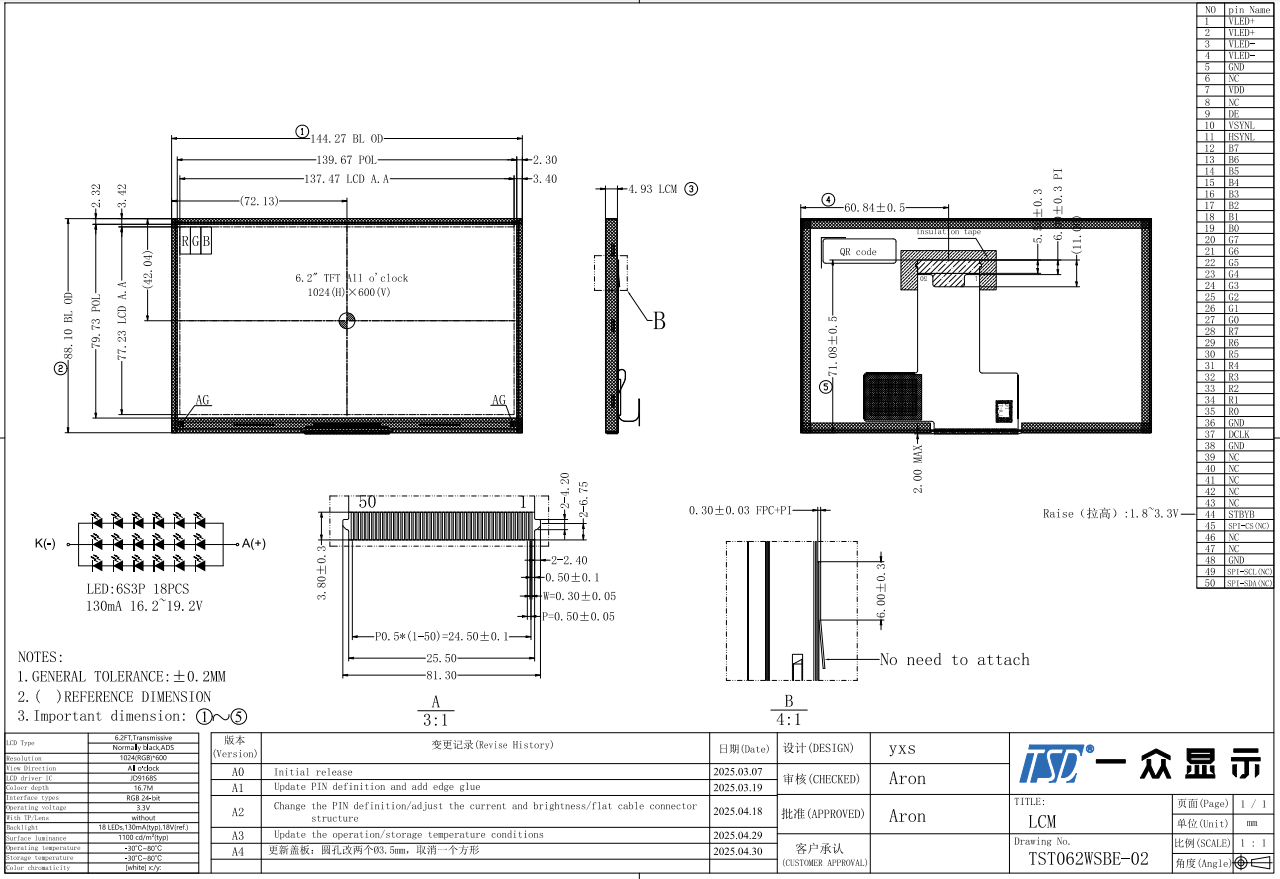

Desenho:
Especificações:
| Especificação geral | ||
| Peça nº. | TST062WSBE-02 | |
| O Dimensão do esboço (mm) | 144,27 x 88,1 x 4,93 | |
| Área ativa (mm) | 137,47 x 77,23 | |
| Resolução (pontos) | 1024x600 | |
| Temperatura de operação (°C) | -30 ~ +80 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Número de pixels | 1024(H)xRGBx600(V) | |
| Painel de toque | sem | |
| Cor de exibição | 262 mil | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS 6,2 polegadas TFT | |
| Tratamento de superfície | Antirreflexo | |
| Ver direção |
Todos
|
|
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (típico) |
| Sistema B/L | A definir (típico) | |
| Interface | RGB | |
| Vida útil do módulo (horas) | 30.000-40.000 | |
| Descrição dos pinos | ||
| PIN nº. | Símbolo | Descrição |
| 1 | VLED+ | Potência para retroiluminação LED (ânodo) |
| 2 | VLED+ | Potência para retroiluminação LED (ânodo) |
| 3 | VLED- | Potência para retroiluminação LED (cátodo) |
| 4 | VLED- | Potência para retroiluminação LED (cátodo) |
| 5 | Terra | Aterramento de energia |
|
6 |
VCOM | Tensão comum |
| 7 | DVDD | Potência para Circuito Digital |
| 8 | MODO | Seleção de modelo DE/SYNC |
| 9 | DE | Habilitar entrada de dados |
| 10 | VS | Entrada de sincronização vertical |
| 11 | HS | Entrada de sincronização horizontal |
| 12~19 | B7~B0 | Dados Azuis |
| 20~27 | G7~G0 | Dados Verdes |
| 28~35 | R7~R0 | Dados Vermelhos |
| 36 | Terra | Aterramento de energia |
| 37 | DCLK | Relógio de amostra |
| 38 | Terra | Aterramento de energia |
| 39 | E/D | Seleção esquerda/direita |
| 40 | U/D | Seleção para cima/baixo |
| 41 | VGH | Tensão de porta LIGADA |
| 42 | VGL | Tensão de desligamento do portão |
| 43 | AVDD | Potência para circuito analógico |
| 44 | REINICIAR | PIN de redefinição global |
| 45 | NC | Sem conexão |
| 46 | VCOM | Tensão comum |
| 47 | DITHB | Função de dithering |
| 48 | Terra | Aterramento de energia |
| 49 | NC | Sem conexão |
| 50 | NC | Sem conexão |
Características:
- - Alta taxa de contraste
- - Tempo de resposta rápido
- - Resolução de 1024x600
- - Ampla temperatura de operação
- - Modo DE(Data Enable) e modo DE+SYNC
- - Interface RGB
- - Direção de varredura reversível
- - Conformidade com RoHS
