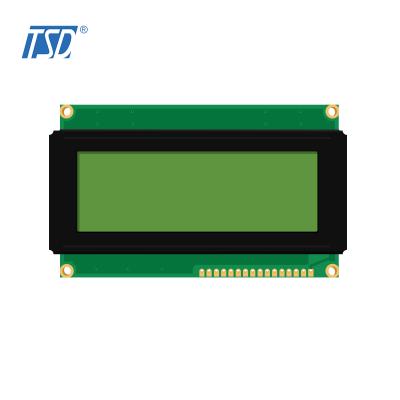

Módulo mono LCD de tamanho pequeno TSD 20*4 1/16Duty, método de condução de 1/5 polarização

Número da peça:TSM2004A-20-YG

Resolução:  20*4

Modo de exibição: STN, POSITIVO, Y/G

Modo Polarizador:  TRANSFLETIVO

Método de condução:  1/16 de serviço, 1/5 de polarização

Luz de fundo: LED , cor Y&G

Peso: A definir

Temperatura operacional: -20°C~70°C

Temperatura de armazenamento: -30℃~80℃

Descrição:



TSM2004A-20-YG é  um display LCD de resolução de 20,*4 pontos com interface paralela de 8 bits , a área ativa é 70,4 (W) × 20,80 (H) , que é adequada para aplicações internas e externas. Para este módulo  lcd de 20 * 4 polegadas  , o driver IC é ST7066-0A  , a direção de visualização é 6  horas , este módulo lcd é sem painel de toque capacitivo padrão, design personalizado também é bem-vindo.





Desenho:

Especificação



Especificação Geral

Número da peça

TSM2004A-20-YG

Tamanho de exibição (diagonal)

20*4

Tipo LCD

STN, POSITIVO, Y/G

Resolução

20*4

Ver direção

6H

Esboço do Módulo

98,0 (L) × 60,0 (A) × 13,5

Área Ativa

70,4 (L) × 20,80 (A)

Luz de fundo

LED , cor Y&G

IC do driver

ST7066-0A ou equivalente

Interface

Interface paralela de 8 bits

Peso (g)

A definir

Consumo de energia (w)

Painel

A definir (Típ.)

Sistema B/L

A definir (Típ.)

Temperatura operacional

-20 ~ 70

Temperatura de armazenamento

-30 ~ 80



Descrição dos pinos

Pino nº.

Símbolo

Descrição

1

VSS

Chão

2

VDD

Fonte de alimentação para lógica (+5,0V)

3

V0

Fonte de alimentação para LCD

4

RS

Seleção de registro

H: Exibir dados L: Código de instrução

5

R/W

Seleção de leitura/gravação

H: Operação de leitura L: Código de instrução

6

E

L Habilitar sinal

7

D0

Dados Bit0

8

D1

Dados Bit1

9

D2

Dados Bit2

10

D3

Dados Bit3

11

D4

Dados Bit4

12

D5

Dados Bit5

13

D6

Dados Bit6

14

D7

Dados Bit7

15

UM

Fonte de Alimentação para LED B/L(5.0V)

16

K

Fonte de Alimentação para LED B/L(GND)



 Aplicações:



1. Equipamento eletrônico de escritório: máquina de contar dinheiro, telefone de escritório, máquina de copiar.

2. Eletrodomésticos: geladeira, ar condicionado, fogão de indução, fornos de microondas.

3. Instrumentos: termômetro clínico, testador de fio, relógios digitais, balança eletrônica.

4. Dispositivos Médicos: esfigmomanômetro, máquina de ECG

5. Equipamento esportivo: Máquina de corrida.

6. Equipamento de controle industrial: controle remoto, máquina de cartão perfurado.

7. Display do terminal de informações: POS, PDA, dispositivos portáteis.
