Descrição:

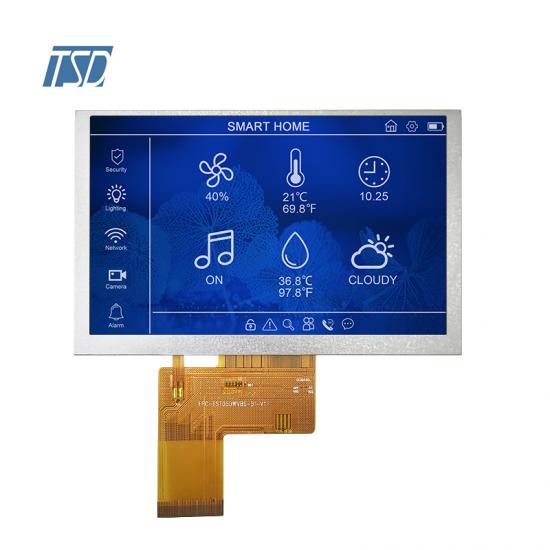

O TST050WVBS-S24-B0 é um display LCD TFT IPS de 5 polegadas com interface RGB. Resolução de 800x480, com chip de driver Sitronix. Este display TFT de 5 polegadas é do tipo transmissivo, IPS com ângulo de visão completo. As dimensões do LCM são 120,7x75,8x2,95 mm, e a área ativa do LCD é 108x64,8 mm. A luminância da superfície é de 1000 cd/m² de alto brilho, adequada para aplicações externas de duas rodas. A vida útil do LED é de 30.000 horas, em média. A temperatura de operação é de -30 a 80 ℃ e a temperatura de armazenamento é de -30 a 85 ℃.
Desenho:
Especificações:
| Especificação geral | ||
| Peça nº. | TST050WVBS-S24-B0 | |
| O Dimensão do esboço (mm) | 120,7 x 75,8 x 2,95 | |
| Área ativa (mm) | 108x64,8 | |
| Resolução (pontos) | 800x480 | |
| Temperatura de operação (°C) | -30 ~ +80 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +85 °C | |
| Número de pixels | 800(H)xRGBx480(V) | |
| Painel de toque | sem | |
| Brilho | 1000 cd/m2 | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 5 polegadas | |
| Tratamento de superfície | Antirreflexo | |
| Ver direção |
Todos
|
|
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (típico) |
| Sistema B/L | A definir (típico) | |
| Interface | RGB | |
| Vida útil do módulo (horas) | 30.000-40.000 | |
| Descrição dos pinos | ||
| PIN nº. | Símbolo | Descrição |
| 1 | LIDERADO- | Retroiluminação LED (cátodo) |
| 2 | LED+ | Retroiluminação LED (ânodo) |
| 3 | Terra | Aterramento de energia |
| 4 | VDD | Fonte de alimentação +3,3V |
| 5~12 | R0~R7 | Dados Vermelhos |
| 13~20 | G0~G7 | Dados Verdes |
| 21~28 | B0~B7 | Dados Azuis |
| 29 | Terra | Chão |
| 30 | PCLK | Entrada de sinal de relógio de ponto. Dados de entrada de travamento como sua borda de subida. |
| 31 | DISP | Exibir ligado/desligado |
| 32 | HSYNC | Entrada de sincronização horizontal. Polaridade negativa |
| 33 | VSYNC | Entrada de sincronização vertical. Polaridade negativa |
| 34 | DE | Entrada de dados habilitada. Ativo alto para habilitar o barramento de dados de entrada |
| 35 | NC | Sem conexão |
| 36 | Terra | Sistema de aterramento |
| 37 | NC (XR) | Pino de controle RTP, não use, por favor NC |
| 38 | NC (YD) |
Pino de controle RTP, não use, por favor NC |
| 39 | NC (XL) | Pino de controle RTP, não use, por favor NC |
| 40 | NC (YU) | Pino de controle RTP, não use, por favor NC |
Aplicações:
Visibilidade cristalina: a tela LCD de alta resolução oferece informações nítidas, brilhantes e fáceis de ler em todas as condições de iluminação, dia ou noite.
Painel de dados abrangente: monitore sua velocidade, nível de bateria, autonomia restante, modo de pilotagem e desempenho do motor rapidamente.
Conectividade inteligente: o suporte Bluetooth integrado permite o emparelhamento perfeito com seu smartphone para chamadas, mensagens, navegação e controle de música.
Alertas de segurança aprimorados: notificações em tempo real sobre bateria fraca, erros do sistema e lembretes de manutenção mantêm você informado e à frente de possíveis problemas.
Interface personalizável pelo passageiro: personalize o layout da sua tela e escolha os dados mais importantes para você.
