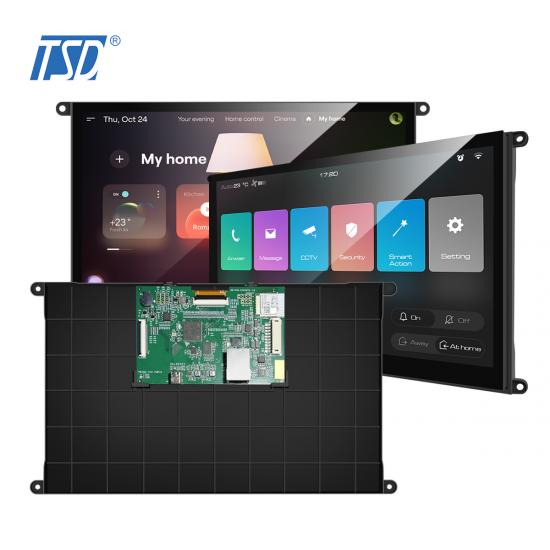

Descrição:
O Gen5-STM32-101CT-02 é um display de cristal líquido (LCD) de matriz ativa colorida com transistor de película fina (TFT) que utiliza silício amorfo TFT como dispositivo de comutação. Este modelo é composto por painel LCD TFT, retroiluminação, tela sensível ao toque capacitiva, carcaça e placa de controle STM32H7S7x. Este LCD TFT possui uma área de exibição ativa de 4,3 polegadas (16:9) na diagonal com resolução WVGA (800 pixels horizontais por 480 pixels verticais).
Desenho:
Especificações:
| Especificação geral | ||
| Nº da peça | Gen5-STM32-101CT-01 | |
| Dimensão externa (mm) |
256,86 x 146,06 x 23,07 mm |
|
| Área ativa (mm) | 222,72 x 125,28 mm | |
| Resolução (pontos) | 1024x (RGB) x600 | |
| Temperatura de operação (°C) | -20 ~ +70 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Número de pixels | 1024RGB(H)xRGBx600(V) | |
| Painel de toque | com CTP | |
| Circuito integrado do driver | STM32H7R7x | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 10,1 polegadas | |
| Tratamento de superfície | Antirreflexo | |
| Direção da vista |
Todos
|
|
| Peso (g) | A definir | |
| Consumo de energia (W) | Painel | A definir (típico) |
| Sistema B/L | A definir (típico) | |
| Interface | RS232/RS485/CAN, GPIO de 40 pinos | |
| Tempo de vida do módulo (horas) | 30.000-50.000 | |
| Definição de interface-CN1 | ||
| Nº do pino | Símbolo | Descrição |
| 1 | 5V | Fonte de alimentação (+5,0V) |
| 2 | 5V | Fonte de alimentação (+5,0V) |
| 3 | GND | Chão |
| 4 | GND | Chão |
| 5 |
RS232-RX
|
Entrada de recebimento RS232
|
| 6 |
RS232-TX
|
Saída de transmissão RS232
|
| 7 | CAN-H | Transferência de dados do barramento CAN, nível alto |
| 8 |
CAN-L
|
Transferência de dados via barramento CAN, baixo nível
|
| 9 |
RS485-A
|
Saída do driver/entrada do receptor RS485 não inversora
|
| 10 |
RS485-B
|
Saída do driver RS485/Inversão da entrada do receptor
|
| Definição de interface-CN2 | ||
| Nº do pino | Símbolo | Descrição |
| 1~7 | Carolina do Norte | Sem conexão |
| 8~9 | GND | Chão |
| 10~22 | Carolina do Norte | Sem conexão |
| 23 | PE9 | TIM1_CH1, UART7_RTS/UART7_DE, FMC_A14, FMC_BA0,EVENTOUTNC |
| 24 |
PE8
|
TIM1_CH1N, UART7_TX, FMC_A12, EVENTOUT
|
| 25 |
PF12
|
USART1_RX,SPI5_MISO,ADC1_INP6,ADC1_INN2,FMC_D19, EVENTOUT
|
| 26 | PF14 | USART1_CTS,SPI5_MOSI,FMC_A24,LCD_G0,EVENTOUT,ADC2_INP6,ADC2_INN2 |
| 27 | PF13 | USART1_TX,SPI5_NSS,PSSI_D10,FMC_D20,ADC2_INP2, DCMIPP_D10,EVENTOUT |
| 28 | PB1 |
TIM1_CH3N,TIM3_CH4,TIM9_CH2,FDCAN2_TX,LCD_G2
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_NOE,[RNG_S2],EVENTOUT ADC12_INP5 |
| 29 | PB0 |
TIM1_CH2N,TIM3_CH3,TIM9_CH1,
SPI1_SCKI2S1_CK,UART4_CTS, ETH_MII_TXD0/ETH_RMII_TXD0,GFXTIM_TE,[RNG_S1], LCD_VSYNC,EVENTOUT,ADC12_INP9,ADC12_INN5 |
| 30 | Classificação Indicativa Livre para Maiores de 14 Anos |
TRACED1,LPTIM1_ETR,SPI6_MOSI/I2S6_SDO,SDMMC2_D7,
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_D31,LCD_B1,EVENTOUT |
| 31~32 | 3,3V |
Saída de 3,3 V
|
| 33~37 | Carolina do Norte |
Sem conexão
|
| 38~40 | 5V |
Entrada de alimentação de 5V
|

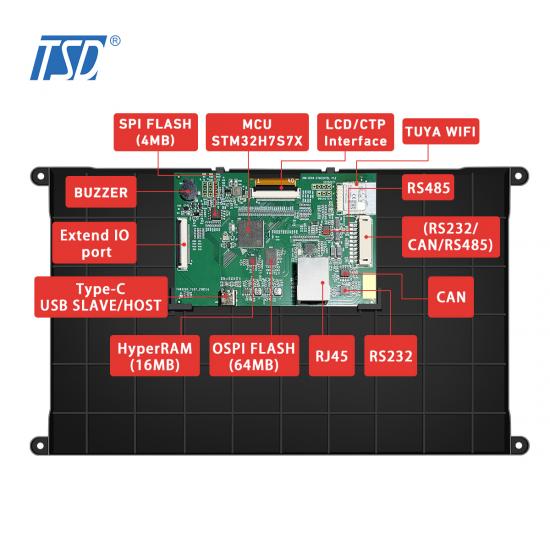

- Características:
- 1. Implementação de interação humano-computador multimodal baseada em TouchGFX
- 2. GPU NeoChrome 2.5D potente - arquitetura DMA inteligente para memória/GPU, alta taxa de atualização e efeitos de animação suaves em tela cheia.
- 3. Integrado com o módulo WiFi TUYA, utilizando comunicação SDIO, alcançando função OTA remota de alta velocidade.
- 4. Interfaces periféricas avançadas: RS485, RS232 e CAN, com interface de expansão GPIO de 40 pinos.
- 5. Buzzer integrado, sons de acordes de suporte.
- 6. Alta confiabilidade e desempenho, amplamente aplicável a setores como eletrodomésticos, indústria e novas energias, etc.
- 7. Para resolução de 1024x600, consegue atingir uma taxa de atualização estável de 60 fps.
- Aplicações:
- A Team Source Display (TSD) é especializada em displays LCD (de 0,96 a 32 polegadas), painéis sensíveis ao toque, módulos de controle inteligente e IHMs. Temos a capacidade de personalizar displays com sistema embarcado STM32 de acordo com as necessidades do cliente. Entre em contato conosco hoje mesmo para obter mais detalhes. Para este display IHM inteligente GEN5, as aplicações são as seguintes:
-
1. Equipamentos eletrônicos de escritório: máquina de contar dinheiro, aparelho telefônico de escritório, copiadora.
2. Eletrodomésticos: geladeira, ar condicionado, fogão de indução, forno de micro-ondas.
3. Instrumentos: termômetro clínico, testador de fios, relógios digitais, balança eletrônica.
4. Dispositivos médicos: esfigmomanômetro.
-
5. [fim do if] Equipamento esportivo: esteira.
6. Equipamentos de controle industrial: controle remoto, máquina de cartões perfurados.
7. Display de terminal de informação: POS, PDA, dispositivos portáteis.
8. Produtos de segurança: controlador de elevador, indicador eletrônico
- E outros outros campos...
