Descrição:

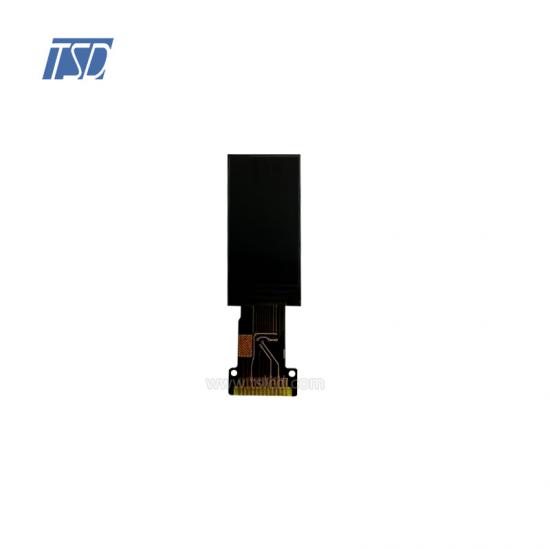

TST09607A é um TFT (Thin Film Transistor) de matriz ativa colorida do tipo transmissivo display de cristal líquido (LCD) que utiliza TFT de silício amorfo como dispositivo de comutação. Este módulo é composto por um módulo TFT LCD, um circuito driver e uma unidade de luz de fundo. A resolução de um 0,96” contém 80(RGB)X160 pontos e pode exibir até 65 mil cores.

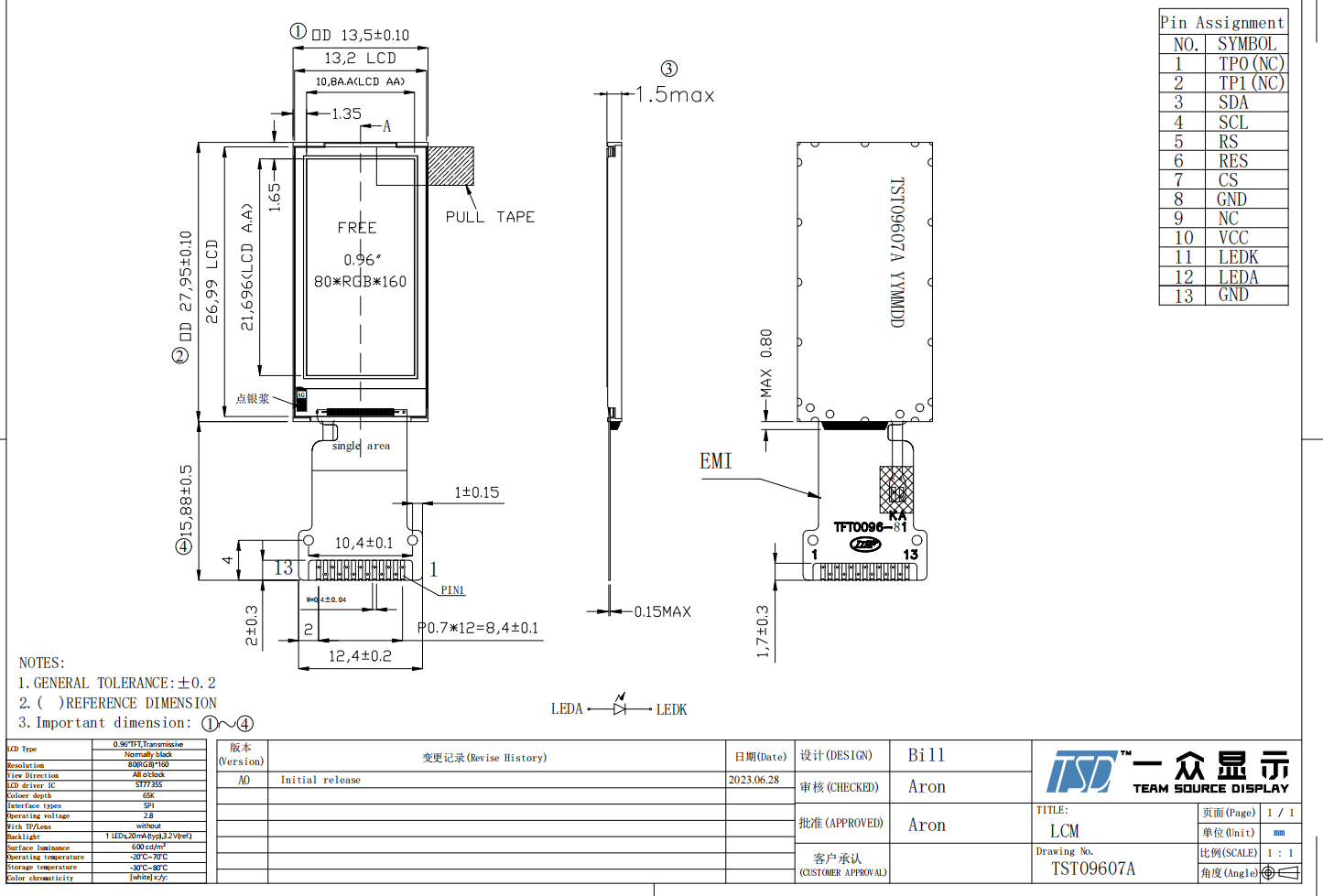

Desenho:
Especificações:
Especificação geral Peça nº. TST09607A Dimensão do contorno (mm) 13,5 x 27,95 x 1,5
Área ativa (mm) 10,8 x 21,696 Resolução (pontos) 80x160 Temperatura de operação (°C) -20 ~ +70 °C Temperatura de armazenamento (°C) -30 ~ +80 °C Brilho 600 cd/m2 Painel de toque sem CTP Driver IC ST7735S Arranjo de pixels Faixa RGB Modo de exibição Normalmente preto, IPS, TFT de 0,96 polegadas Tratamento de superfície Antirreflexo Ver direção Todos
Peso (g) A definir Consumo de energia (w) Painel A definir (típico) Sistema B/L A definir (típico) Interface SPI Vida útil do módulo (horas) TIPO 30.000 horas Descrição dos pinos PIN nº. Símbolo 1 TPO (NC) 2 TP1 (NC) 3 IASD 4 SCL 5 RS 6 RES 7 CS 8 Terra 9 NC 10 VCC 11 LEDK 12 LEDA 13 Terra
Aplicações:
Este display LCD de 0,96 polegadas é adequado para IoT, HMI, HVAC, dispositivo de medição de temperatura etc.
Características do produto:
TST09607A É um módulo de display TFT padrão. Este modelo tem resolução diagonal de 0,96 polegadas, com matriz de 80 pixels horizontais por 160 pixels verticais. Cada pixel é dividido em pontos vermelhos, verdes e azuis, e este painel pode exibir 65K/262K cores. Em relação à luz de fundo, o brilho é de 600 nits e 1 LED, a corrente é de 20 mA e a tensão típica é de 3,0 V.
