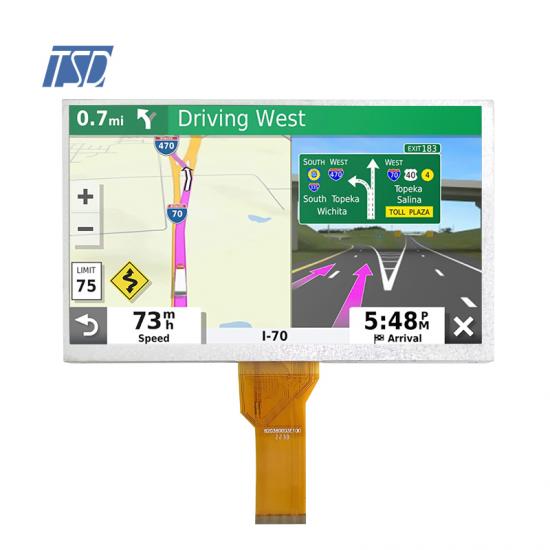

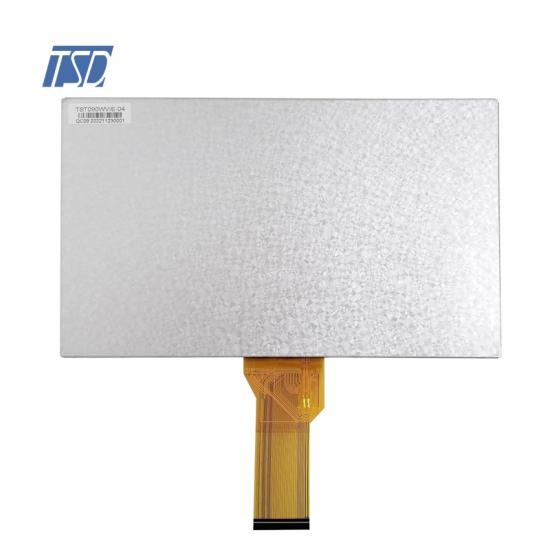

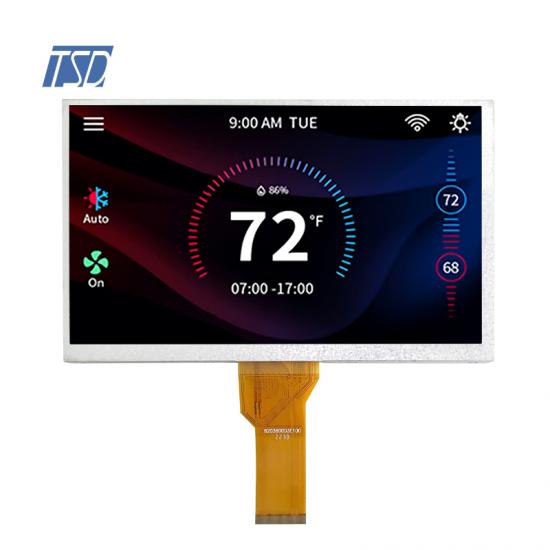

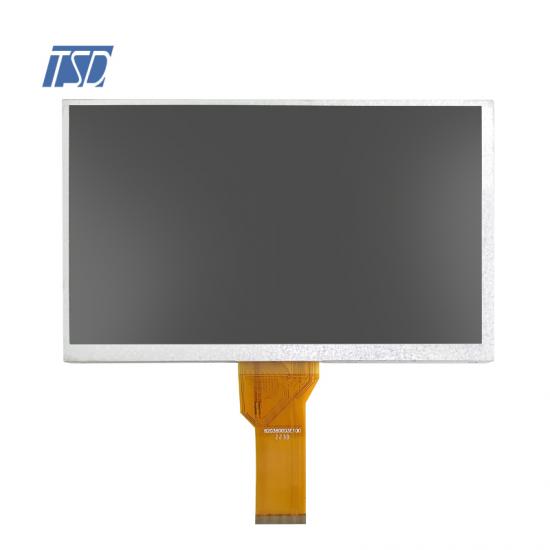

Descrição:
Team Fonte Modelo TST090WVie-04 Os seriados são o LCD de 9 '' de 9 '', normalmente branco com painel TN TIP TIPO DO TIMPO,
Resolução WVGA 800X480, EK9713CA & EK73002ADriver IC, Assim,Interface RGB-24bits 40pin, 16 7m de profundidade de cor, tratamento de superfície anti-ensino
Com RTP e CTP disponíveis, BLILHO 450NITS

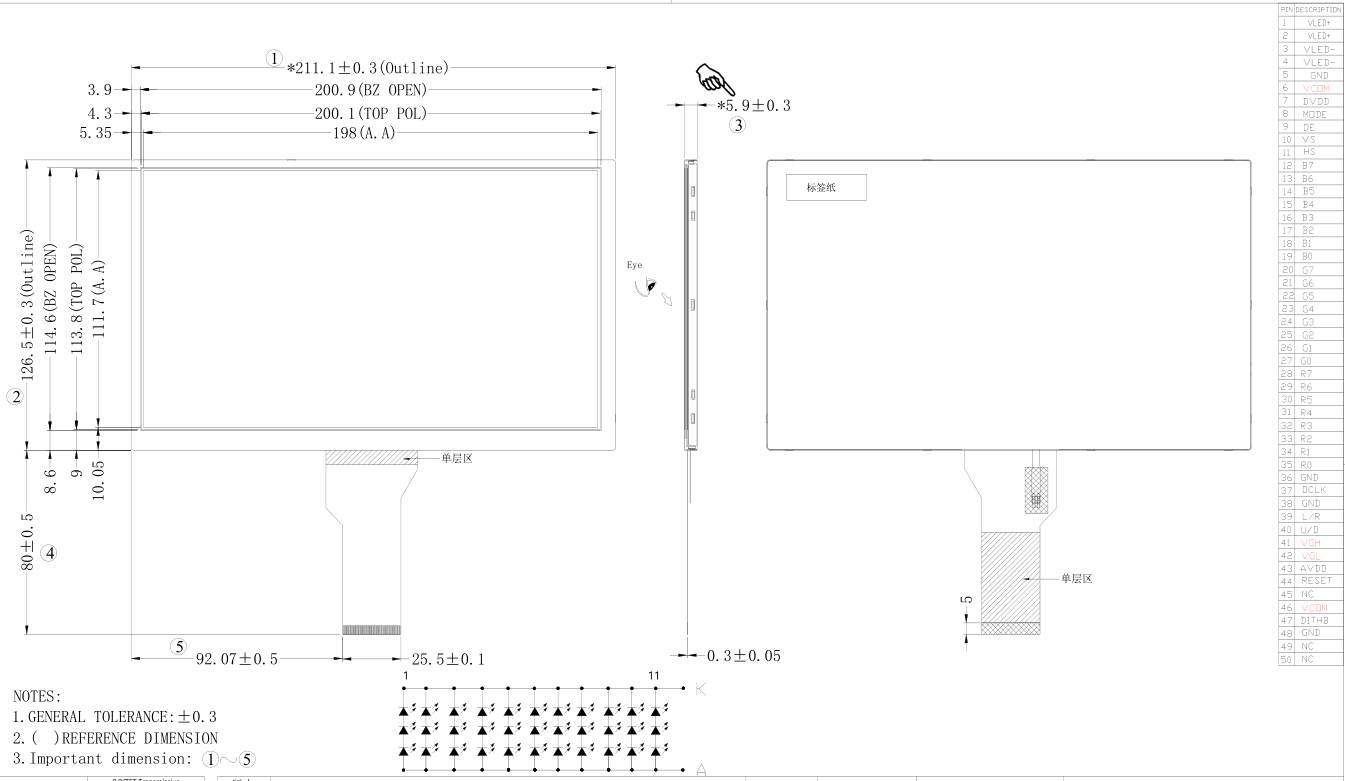

Desenho:

Especificações:
| Especificação geral | ||
| Modo de exibição | 9 '' tft, tRansmissivo, branco normal, tn, | |
| Parte No | TST090WVie-04 | |
| Dimensão de contorno (mm) | 211 1x126 5x5 9mm | |
| Área ativa (mm) | 198x111 7mm | |
| Resolução (pontos) | 800X (RGB) × 480 | |
| OperatingTemperature (° C) | -20 ~ +70° c | |
| StorageTemperature (° C) | -30 ~ +80° c | |
| Tensão operacional | 3 3V | |
| Painel de toque | sem | |
| Driver IC | EK9713CA & EK73002A | |
| Pixelarrangement | RGB-Stripe | |
| ViewDirection | 12h | |
| EUNTERFace | RGB 24bits | |
| Brilho | 450nits | |
| Luz de fundo | 33LEDS, 220mA, 9V | |
| Peso (G) | TBD | |
| PowerConsumgust (W) | Painel | TBD (Tip.) |
| B/lsystem | TBD (Tip.) | |
| Modulelifetime (Horas) | 30.000-50000 | |
| Definição de interface LCM | ||
| PIN No | Símbolo | Descrição |
| 1-2 | VLED+ | Ânodo de luz de fundo LED |
| 3-4 | Vled- | Cátodo de luz de fundo do LED |
| 5 | Gnd | Energia de energia |
| 6 | Vcom | Uma fonte de alimentação para o eletrodo comum TFT-LCD |
| 7 | DVDD | Tensão de potência (3 3V) |
| 8 | MODO | Modo DE / Sync Selecione |
| 9 | De | Entrada de dados Ativar |
| 10 | Vs. | Entrada de sincronização vertical |
| 11 | Hs | Entrada de sincronização horizontal |
| 12-19 | B7-B0 | Barramento de dados azul |
| 20-27 | G7-G0 | Barramento de dados verdes |
| 28-35 | R7-R0 | Barramento de dados vermelho |
| 36 | Gnd | Energia de energia |
| 37 | Dclk | Sinal de relógio DOT para interface DPI (RGB) |
| 38 | Gnd | Energia de energia |
| 39 | L/r | Controle de sequência direita ou esquerda de origem |
| 40 | U/d | Portão para cima ou para baixo controle de varredura |
| 41 | VGH | Pino de saída de energia para driver de portão |
| 42 | Vgl | Pino de saída de energia (negativo) para driver de portão |
| 43 | Avdd | Almofada de energia para circuito analógico |
| 44 | REINICIAR | Pino de redefinição global |
| 45 | NC | Não conectar |
| 46 | Vcom | Uma fonte de alimentação para o eletrodo comum TFT-LCD |
| 47 | Dithb | Função de Dithering Habilite o controle |
| 48 | Gnd | Energia de energia |
| 49-50 | NC | Não conectar |

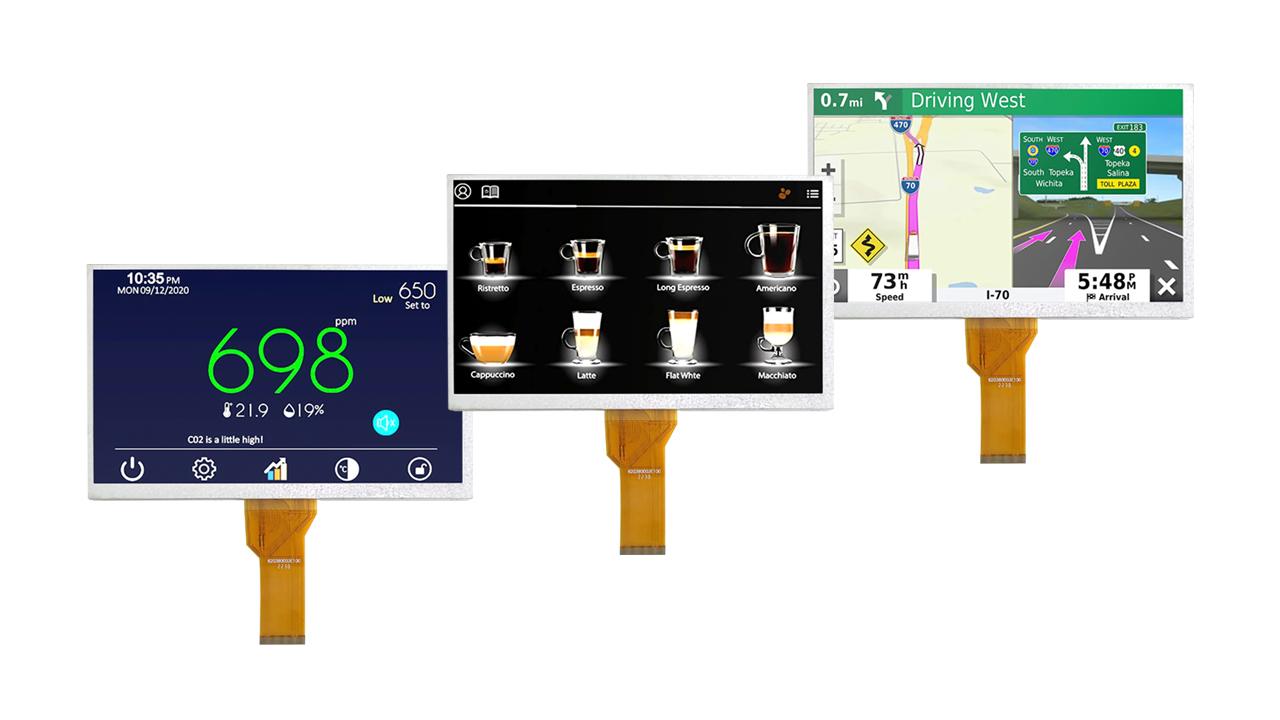

Aplicações:
Para esta tela LCD TFT de 9 polegadas, Assim,Resolução 800x480, adequada para equipamentos industriais,
Dispositivos médicos, eletrodomésticos, produtos de consumo


Recursos do produto:
1 800x480 9 '' LCD
2 Temperatura operacional -20 ~+70 graus.
