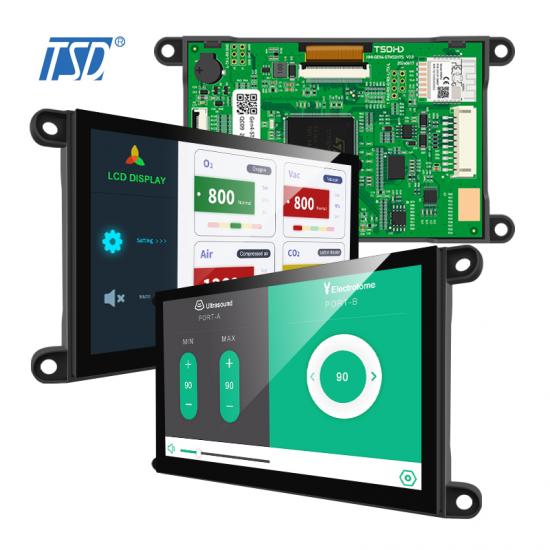

Tela inteligente TSD Gen5 de 4,3 polegadas com resolução de 800x480 IPS TFT LCD e interface CAN BUS

  • Nome do modelo: Gen5-STM32-43CT-02
  • Tipo de LCD: display de módulo inteligente de 4,3 polegadas
  • Resolução: 800x480
  • Ângulo de visão: todas as horas
  • Luminância de superfície: 300 cd/m2
  • Controlador: STM32H7R7x
  • Interface do usuário: RS232/RS485/CAN, GPIO de 40 pinos
  • Tela sensível ao toque: com CTP
  • Temperatura de operação: -20 ~ +70℃
  • Temperatura de armazenamento: -30 ~ +80℃

Descrição:

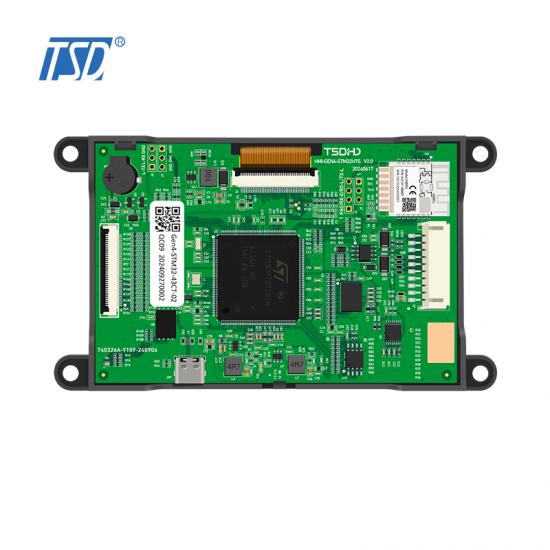

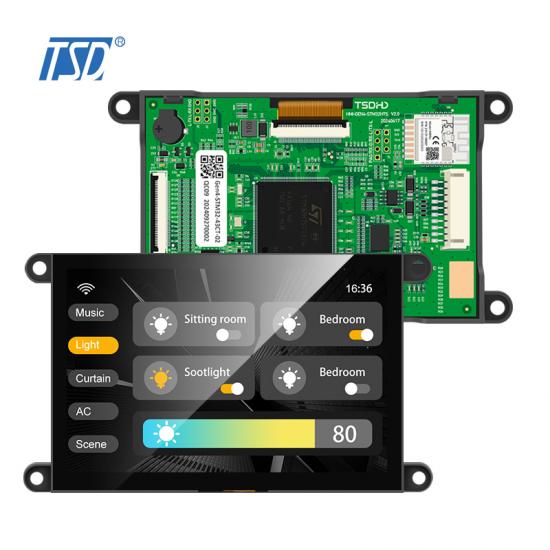

O Gen5-STM32-43CT-02 é um display de cristal líquido (LCD) com transistor de película fina (TFT) de matriz ativa colorida que utiliza TFT de silício amorfo como dispositivo de comutação. Este modelo é composto por painel LCD TFT, retroiluminação, tela sensível ao toque capacitiva, gabinete e placa de controle STM32H7S7x. Este LCD TFT possui uma área de exibição ativa de 4,3 polegadas (16:9) na diagonal com resolução WVGA (800 pixels horizontais por 480 pixels verticais).


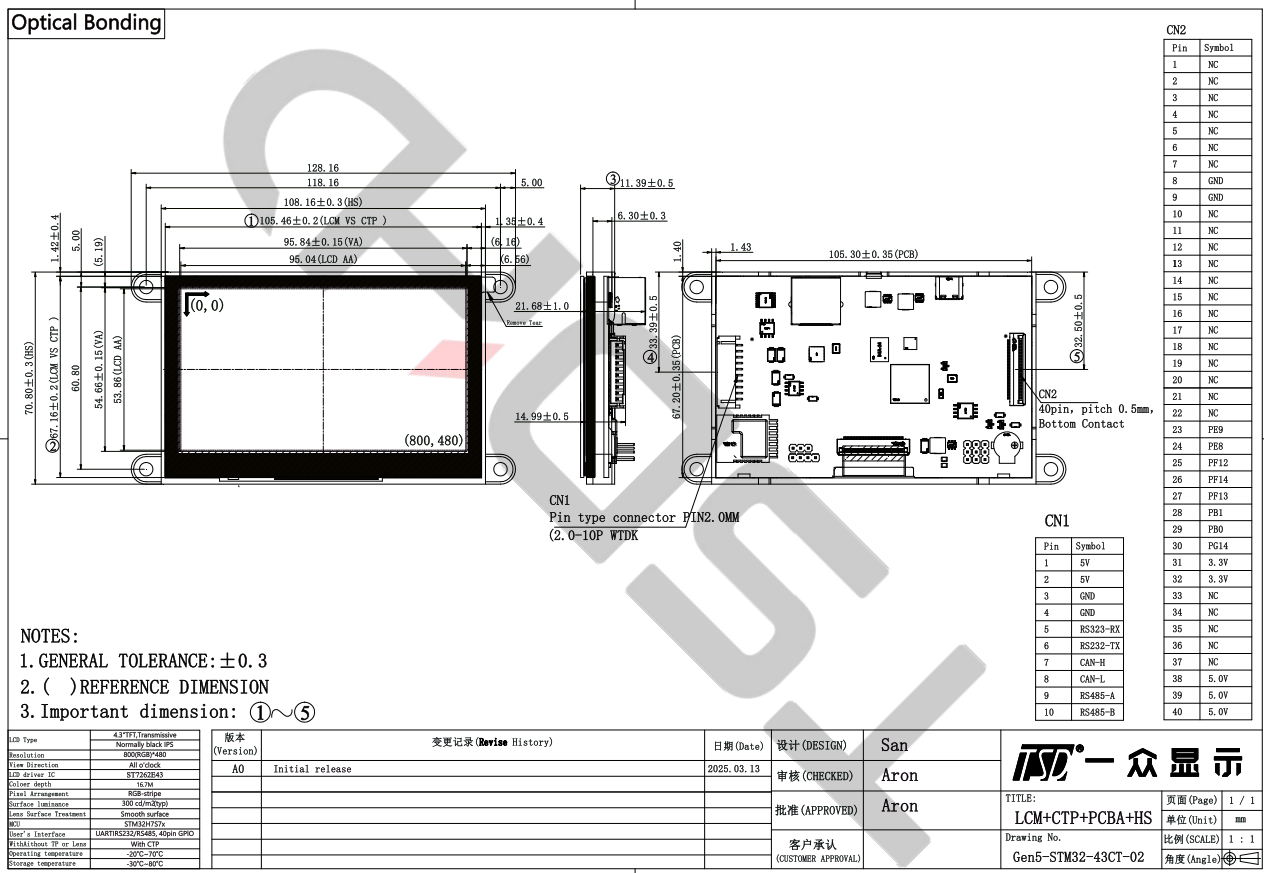

Desenho:

smart lcd display


Especificações:

Especificação geral
Peça nº. Gen4-STM32-43CT-01
Dimensão do contorno (mm)

128,16 x 70,8 x 14,99 mm

Área ativa (mm) 95,04 x 53,86 mm
Resolução (pontos) 800x (RGB) x480
Temperatura de operação (°C) -20 ~ +70 °C
Temperatura de armazenamento (°C) -30 ~ +80 °C
Número de pixels 800RGB(H)xRGBx480(V)
Painel de toque com CTP
Driver IC STM32H7R7x
Arranjo de pixels Faixa RGB
Modo de exibição Preto normal, IPS, TFT de 4,3 polegadas
Tratamento de superfície Antirreflexo
Ver direção Todos
Peso (g) A definir
Consumo de energia (w) Painel A definir (típico)
Sistema B/L A definir (típico)
Interface UART/RS232/RS485, GPIO de 40 pinos
Vida útil do módulo (horas) 30.000-50.000

Definição de Interface-CN1
PIN nº. Símbolo Descrição
1 5V Fonte de alimentação (+5,0V)
2 5V Fonte de alimentação (+5,0V)
3 Terra Chão
4 Terra Chão
5 RS232-RX
Entrada de recepção RS232
6 RS232-TX
Saída de transmissão RS232
7 CAN-H Transferência de dados de barramento CAN, alto nível
8 CAN-L
Transferência de dados de barramento CAN, baixo nível
9 RS485-A
Saída do driver RS485/entrada do receptor não inversora
10 RS485-B
Inversão de saída do driver RS485/entrada do receptor

Definição de Interface-CN2
PIN nº. Símbolo Descrição
1~7 NC Sem conexão
8~9 Terra Chão
10~22 NC Sem conexão
23 PE9 TIM1_CH1, UART7_RTS/UART7_DE, FMC_A14, FMC_BA0,EVENTOUTNC
24 PE8
TIM1_CH1N, UART7_TX, FMC_A12, EVENTOUT
25 PF12
USART1_RX,SPI5_MISO,ADC1_INP6,ADC1_INN2,FMC_D19, EVENTOUT
26 PF14 USART1_CTS,SPI5_MOSI,FMC_A24,LCD_G0,SAÍDA DE EVENTO, ADC2_INP6,ADC2_INN2
27 PF13 USART1_TX,SPI5_NSS,PSSI_D10,FMC_D20,ADC2_INP2, DCMIPP_D10,EVENTOUT
28 PB1 TIM1_CH3N,TIM3_CH4,TIM9_CH2,FDCAN2_TX,LCD_G2
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_NOE,[RNG_S2],EVENTOSAÍDA
ADC12_INP5

29 PB0 TIM1_CH2N,TIM3_CH3,TIM9_CH1,
SPI1_SCKI2S1_CK,UART4_CTS,
ETH_MII_TXD0/ETH_RMII_TXD0,GFXTIM_TE,[RNG_S1],
LCD_VSYNC,SAÍDA DE EVENTO,ADC12_INP9,ADC12_INN5
30 Classificação Indicativa: 14 anos TRACED1,LPTIM1_ETR,SPI6_MOSI/I2S6_SDO,SDMMC2_D7,
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_D31,LCD_B1,SAÍDA DE EVENTO
31~32 3,3 V Saída de 3,3 V
33~37 NC Sem conexão
38~40 5V Fonte de alimentação entrada 5V


  • Características:
  • 1. Implementação de interação multimodal humano-computador baseada em TouchGFX
  • 2. Poderosa GPU NeoChrom 2.5D - memória/GPU de arquitetura DMA inteligente, alta taxa de atualização e efeitos de animação suaves em tela cheia
  • 3. Integrado com o módulo TUYA WiFi, usando comunicação SDIO, alcançando função OTA remota de alta velocidade
  • 4. Interfaces periféricas ricas: RS485, RS232 e CAN, com interface de expansão GPIO de 40 pinos
  • 5. Buzzer integrado, suporta sons de acordes
  • 6. Alta confiabilidade e desempenho, amplamente aplicável a indústrias como eletrodomésticos, indústria e novas energias, etc.
  • 7. Para resolução de 1024x600, é possível atingir uma taxa de atualização suave de 60 fps.

  • Aplicações:
  • A Team Source Display (TSD) é especializada em displays LCD (0,96 a 32 polegadas), painéis touchscreen, controles inteligentes e módulos HMI. Temos a capacidade de personalizar displays embarcados STM32 de acordo com as necessidades do cliente. Entre em contato conosco hoje mesmo para obter mais detalhes. Para este display HMI inteligente GEN-4, as aplicações são as seguintes:
  • 1. Equipamentos eletrônicos de escritório: máquina de contar dinheiro, aparelho telefônico de escritório, copiadora.

    2. Eletrodomésticos: geladeira, ar condicionado, fogão de indução, fornos de micro-ondas.

    3. Instrumentos: termômetro clínico, testador de fios, relógios digitais, balança eletrônica.

    4. Dispositivos médicos: esfigmomanômetro.

  • 5. [fim se] Equipamentos esportivos: esteira.

    6. Equipamentos de controle industrial: controle remoto, máquina de cartão perfurado.

    7. Exibição do terminal de informações: POS, PDA, dispositivos portáteis.

    8. Produtos de segurança: controlador de elevador, indicador eletrônico

  • E outros outros campos...
