Descrição:
O display inteligente TSD GEN-4 STM32 de 2,4 polegadas (Gen4-STM32-24NT-01) é um display LCD TFT IPS redondo de 2,4 polegadas com resolução de 240x320 e interface UART. Trata-se de um módulo de display TFT colorido com comunicação serial baseado na plataforma de desenvolvimento do chip principal STM32. Através de um algoritmo de otimização, o chip principal e o display cooperam rapidamente, proporcionando excelente taxa de atualização e efeitos dinâmicos. O módulo apresenta as vantagens de estrutura e circuito simples, além de alta adaptabilidade ao ambiente, sendo adequado para diversos produtos de exibição que requerem comunicação serial.

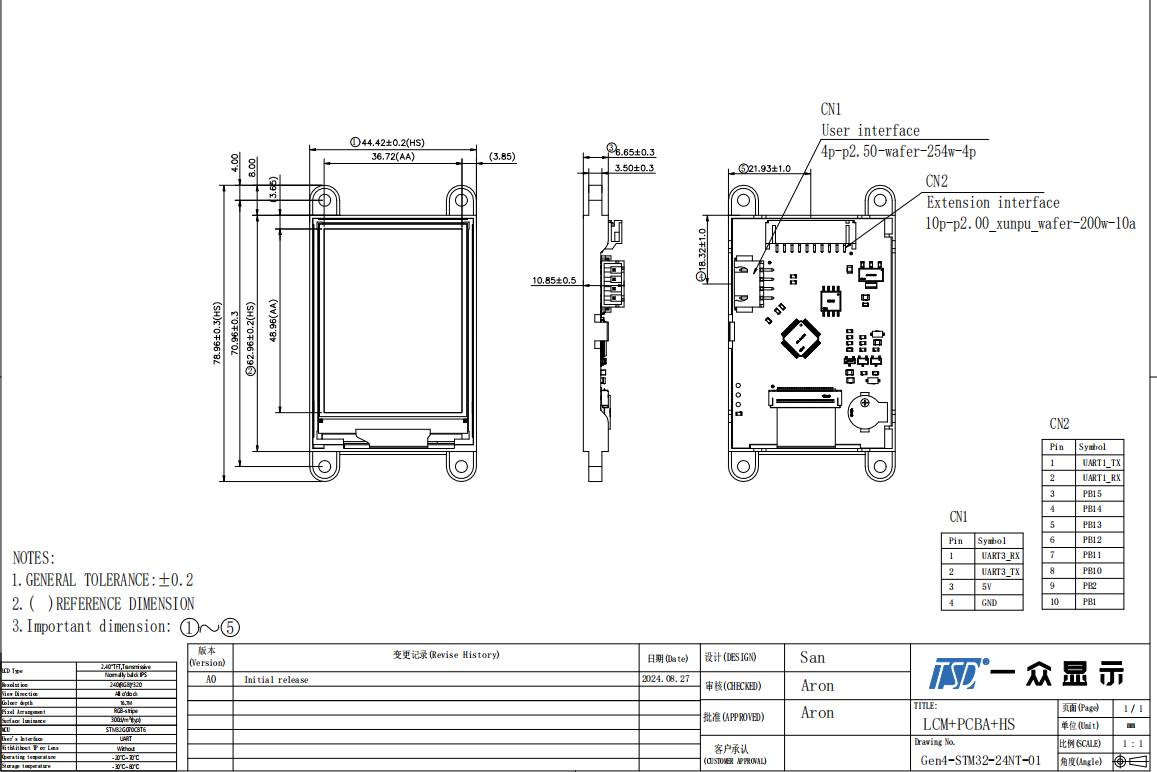

Desenho:
Especificações:
| Especificação geral | ||
| Nº da peça | Gen4-STM32-24NT-01 | |
| Dimensão externa (mm) |
42,72 (L) x 60,26 (A) x 2,2 (P) |
|
| Área ativa (mm) | 36,72 (L) x 48,96 (A) | |
| Resolução (pontos) | 240x (RGB) x320 | |
| Temperatura de operação (°C) | -20 ~ +70 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Número de pixels | 240RGB(H)xRGBx320V) | |
| Painel de toque | sem | |
| Circuito integrado do driver | STM32 | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 2,4 polegadas | |
| Tratamento de superfície | Antirreflexo | |
| Direção da vista |
Todos
|
|
| Peso (g) | A definir | |
| Consumo de energia (W) | Painel | A definir (típico) |
| Sistema B/L | A definir (típico) | |
| Interface | UART | |
| Tempo de vida do módulo (horas) | 30.000-50.000 | |
| Definição de interface | ||
| Nº do pino | Símbolo | Descrição |
| 1 | GND | Conexão de aterramento |
| 2 | 5V | Potência de entrada: 4,5~9V, valor típico: 5V/150mA |
| 5 | TX | Saída de comunicação 3,3 V/5 V |
| 6 | RX | Entrada de comunicação 3,3 V/5 V |
- Características:
- Especificações do visor: visor LCD TFT inteligente STM32 de 2,4 polegadas de quarta geração
- Método de armazenamento: norFlash de 128Mbit (personalizável)
- Modo de comunicação: porta serial
- Tipo de toque: As portas CTP estão reservadas.
- Tratamento protetor: os componentes da placa de circuito impresso (PCBA) são revestidos com três camadas antiaderentes e resistentes aos raios UV.
- Tensão de operação: 4,5 V ~ 5,5 V, típica: 5 V
- Corrente de trabalho: 50mA～150mA, típica 80mA
- Cores do visor: 65 mil cores
- Resolução da tela: 240x320
- Ângulo de visão: 80°/80°/80°/80°
- Interface: UART
- Temperatura de operação: -20°C a 70°C/96H
- Temperatura de armazenamento: -30°C～80°C/96H
- Aplicações:
- A Team Source Display (TSD) é especializada em displays LCD (de 0,96 a 32 polegadas), painéis sensíveis ao toque, módulos de controle inteligente e IHMs. Temos a capacidade de personalizar displays com tecnologia STM32 de acordo com as necessidades do cliente. Entre em contato conosco hoje mesmo para obter mais detalhes. Para este display LCD inteligente de 2,4 polegadas da série STM32 de 4ª geração, as aplicações são as seguintes:
-
1. Equipamentos eletrônicos de escritório: máquina de contar dinheiro, aparelho telefônico de escritório, copiadora.
2. Eletrodomésticos: geladeira, ar condicionado, fogão de indução, forno de micro-ondas.
3. Instrumentos: termômetro clínico, testador de fios, relógios digitais, balança eletrônica.
4. Dispositivos médicos: esfigmomanômetro.
-
5. [fim do if] Equipamento esportivo: esteira.
6. Equipamentos de controle industrial: controle remoto, máquina de cartões perfurados.
7. Display de terminal de informação: POS, PDA, dispositivos portáteis.
8. Produtos de segurança: controlador de elevador, indicador eletrônico
- E outros outros campos...
