Descrição:

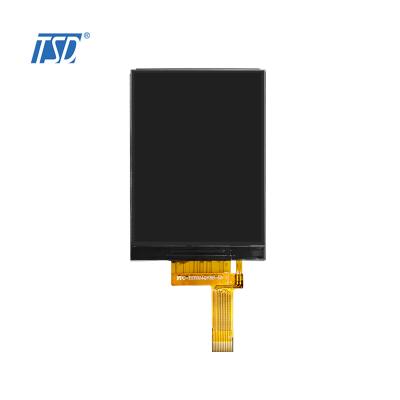

TST034HDBI-03 é um painel TFT-LCD de matriz ativa colorida que usa TFTs de silício amorfo como dispositivos de comutação ativos. este modelo é composto por um painel TFT-LCD, um circuito de acionamento e um sistema de retroiluminação. É um display do tipo transmissivo operando em preto normal. Este LCD TFT possui uma área ativa medida diagonalmente de 94,6x96,6 mm com resoluções de 800xRGBx800.
Desenho:
Especificações:
|
Especificação geral |
||
|
Número da peça |
TST034HDBI-03 |
|
|
Dimensão do contorno (mm) |
94,6(A) x 96,95(V) x2,2(T) |
|
|
Área ativa (mm) |
87,6 (A) x 87,6 (V) |
|
|
Resolução (pontos) |
800x (RGB) × 800 |
|
|
Temperatura operacional (°C) |
-20 ~ +70°C |
|
|
Temperatura de armazenamento (°C) |
-30 ~ +80°C |
|
|
Brilho |
250 (tipo) |
|
|
Painel de toque |
Não |
|
|
Arranjo de pixels |
Faixa RGB |
|
|
Modo de exibição |
Normalmente preto, IPS |
|
|
Tratamento da superfície |
Anti-reflexo |
|
|
Ver direção |
Todas as horas |
|
|
Peso (g) |
A definir |
|
|
Consumo de energia (w) |
Painel |
A definir (Típ.) |
|
|
Sistema B/L |
A definir (Típ.) |
|
Interface |
4MIPI |
|
|
IC do driver |
ILI9881C-05 |
|
| Definir PIN | |||
|
1 |
LEDA |
Ânodo de retroiluminação LED |
|
|
2-3 |
LEDK |
Cátodo de retroiluminação LED |
|
|
4 |
VCI(2,8V) |
Tensão de energia |
|
|
5 |
IOVCC P |
Tensão de energia |
|
|
6 |
REINICIAR |
Redefinir pino de entrada de sinal |
|
|
7 |
TE |
Efeito de rasgo Pinos de saída |
|
|
8 |
NC |
Sem conexão |
|
|
9 |
GND |
Aterramento de energia |
|
|
10 |
D0P |
Pinos de entrada de sinal diferencial de dados de interface de alta velocidade. |
|
|
11 |
D0N |
Pinos de entrada de sinal diferencial de dados de interface de alta velocidade. |
|
|
12 |
GND |
Aterramento de energia |
|
|
13 |
D1P |
Pinos de entrada de sinal diferencial de dados de interface de alta velocidade. |
|
|
14 |
D1N |
Pinos de entrada de sinal diferencial de dados de interface de alta velocidade. |
|
|
15 |
GND |
Aterramento de energia |
|
|
16 |
CLKP |
Pinos de entrada de sinal diferencial de relógio de interface de alta velocidade. |
|
|
17 |
CLKN |
Pinos de entrada de sinal diferencial de relógio de interface de alta velocidade. |
|
|
18 |
GND |
Aterramento de energia |
|
|
19 |
D2P |
Pinos de entrada de sinal diferencial de dados de interface de alta velocidade. |
|
|
20 |
D2N |
Pinos de entrada de sinal diferencial de dados de interface de alta velocidade. |
|
|
21 |
GND |
Aterramento de energia |
|
|
22 |
D3P |
Pinos de entrada de sinal diferencial de dados de interface de alta velocidade. |
|
|
23 |
D3N |
Pinos de entrada de sinal diferencial de dados de interface de alta velocidade. |
|
|
24 |
GND |
Aterramento de energia |
|
|
25-30 |
NC |
Sem conexão |
|
Formulários:
1. Equipamento eletrônico de escritório: máquina de contar dinheiro, telefone de escritório, máquina de copiar.
2. Eletrodomésticos: geladeira, ar condicionado, fogão de indução, fornos de microondas.
3. Instrumentos: termômetro clínico, testador de fio, relógios digitais, balança eletrônica.
4. Dispositivos Médicos: esfigmomanômetro, máquina de ECG
5. Equipamento esportivo: Máquina de corrida.
6. Equipamento de controle industrial: controle remoto, máquina de cartão perfurado.
7. Display do terminal de informações: POS, PDA, dispositivos portáteis.
