Adaptador de botão TSDHD para exibição do módulo inteligente Gen4-STM32

  • Nome do modelo: adaptador de botão TSDHD
  • Tipo: Adaptador
  • Aplicação: para todas as séries de exibição de módulo inteligente TSDHD
  • Números de porta de expansão: 6 pinos
  • Controlador: série STM32

Descrição:

Adaptador de botão TSDHD, aplicável ao módulo de display inteligente da série TSDHD GEN4-STM32, é um dispositivo especializado que serve como intermediário entre os módulos de display de botão e sistemas ou dispositivos externos. Ele facilita a integração perfeita de módulos de display de botão em várias configurações, traduzindo sinais e permitindo uma comunicação eficaz entre o módulo de display e os componentes conectados.

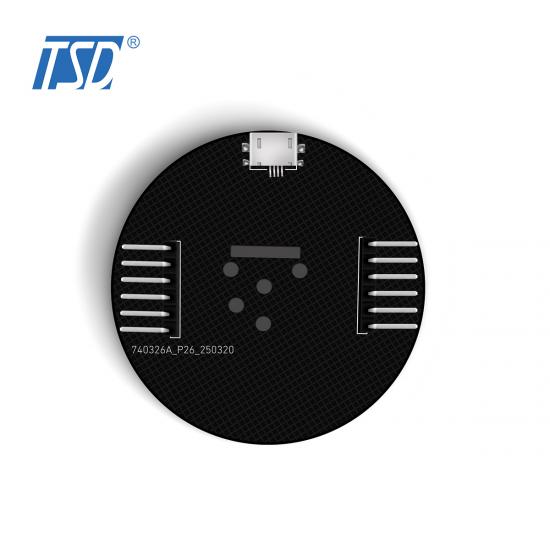

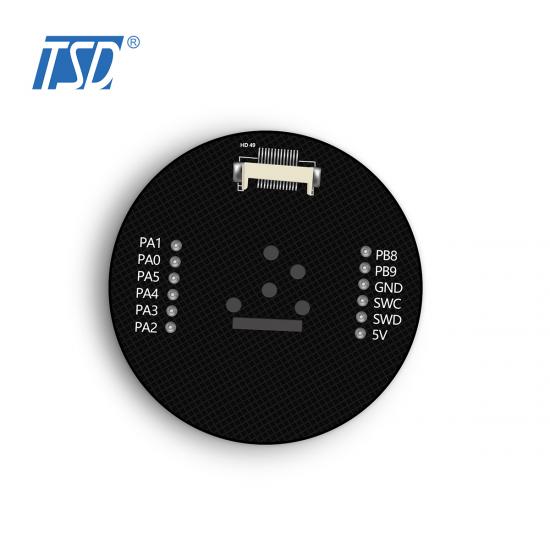

Foto:

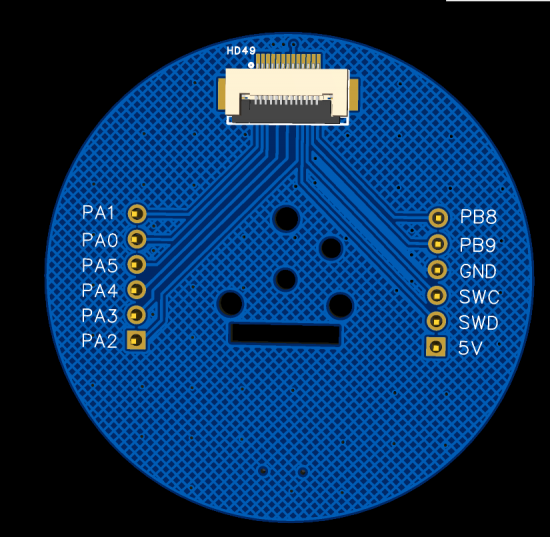

Porta de expansão:

Número do pino Nome Descrição
PA1 PB8
PA0 PB9
PA5 GND Potência Positiva
PA4 SWC
PA3 SWD
PA2 5V
Potência Positiva

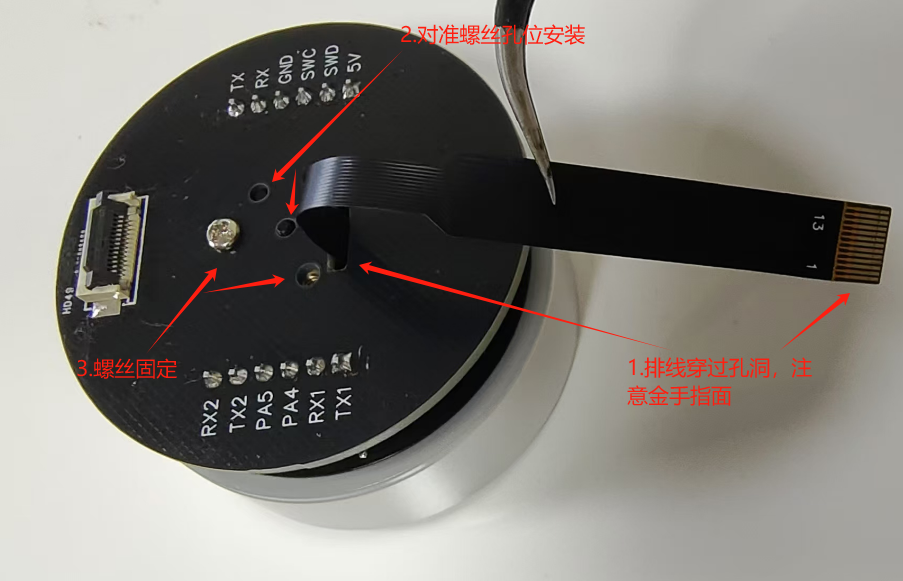

  • Diagrama da conexão:

  • 1.Cabo FPC através dos orifícios, preste atenção ao lado de contato
    2. Alinhe os orifícios dos parafusos para instalação
    3. Fixação por parafuso
  • 4. Contato com lado para baixo. Insira as fileiras.
    5. Depois que o cabo FPC for inserido e a fileira da aba do assento for girada para baixo para travar o cabo.

  • Aplicativos:
  • Team Source Display (TSD) especializado em display LCD (0,96 polegadas a 32 polegadas) e painel de toque e controle inteligente e módulos HMI. Temos a capacidade de personalizar monitores incorporados STM32 com base nas necessidades do cliente. Entre em contato conosco hoje para obter mais detalhes gratuitamente. Para este display HMI GEN-4 Intelligence, as aplicações são as seguintes:
  • 1. Equipamento eletrônico de escritório: máquina de contar dinheiro, aparelho telefônico de escritório, máquina de copiar.

    2. Eletrodomésticos: geladeira, ar condicionado, fogão de indução, fornos de microondas.

    3. Instrumentos: termômetro clínico, testador de fio, relógios digitais, balança eletrônica.

    4. Dispositivos Médicos: esfigmomanômetro.

  • 5. Equipamento esportivo: máquina de corrida.

    6. Equipamento de controle industrial: controle remoto, máquina de cartão perfurado.

    7. Exibição do terminal de informações: POS, PDA, dispositivos portáteis.

    8. Produtos de segurança: controlador de elevador, indicador eletrônico

  • E outros outros campos...
