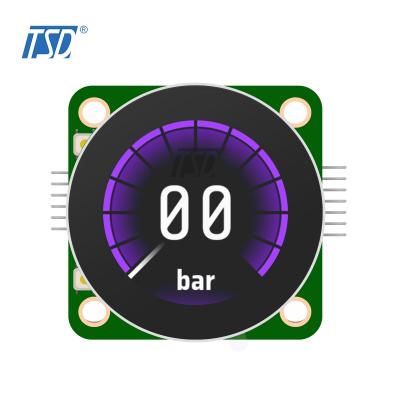

TSD interruptor rotativo redondo de 1,3 polegadas com botão HMI solução de exibição TFT LCD



  • Nome do modelo: TSS13001
  • Tipo LCD: display konb de 1,3 polegadas
  • Resolução: 240x240
  • Ângulo de visão: Todas as horas
  • Método de armazenamento: 64Mbit norFlash (suporte personalizado)
  • Controlador: STM32
  • Interface:UART
  • Tela sensível ao toque: sem
  • Temperatura operacional: -20 ~ +70℃
  • Temperatura de armazenamento: -30 ~ +80℃









Descrição:



O número do item TSD TFT TSS013001 é de 1,3 polegadas, resolução 240x240, brilho de 300nits, display LCD TFT redondo IPS com interface UART. Este display de botão de 1,3 polegadas é mais adequado para aplicações domésticas inteligentes, como máquinas de café, máquinas de lavar, banheiros inteligentes, termostatos, controladores de ar condicionado, etc., podemos fornecer uma solução HMI completa para você.



Esta solução de botão é um módulo de chave de botão com tela colorida TFT de comunicação serial baseado na plataforma RTOS/STM32. Através de algoritmos de otimização, ele consegue uma colaboração rápida entre o chip principal, a tela de exibição e o interruptor do codificador, resultando em excelente taxa de atualização da tela e efeito de exibição dinâmico. O módulo adota um design integrado e a tela, o controle elétrico e o interruptor de codificação são integrados em um só corpo, com excelente confiabilidade e excelente sensação de controle. É adequado para vários cenários de aplicação que exigem controle de botão, como eletrodomésticos, casas inteligentes, controles centrais de automóveis, equipamentos de beleza e controles industriais.


Desenho:




Especificações:



Especificação geral
Número da peça  TSS013001
Dimensão do contorno (mm)

49(L)x49,0(A)x22,05(D)

Área ativa (mm) 32,4 (L) x 32,4 (A)
Resolução (pontos) 240x (RGB) × 240
Temperatura operacional (°C) -20 ~ +70 °C
Temperatura de armazenamento (°C) -30 ~ +80 °C
Número de pixels (pixels) 240RGB(H)xRGBx240V)
Painel de toque  sem
IC do driver STM32
Arranjo de pixels Faixa RGB
Modo de exibição Preto normal, IPS, TFT de 1,3 polegadas
Tratamento da superfície Anti-reflexo
Ver direção  Todos
Peso (g) A definir
Consumo de energia (w) Painel A definir (Típ.)
Sistema B/L A definir (Típ.)
Interface UART
Vida útil do módulo (horas) 50.000-100.000





Definição de Interface
Pino nº.  Símbolo Descrição
1 5V Potência 4,5 V ~ 5,5 V, valor típico 5 V/100 mA
2 GND Chão
3 SWD Data SWD 3,3V
4 SWC SWD CLK 3.3V
5 Texas UARTTX 3.3V
6 RX UART-RX 3.3V




  • Características:
  •
  • Especificações de exibição: tela IPS de 1,3 "com resolução de 240 * 240
  • Método de armazenamento: 64Mbit norFlash (suporte personalizado)
  • Tipo de operação: Gire e pressione
  • Luz ambiente: círculo de luz tricolor RGB na parte inferior, personalizável
  • Conteúdo da interface do usuário: suporte à personalização e desenvolvimento secundário do TouchGFX
  • Aparência: Plástico cromado/2.0D/2.5Dplaca de cobertura de vidro preto integrada (personalizável)
  • Tensão operacional: 4,5 V ~ 5,5 V, Típico: 5 V
  • Corrente operacional: 50mA~150mA, típico 80mA
  • Cor da tela: 65K
  • Brilho da tela: 300×10% cd/m2
  • Temperatura operacional: -20C~70C/96H
  • Temperatura de armazenamento: -30C~80°C/96H




  • Vantagens:
  •
  • Modo de operação simples e fácil: rotação de detecção de partículas desbloqueada esquerda e direita + recuperação de esponja de pressão axial
  • Ligação óptica OCA colorida com anel externo de excelente desempenho contínuo
  • Design sofisticado com círculo de lâmpada de atmosfera RGB inferior
  • STM32G0, frequência principal de 64 MHZ, armazenamento de 128 Mbit, design de software suportado
  • Longa vida útil de rotação, até 30.000 vezes (1 semana positiva + 1 semana negativa conta como 1 vez), a vida útil da prensagem é mais de 30.000 vezes
  •



  •
