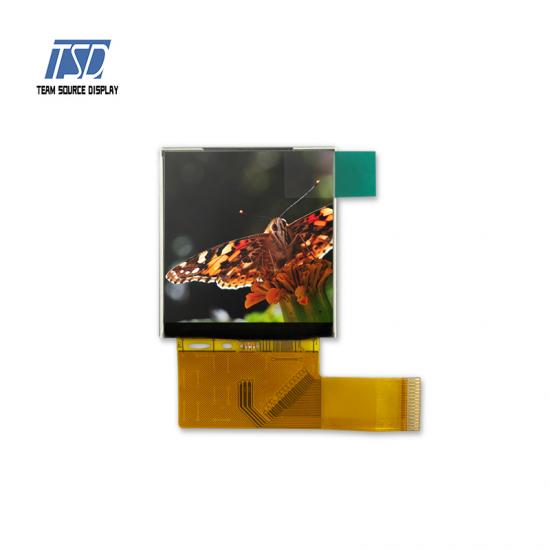

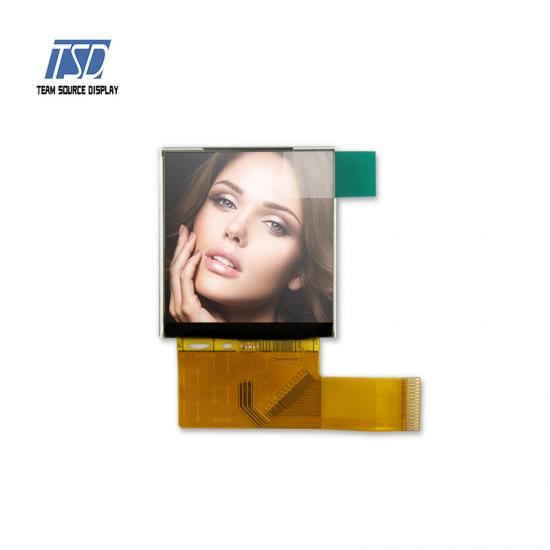

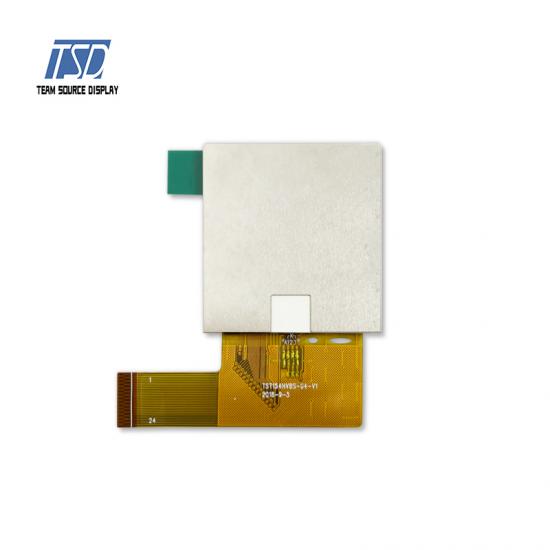

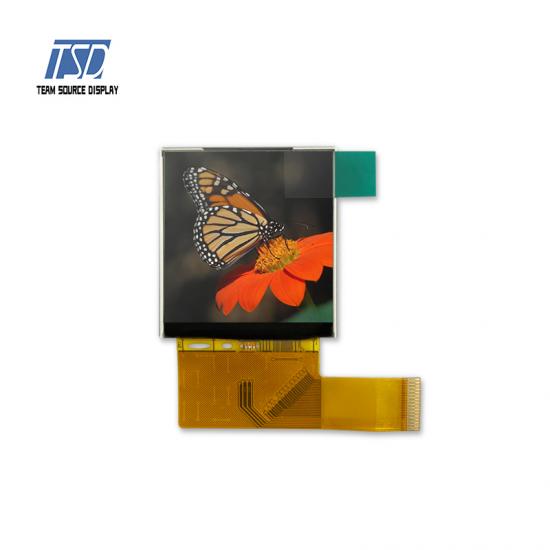

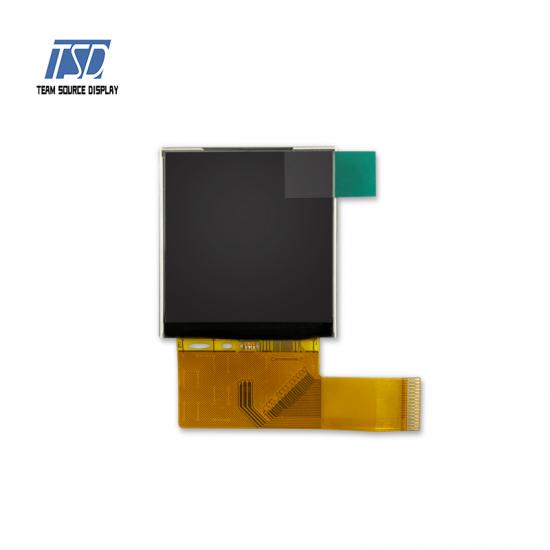

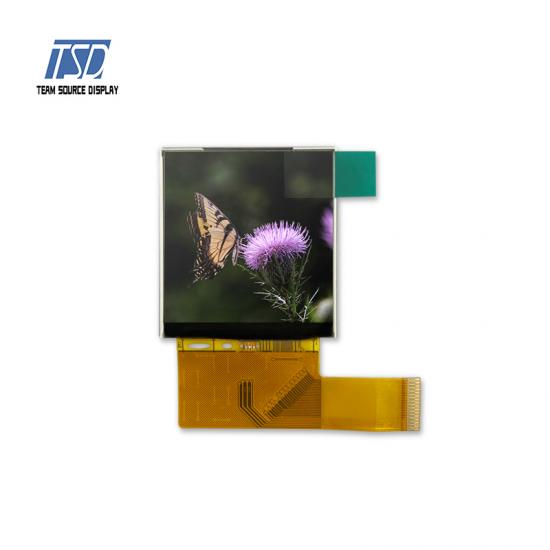

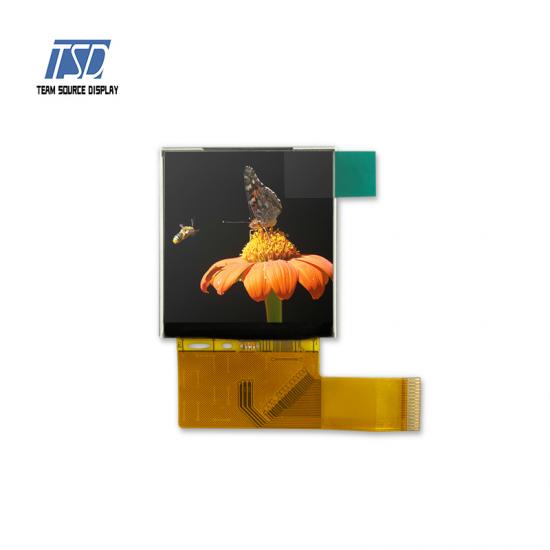

TSD IPS Módulo TFT-LCD quadrado 320x320 mcu de 1,54 polegadas

  • Nome do modelo: TST154HVBS-04
  • Tipo de LCD: display LCD TFT de 1,54 polegadas
  • Resolução: 320x320
  • Ângulo de visão: Todas as horas
  • Brilho: 280 cd/m2
  • IC do driver: ST7796S
  • Interface: MCU 8/16 bits
  • Tela sensível ao toque: sem painel de toque capacitivo
  • Temperatura operacional: -20 ~ +70℃
  • Temperatura de armazenamento: -30 ~ +80℃

Descrição:



TST154HVBS-04 é um módulo tft lcd quadrado de 1,54 polegadas com resolução de 320x320, é MCU 8/16 bits em 31 pinos e pode ser personalizado para outro mapa de pinos. O brilho é de 280 lêndeas. É adequado para aplicação interna, como relógio inteligente, display de controle de termostato, gravadores híbridos, dispositivo de medição de temperatura, etc. A corrente de luz de fundo é 60mA e a tensão de luz de fundo é 3,1V, com 3 LEDs de luz de fundo. Este módulo LCD TFT de 1,54 polegadas foi projetado com ST7796S, a direção de visualização é todas as horas, a profundidade de cor é de 65K, luz de fundo branca e tipo transmissivo.


Desenho:




Especificações:



Especificação geral
Número da peça  TST154HVBS-04
Dimensão do contorno (mm)

31,82×33,87×1,8

Área ativa (mm) 27,744×27,744
Resolução (pontos) 320x320
Temperatura operacional (°C) -20 ~ +70 °C
Temperatura de armazenamento (°C) -30 ~ +80 °C
Número de pixels (pixels) 320(H)xRGBx320(V)
Painel de toque  sem CTP
IC do driver ST7796S
Arranjo de pixels Faixa RGB
Modo de exibição Normalmente preto, IPS, TFT de 1,54 polegadas
Tratamento da superfície Anti-reflexo
Ver direção  Todos
Peso (g) A definir
Consumo de energia (w) Painel A definir (Típ.)
Sistema B/L A definir (Típ.)
Interface MCU 8/16 bits
Vida útil do módulo (horas) 20.000-30.000





Descrição dos pinos
Pino nº.  Símbolo Descrição
1 GND Chão
2 IM0 IM0: MCU de 16 bits, DB0-DB15. IM0: MCU de 8 bits, DB0-DB7.
3 REINICIAR Redefinir sinal de entrada
4-19 DB15-DB0 Barramento de dados de 16 bits
20 DR Ler pino de entrada de sinal
21 WR Escrever pino de entrada de sinal
22 CC Pino de seleção de dados/comando
23 CS Sinal de seleção de chip, ativo baixo
24 TE Sinal de saída de efeito de rasgo
25 IOVCC Fonte de alimentação para E/S: 1,8-+2,8/3,3V
26 CCV Fonte de alimentação para +2,8/3,3V
27 GND Cabaça do sistema. (0V)
28 LEDK3 Pino de entrada do cátodo K da luz de fundo
29 LEDK2 Pino de entrada do cátodo K da luz de fundo
30 LEDK1 Pino de entrada do cátodo K da luz de fundo
31 LEDA Retroiluminação A Pino de entrada do cátodo




Formulários:



Este pequeno display LCD quadrado é adequado para  display de controle de termostato, gravadores híbridos e dispositivo de medição de temperatura.




Características do produto:



TST154HVBS-04 é um módulo de exibição TFT quadrado, este modo de resolução diagonal de 1,54 polegadas em uma matriz de pixels horizontais de 320 por 320 verticais). Cada pixel é dividido em pontos vermelhos, verdes e azuis que são organizados em duas faixas de domínio e este painel pode exibir 65 mil cores. Em relação à retroiluminação, o brilho é de 280 nit e 3 LEDs, a corrente é de 60mA e a tensão de 3,1V. A relação de contraste é de 800:1.
