Descrição:

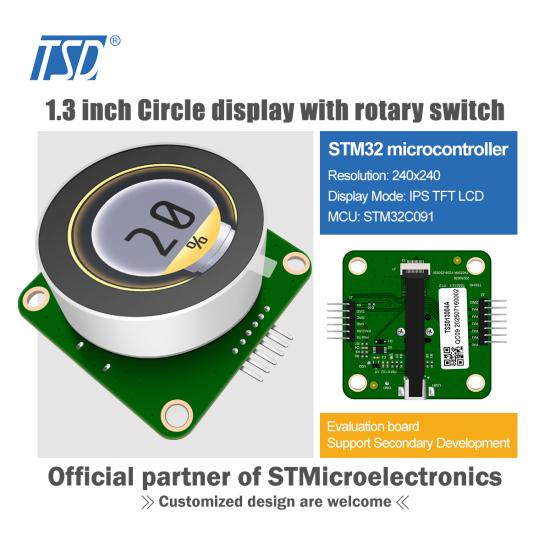

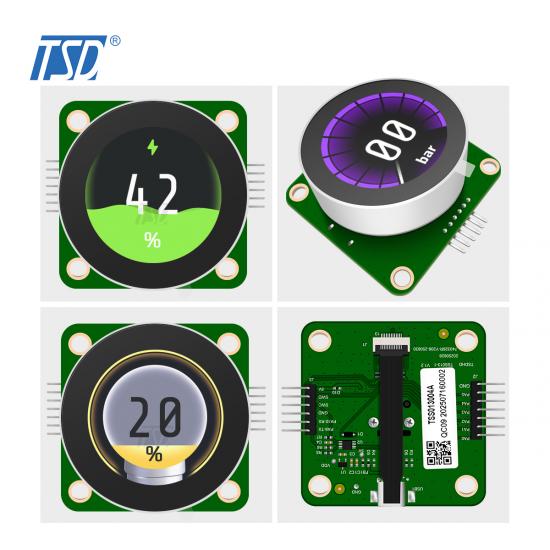

O TSD TFT, número do item TSS013004A-AD, é um display LCD TFT redondo IPS de 1,3 polegadas com resolução de 240x240 e microcontrolador STM32C091, compatível com uma placa AD quadrada. Adicione USB para UART para facilitar os testes UART usando um PC. Este display de 1,3 polegadas é mais adequado para aplicações domésticas inteligentes, como máquinas de café, máquinas de lavar, vasos sanitários inteligentes, termostatos, controladores de ar-condicionado, etc. Podemos fornecer uma solução completa de IHM para você.
Esta solução de botão é um módulo de comutação de botão com tela colorida TFT de comunicação serial baseado na plataforma RTOS/STM32. Através de algoritmos de otimização, ele alcança uma rápida colaboração entre o chip principal, a tela de exibição e o comutador codificador, resultando em excelente taxa de atualização da tela e efeito de exibição dinâmico. O módulo adota um design integrado, com a tela, o controle elétrico e o comutador de codificação integrados em um único corpo, proporcionando excelente confiabilidade e excelente sensação de controle. É adequado para diversos cenários de aplicação que exigem controle por botão, como eletrodomésticos, casas inteligentes, controles centrais de automóveis, equipamentos de beleza e controles industriais.

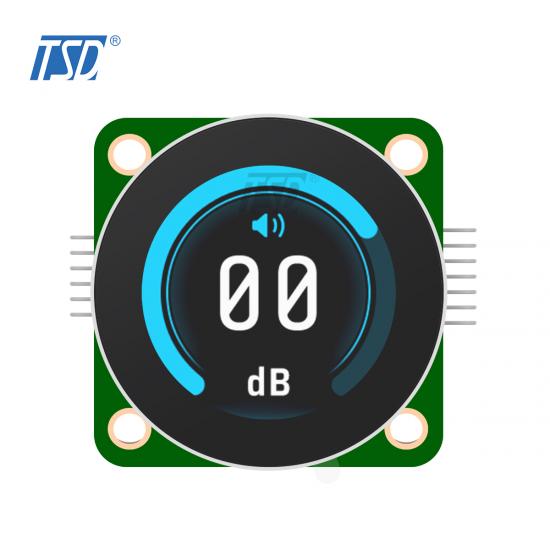

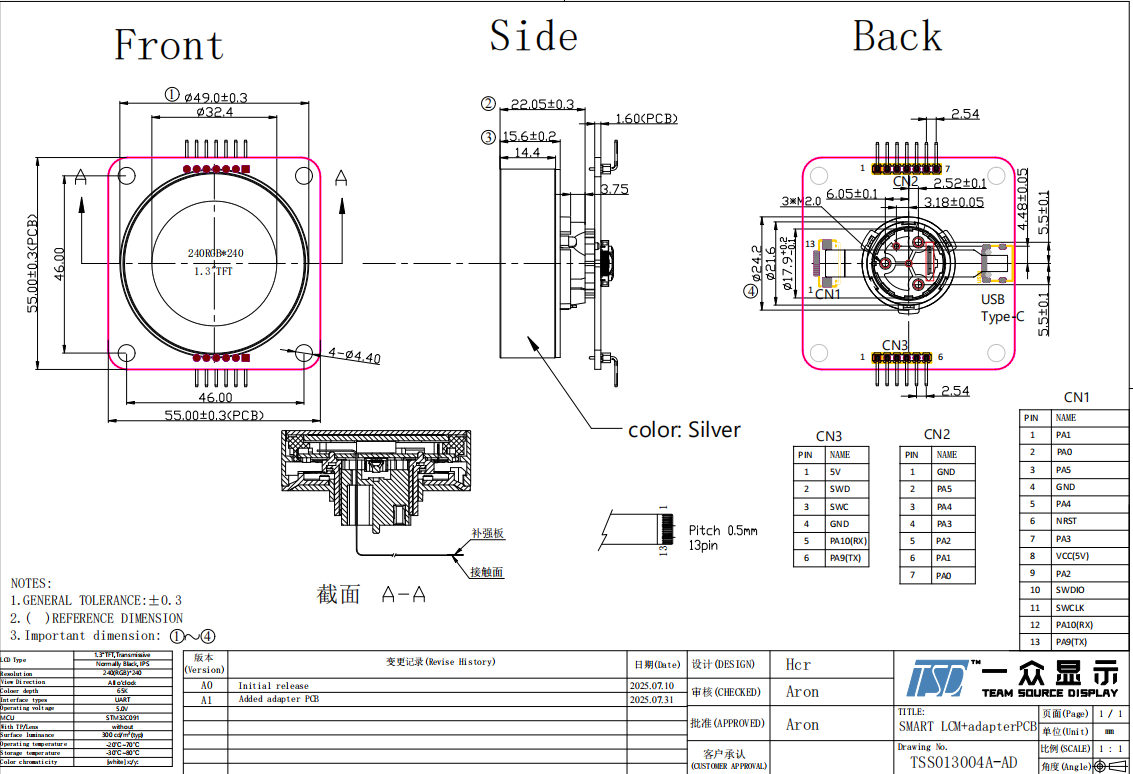

Desenho:
Especificações:
| Especificação geral | ||
| Peça nº. | TSS013004A-AD | |
| Dimensão do contorno (mm) |
49(L) x 49,0(A) x 22,05(P) |
|
| Área ativa (mm) | 32,4 (L) x 32,4 (A) | |
| Resolução (pontos) | 240x (RGB) × 240 | |
| Temperatura de operação (°C) | -20 ~ +70 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Número de pixels | 240RGB(H)xRGBx240V) | |
| Painel de toque | sem | |
| Driver IC | STM32C091 | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 1,3 polegadas | |
| Tratamento de superfície | Antirreflexo | |
| Ver direção |
Todos
|
|
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (típico) |
| Sistema B/L | A definir (típico) | |
| Interface | UART | |
| Vida útil do módulo (horas) | 50.000-100.000 | |
| Definição de interface | ||
| PIN nº. | Símbolo | Descrição |
| 1 | 5V | Potência 4,5 V~5,5 V, valor típico 5 V/100 mA |
| 2 | SWD | Data SWD 3,3V |
| 3 | SWC | Data SWC 3,3V |
| 4 | Terra | Chão |
| 5 | RA10 (RX) | UART RX 3,3 V |
| 6 | RA9 (TX) | UART TX 3,3 V |
- Características:
- Especificações da tela: tela IPS de 1,3" com resolução de 240*240
- Método de armazenamento: 64 Mbit norFlash (suporte para personalização)
- Tipo de operação: Gire e pressione
- Luz ambiente: Círculo de luz tricolor RGB na parte inferior, personalizável
- Conteúdo da IU: Suporte à personalização e desenvolvimento secundário do TouchGFX
- Aparência: Placa de cobertura de vidro preto integrada em plástico cromado/2.0D/2.5D (personalizável)
- Tensão de operação: 4,5 V ~ 5,5 V, típico: 5 V
- Corrente de operação: 50mA ～ 150mA, típico 80mA
- Cor de exibição: 65 mil
- Brilho da tela: 300土10%cd/m2
- Temperatura de operação: -20°C a 70°C/96°H
- Temperatura de armazenamento: -30°C～80°C/96H
- Vantagens:
- Modo de operação simples e fácil: rotação de detecção de partículas desbloqueadas para a esquerda e para a direita + recuperação da esponja de pressão axial
- Colagem óptica OCA colorida com anel externo de excelente desempenho sem emendas
- Design sofisticado com círculo de lâmpada de atmosfera RGB inferior
- STM32C091: poderoso núcleo Arm® Cortex®-M0+ de 32 bits para aplicações com custo reduzido
- Longa vida útil de rotação, até 30.000 vezes (1 semana positiva + 1 semana negativa conta como 1 vez), a vida útil de prensagem é superior a 30.000 vezes
