Descrição:

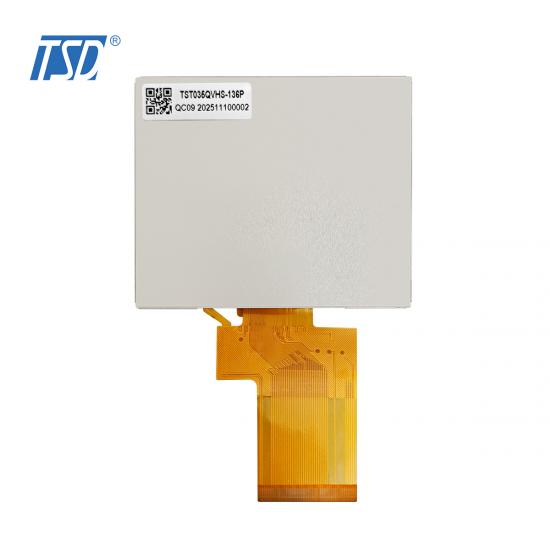

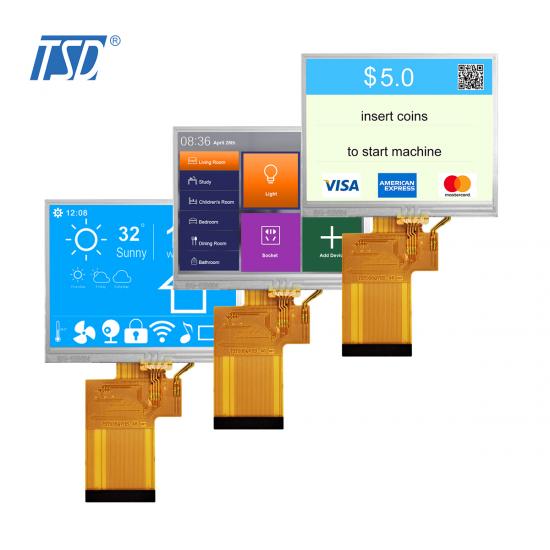

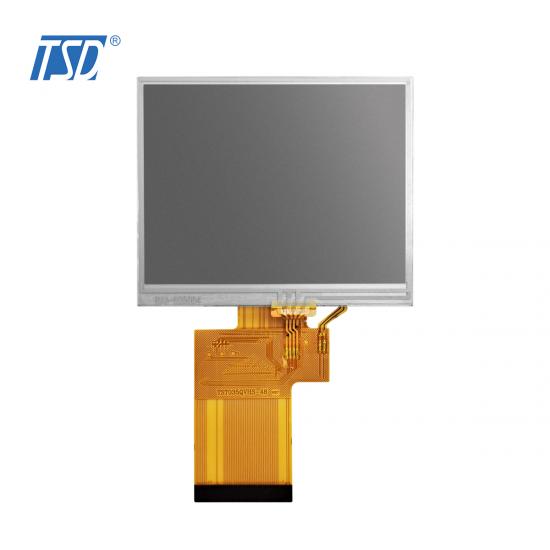

TST035QVHS-136P É um display de cristal líquido de matriz ativa colorida do tipo transmissivo que utiliza transistores de película fina amorfa como dispositivos de comutação. Este produto é composto por um painel TFT LCD, um circuito integrado de driver, um FPC e uma unidade de retroiluminação LED. A área ativa do display é 70,08*52,56mm e a resolução nativa é 320*240 As características deste produto estão listadas na tabela a seguir.
Desenho:
Especificação
|
Especificação geral |
||
|
Nº da peça |
TST035QVHS-136P |
|
|
Tamanho da tela (diagonal) |
3,5 polegada |
|
|
Tipo LCD |
TFT, Transfletivo, Normalmente preto |
|
|
Resolução |
320 x (RGB) × 240 |
|
|
Direção da vista |
Todas as horas. Vidro IPS. Visão completa em todas as direções. |
|
|
Descrição do Módulo |
76,9*63,9*3,05 mm |
|
|
Área ativa |
70,08*52,56 mm |
|
|
Área de Observação |
TODAS as horas |
|
|
Luz de fundo |
LIDERADO |
|
|
Circuito integrado do driver |
ST7272A |
|
|
Interface |
RGB |
|
|
Peso (g) |
A definir |
|
|
Consumo de energia (W) |
Painel |
A definir (típico) |
|
Sistema B/L |
A definir (típico) |
|
|
Temperatura de operação |
-20 ～ 70 |
|
|
Temperatura de armazenamento |
-30 ～ 80 |
|
|
Descrição dos pinos |
||
|
Nº do pino |
Símbolo |
Descrição |
|
1 |
LEDK |
Cátodo da luz de fundo do LED |
|
2 |
LEDK |
Cátodo da luz de fundo do LED |
|
3 |
LEDA |
Ânodo da retroiluminação LED |
|
4 |
LEDA |
Ânodo da retroiluminação LED |
|
5 |
Carolina do Norte |
Sem conexão |
|
6 |
Carolina do Norte |
Sem conexão |
|
7 |
Carolina do Norte |
Sem conexão |
|
8 |
Reiniciar |
Pino de reinicialização do sistema |
|
9 |
CS |
Pino de seleção do chip; se não for utilizá-lo, abra-o. |
|
10 |
SCK |
Pino de clock serial; se não for utilizá-lo, abra-o. |
|
11 |
SDA |
Pino de entrada/saída de dados na interface serial. Se não estiver em uso, abra-o. |
|
12-19 |
B0-B7 |
Barramento de dados azul |
|
20-27 |
G0-G7 |
Ônibus de dados verde |
|
28-35 |
R0-R7 |
Ônibus de dados vermelho |
|
36 |
HSYNC |
Entrada de sincronização de linha |
|
37 |
VSYNC |
Entrada de sincronização de gravação de quadro/RAM |
|
38 |
DCLK |
Sinal de clock de ponto e fonte de oscilador |
|
39 |
Carolina do Norte |
Sem conexão |
|
40 |
Carolina do Norte |
Sem conexão |
|
41 |
VDD |
Fonte de alimentação para tensão digital |
|
42 |
VDD |
Fonte de alimentação para tensão digital |
|
43-51 |
Carolina do Norte |
Sem conexão |
|
52 |
DE |
O pino de habilitação do display vem do controlador. |
|
53 |
GND |
Chão |
|
54 |
GND |
Chão |
Aplicações:
1. Equipamentos eletrônicos de escritório: máquina de contar dinheiro, aparelho telefônico de escritório, copiadora.
2. Eletrodomésticos: geladeira, ar condicionado, fogão de indução, forno de micro-ondas.
3. Instrumentos: termômetro clínico, testador de fios, relógios digitais, balança eletrônica.
4. Dispositivos médicos: esfigmomanômetro, eletrocardiógrafo
5. Equipamento esportivo: Esteira ergométrica.
6. Equipamentos de controle industrial: controle remoto, máquina de cartões perfurados.
7. Display de terminal de informação: POS, PDA, dispositivos portáteis.
