Descrição:

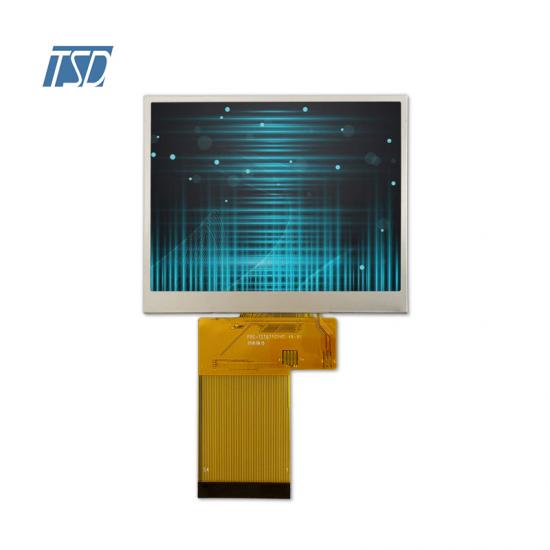

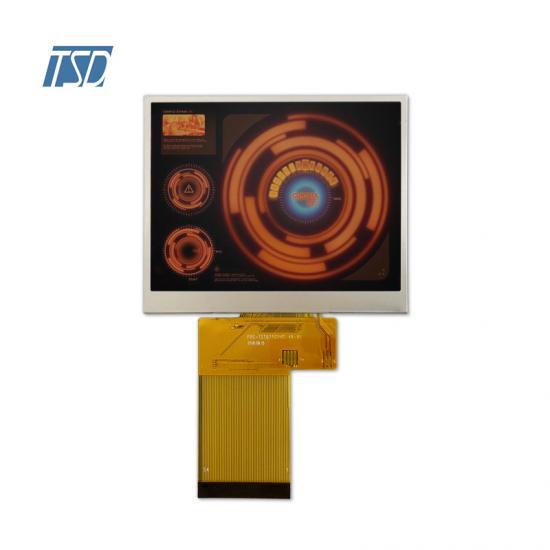

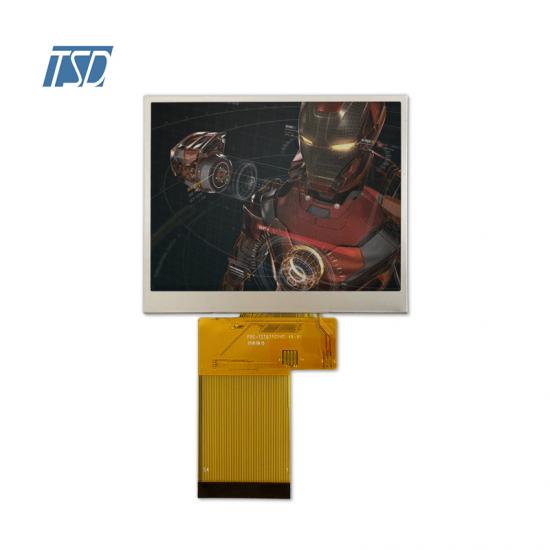

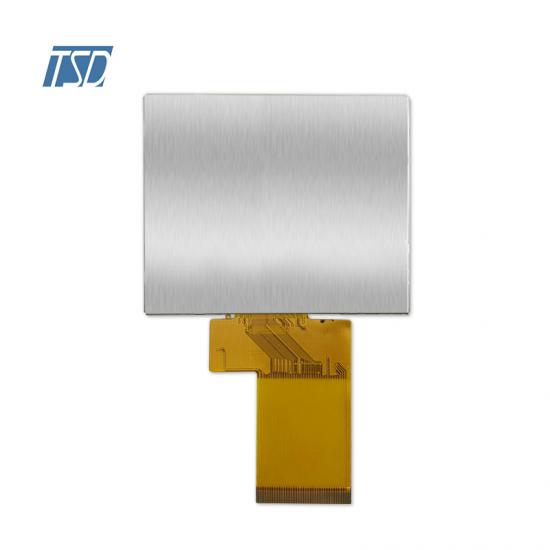

TST035QVHS-46 é um módulo de display LCD de interface de 24 bits com resolução 320x240 de 3,5 polegadas 320x240, pode ser com painel de toque resistivo padrão. A luz de fundo é de 400 nits, os LEDs brancos são 6, a corrente de luz de fundo é de 20 mA e a tensão de luz de fundo é de 18,8 V, que pode ser personalizada. Para este módulo LCD TFT de 3,5 polegadas, o driver IC é ST7272A, a direção de visualização é livre, todas as horas, a profundidade de cor é de 16,7M, luz de fundo branca e modo transmissivo.
Desenho:
Especificações:
| Especificação geral | ||
| Número da peça | TST035QVHS-46 | |
| O contorno Dimensão (mm) | 77,0x64,0x3,2 | |
| Área ativa (mm) | 70,08x52,56 | |
| Resolução (pontos) | 320x240 | |
| Temperatura operacional (°C) | -20 ~ +70 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Número de pixels (pixels) | 320(H)xRGBx240(V) | |
| Painel de toque | com RTP ou CTP | |
| IC do driver | ST7272A | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 3,5 polegadas | |
| Tratamento da superfície | Anti-reflexo | |
| Ver direção | Todos |
|
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (Típ.) |
| Sistema B/L | A definir (Típ.) | |
| Interface | 3SPI/RGB 24 bits |
|
| Vida útil do módulo (horas) | 30.000-40.000 | |
| Descrição dos pinos | ||
| Pino nº. | Símbolo | Descrição |
| 1-2 | LEDK1-LEDK2 | C átodo de retroiluminação LED |
| 3-4 | LEDA1-LEDA2 | C átodo de retroiluminação LED |
| 5-7 | NC | Sem conexão |
| 8 | REINICIAR | Pino de reinicialização do sistema. Um pulso baixo ativo neste pino irá redefinir o IC, conectar ao VCC na operação normal. |
| 9 | CS | Pino de seleção de chip. |
| 10 | SCK | entrada de relógio serial. |
| 11 | IASD | Pino de entrada/saída de dados na interface serial. |
| 12-19 | B0-B7 | Barramento de dados azul: B0-B7 |
| 20-27 | G0-G7 | Barramento de dados verde: B0-B7 |
| 28-35 | R0-R7 | Barramento de dados vermelho: R0-R7 |
| 36 | HSYNC | Entrada de sincronização de linha |
| 37 | VSYNC | Entrada de sincronização de gravação de quadro/ram. |
| 38 | DCLK | Sinal de ponto-clock e fonte de oscilador. |
| 39-40 | NC | Sem conexão |
| 41-42 | VDD | Fonte de alimentação para tensão digital |
| 43-47 | NC | Sem conexão |
| 48 | X- | O painel de toque X pino esquerdo |
| 49 | S- | O painel de toque Y Pino para baixo |
| 50 | X+ | O pino direito X do painel de toque |
| 51 | S+ | O pino Y do painel de toque |
| 52 | DE | Exibir o pino de habilitação do controlador |
| 53-54 | GND | Chão |
Formulários:
Para nosso display LCD 320x240 de 3,5 polegadas TST035QVHS-46, normalmente usado em produtos domésticos inteligentes, como termostato inteligente, painel de controle de temperatura e umidade, para torná-lo uma vida muito inteligente.
Características do produto:
Este módulo de exibição é um display de cristal líquido (LCD) TFT (Thin Film Transistor) de matriz ativa colorida do tipo transmissivo que pode ser usado em muitas aplicações. Este módulo é composto por um FOG, um circuito de driver e uma unidade de luz de fundo. A resolução de 3,5" contém 320x240 pontos e pode exibir até 16,7 milhões de cores.
