Painel de exibição TSD OLED 64x32 PMOLED de 0,49 polegadas

Especificação geral

Peça nº.

TSO6432-16

Matriz de pontos

64(L)×32(A)

Tamanho do pixel

0,155(L)×0,155(A)

Distância entre pixels

0,175 (L) × 0,175 (A)

Área Ativa

11,18 (L) × 5,58 (A)

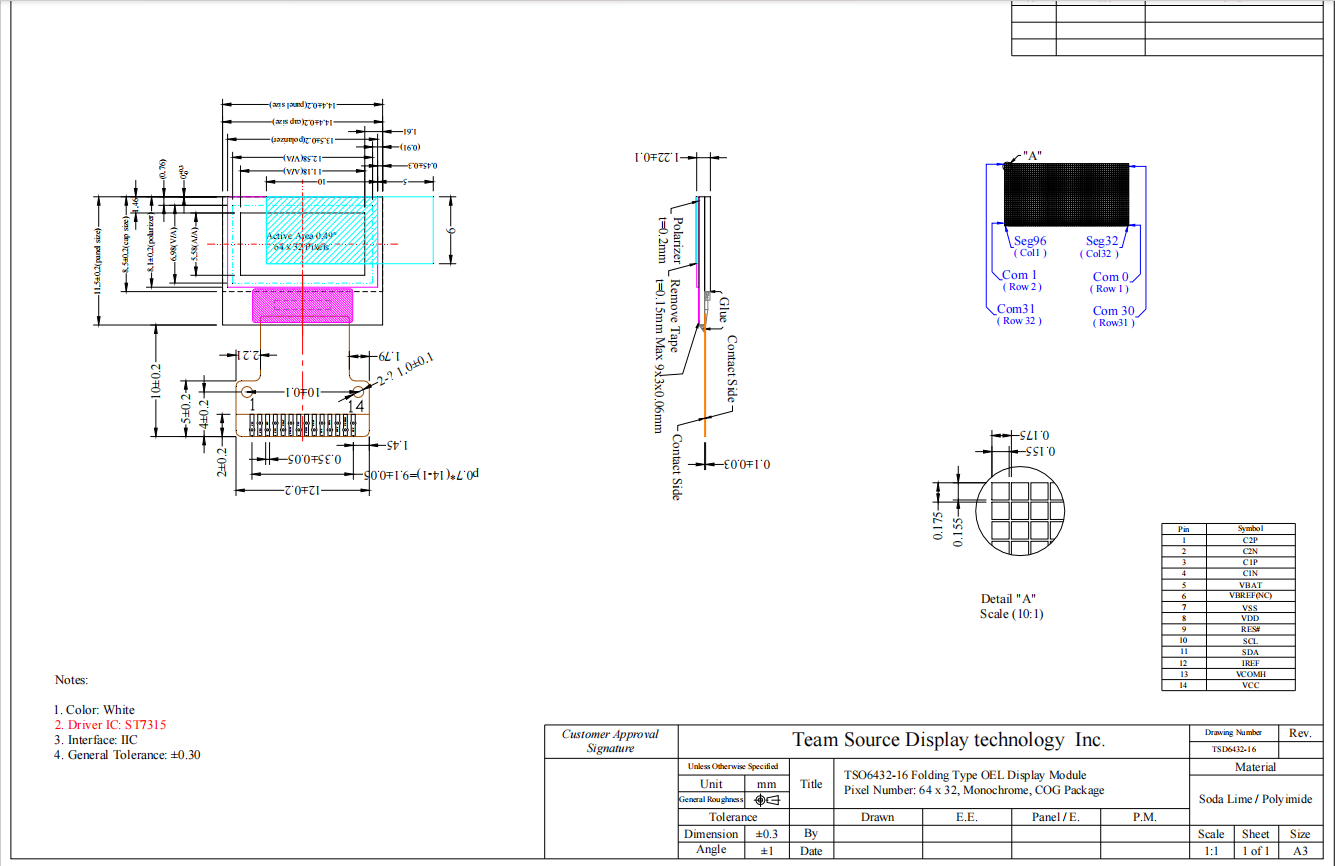

Tamanho do painel

14,5 (L) × 11,6 (A) × 1,22 (P)

Painel de toque

sem

Modo de exibição

Matriz passiva

Tamanho diagonal A/A

0,49

Peso do módulo

0,405g±10%

Descrição dos pinos

PIN nº.

Símbolo

Descrição

1

C2P

Pino para capacitor da bomba de carga; Conecte um ao outro com um capacitor.

Conecte-se a cada um

2

C2N

Terminal negativo do capacitor de reforço voador

3

C1P

Pino para capacitor da bomba de carga; Conecte um ao outro com um capacitor.

4

C1N

Terminal negativo do capacitor de reforço voador

5

VBAT

Fonte de alimentação para circuito regulador da bomba de carga.

6

REFERÊNCIA V

NC

7

VSS

Circuito lógico de aterramento

conectado ao aterramento externo.

8

VDD

Fonte de energia

9

RES#

Este pino é a entrada do sinal de reinicialização. Quando o pino é puxado para BAIXO, a inicialização do chip é

executado. Mantenha este pino ALTO (ou seja, conecte ao VDD) durante a operação normal.

10

SCLK

Entrada de relógio.

11

SDA

Entrada de dados

12

IREF

Este é o pino de referência de corrente de saída do segmento.

Um resistor deve ser conectado entre este pino e o VSS para manter o IREF.

13

VCOMH

O pino para nível de tensão do sinal COM deselecionou.

Um capacitor deve ser conectado entre este pino e o VSS.

14

VCC

Fonte de alimentação para tensão de acionamento do painel. Esta também é a tensão de alimentação mais positiva

pino de alimentação. Quando a bomba de carga estiver habilitada, um capacitor deve ser conectado entre

este pino e VSS.
