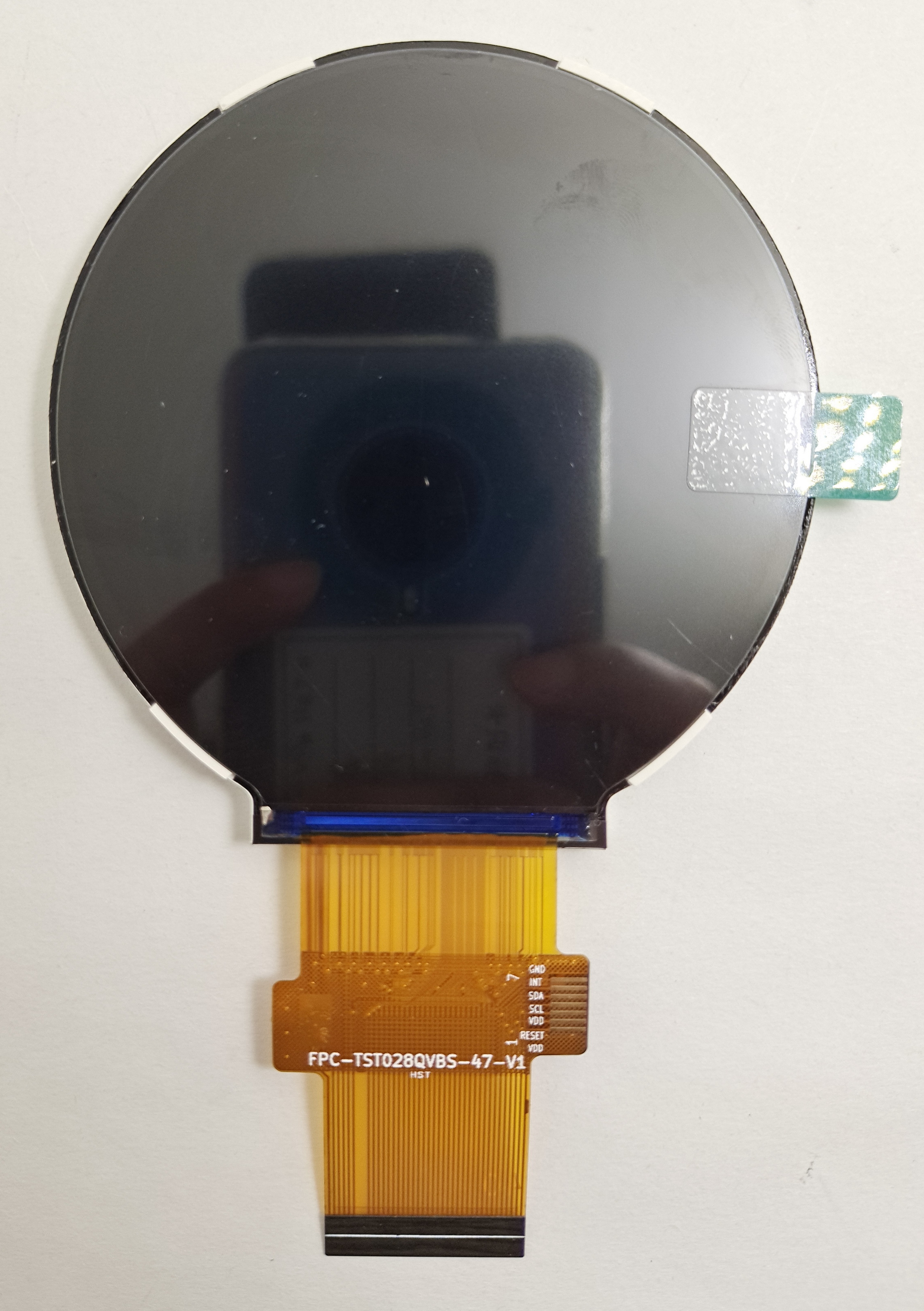

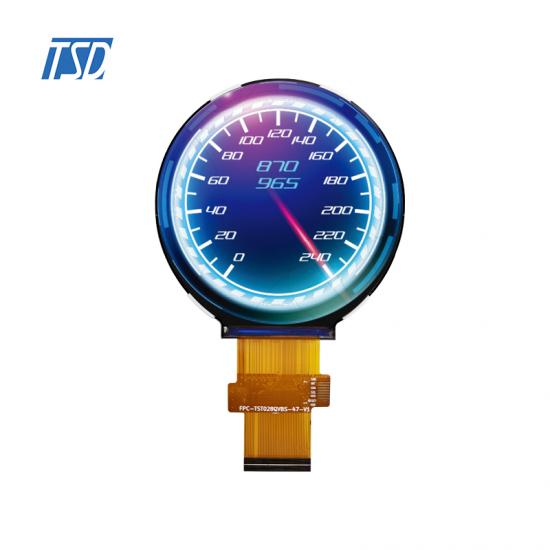

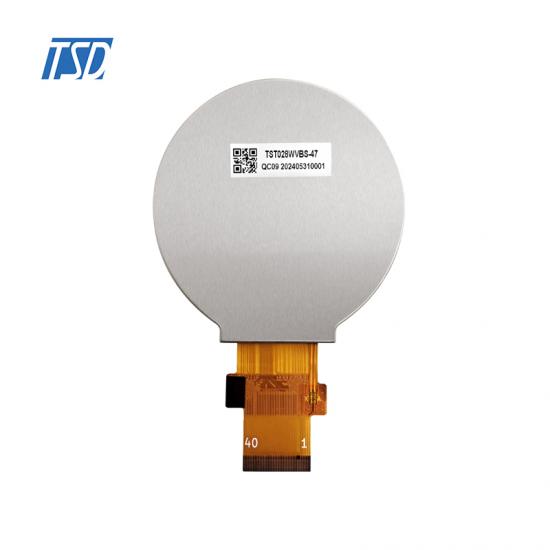

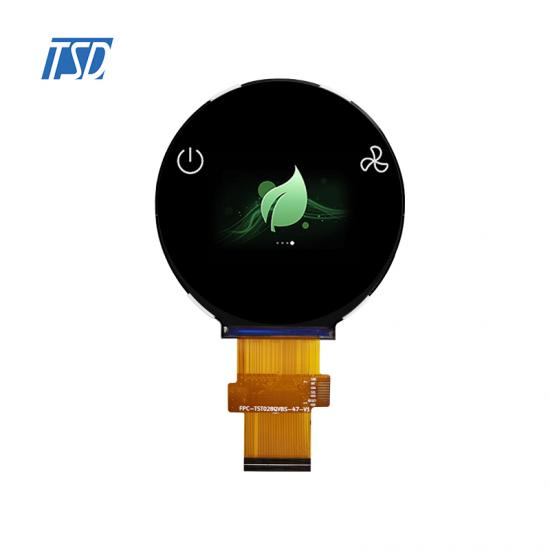

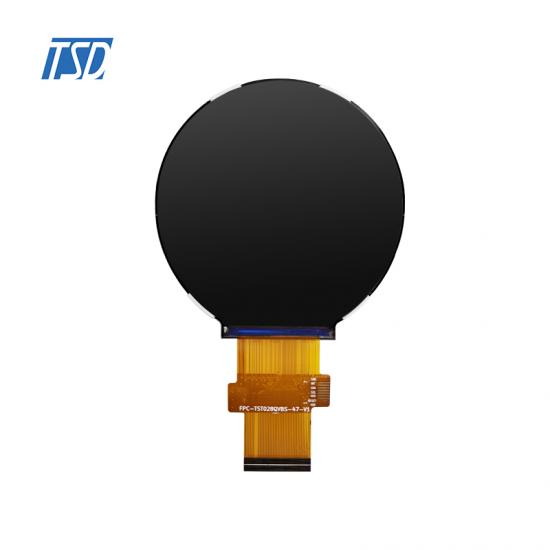

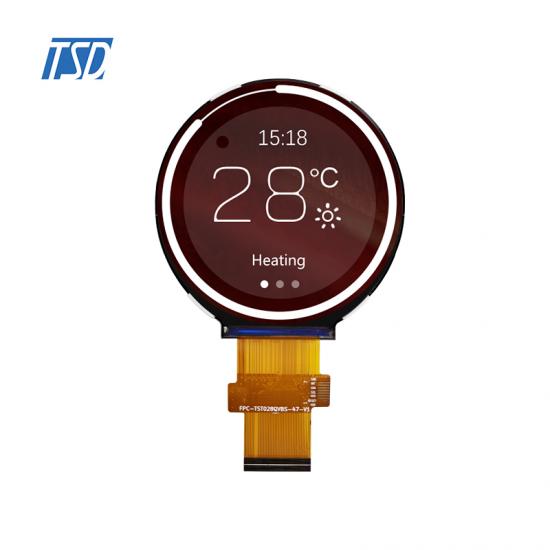

Descrição:
Modelo de exibição de fonte de equipe TST028WVBS-47 as séries são o LCD TFT redondo colorido padrão de 2,8'', normalmente preto com painel IPS do tipo transmissivo,
Resolução 480X480, ST7701S CI do driver , SPI+ RGB18 bits, profundidade de cor de 16,7 M, tratamento de superfície antirreflexo. ampla temperatura de operação -30~+80.
com RTP e CTP disponíveis, brilho de 1200nits.

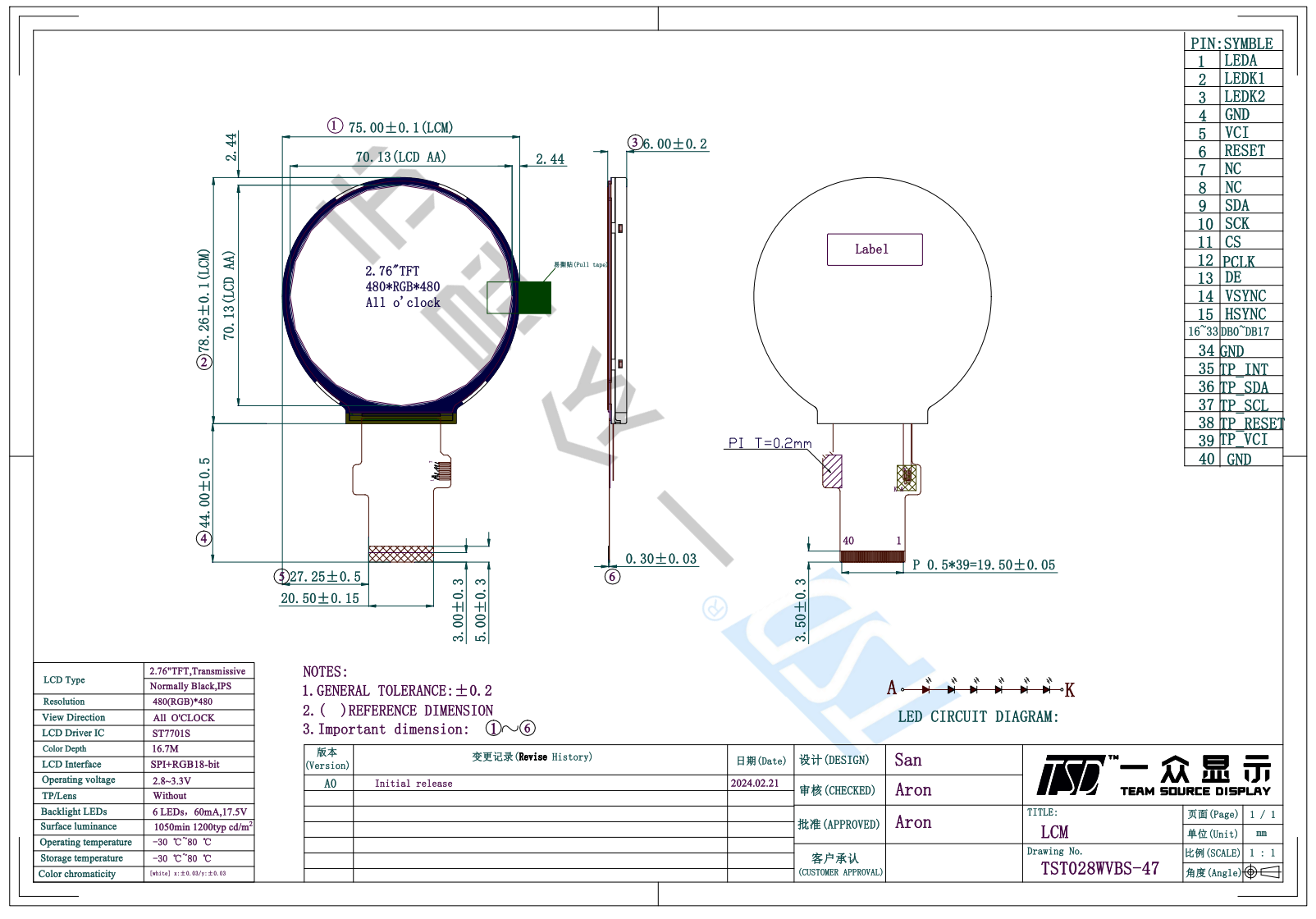

Desenho:

Especificações:
| Especificação geral | ||
| Modo de exibição | 2,8'' TFT, T

     ransmissivo, preto normal, IPS | |
| Peça nº. | TST028WVBS-47 | |
| Dimensão do contorno (mm) | 75x78,26x6,0 mm | |
| Área ativa (mm) | 70,13 x 70,13 mm | |
| Resolução (pontos) | 480x (RGB) × 480 | |
| Temperatura de operação (°C) | -30 ~ +80 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Tensão de operação | 2,8~3,3V | |
| Painel de toque | sem | |
| Driver IC | ST7701S | |
| Arranjo de pixels | Faixa RGB | |
| Ver direção | Todas as horas | |
| EU interface | SPI+RGB 18 bits | |
| Brilho | 1200 nits | |
| Luz de fundo | 6 LEDs, 60 mA, 17,5 V | |
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (típico) |
| Sistema B/L | A definir (típico) | |
| Vida útil do módulo (horas) | 30.000-50000 | |
| Definição da interface LCM | ||
| PIN nº. | Símbolo | Descrição |
| 1 | VLEDA | Ânodo de retroiluminação LED |
| 2 | VLED- | Cátodo de retroiluminação LED |
| 5 | Terra | Aterramento de energia |
| 6 | VCOM | Uma fonte de alimentação para o eletrodo comum TFT-LCD |
| 7 | DVDD | Tensão de alimentação (3,3 V) |
| 8 | MODO | Seleção do modo DE/SYNC. |
| 9 | DE | Habilitar entrada de dados |
| 10 | VS | Entrada de sincronização vertical |
| 11 | HS | Entrada de sincronização horizontal |
| 12-19 | B7-B0 | Barramento de dados azul |
| 20-27 | G7-G0 | Barramento de dados verde |
| 28-35 | R7-R0 | Barramento de dados vermelho |
| 36 | Terra | aterramento de energia |
| 37 | DCLK |


      Sinal de relógio de ponto para interface DPI (RGB)

     |
| 38 | Terra | aterramento de energia |
| 39 | E/D |


      Controle de sequência de fonte direita ou esquerda

     |
| 40 | U/D |


      Controle de varredura de portão para cima ou para baixo

     |
| 41 | VGH |


      Pino de saída de energia para driver de porta

     |
| 42 | VGL |


      Pino de saída de energia (negativo) para driver de porta

     |
| 43 | AVDD |


      Power pad para circuito analógico.

     |
| 44 | REINICIAR |

      PIN de redefinição global

     |
| 45 | NC | Não conectar |
| 46 | VCOM |

      Uma fonte de alimentação para o eletrodo comum TFT-LCD

     |
| 47 | DITHB |

      A função de dithering habilita o controle.

     |
| 48 | Terra |

      aterramento de energia

     |
| 49-50 | NC | Não conectar |
Aplicações:
Para este display LCD TFT de 2,8 polegadas , Resolução 480x480, adequada para equipamentos automotivos/médicos/industriais,


Características do produto:
1. LCD circular de 480x480 de 2,8''
2. Temperatura de operação -30~+80 graus.
