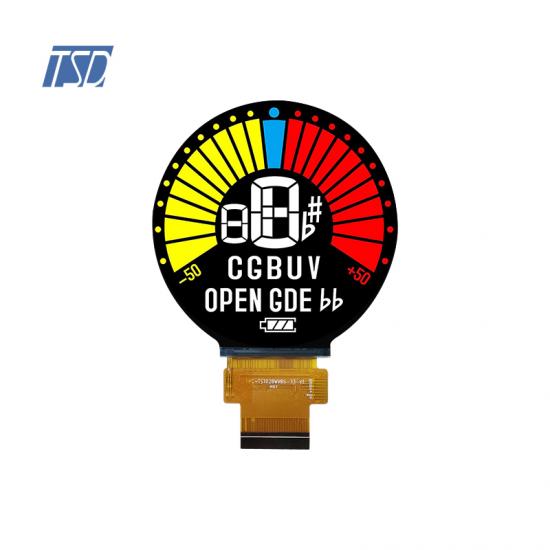

Tela LCD redonda TSD de 2,8 polegadas com resolução de 480x480 e nível automotivo

  • Nome do modelo: TST028WVBS-S64
  • Tipo de LCD: tela LCD TFT de 2,8 polegadas
  • Resolução: 480x480
  • Ângulo de visão: todas as horas
  • Brilho: 1000 cd/m2
  • Driver IC: ST770SI
  • Interface: MIPI
  • Tela sensível ao toque: sem
  • Temperatura de operação: -30 ~ +85℃
  • Temperatura de armazenamento: -30 ~ +85℃

Descrição:

O TST028WVBS-S64 é um monitor LCD TFT IPS de 2,8 polegadas com interface MIPI, disponível para personalização da tela sensível ao toque. Possui formato redondo, tela LCD circular e resolução de 480x480. Dimensões do contorno. é 75 x 78,26 x 5,9 milímetros , a área ativa é 70,13x70,13 mm. O IC do driver do LCD é ST7701SI, suporta comunicação MIPI, temperatura de operação é de -30 a 85℃, temperatura de armazenamento é de -30 a +85℃, adequado para aplicações automotivas, como 2 rodas.

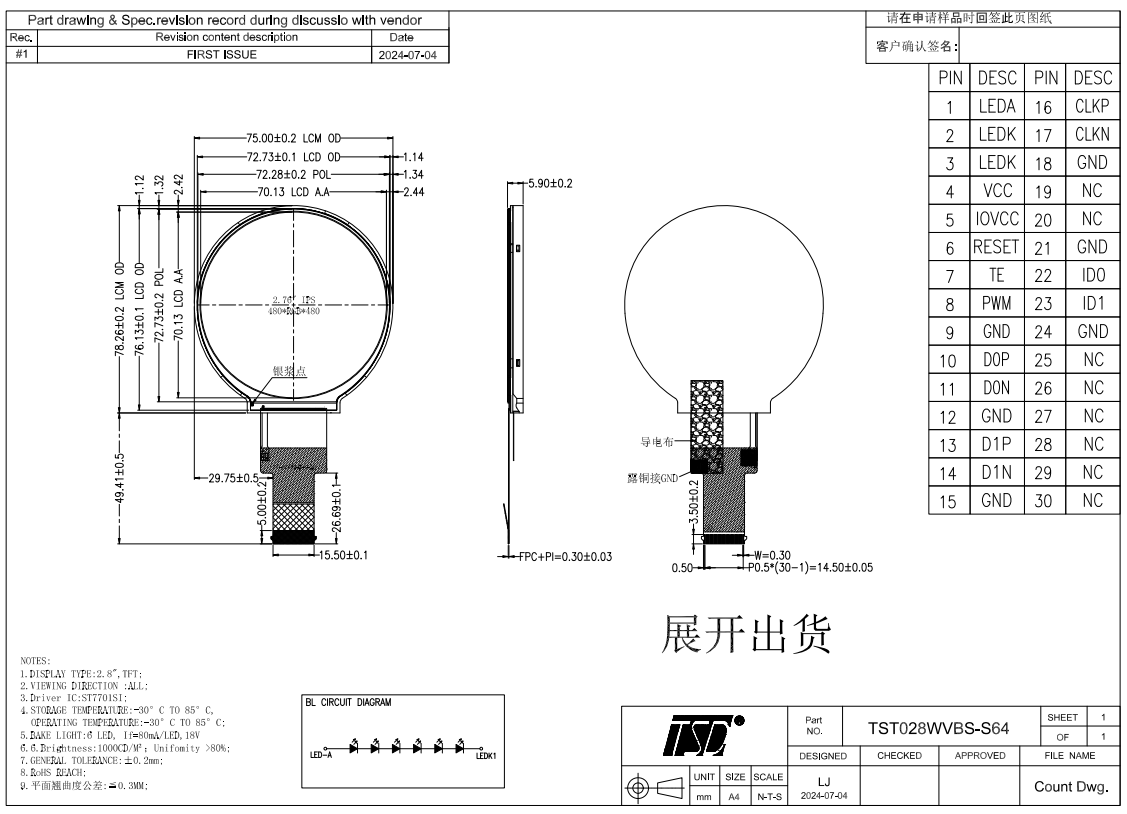

Desenho:

2.8 inch LCD


Especificações:

Especificação geral
Peça nº. TST028WVBS-S64
O Dimensão do esboço (mm) 75 x 78,26 x 5,9
Área ativa (mm) 70,13x70,13
Resolução (pontos) 480x480
Temperatura de operação (°C) -30 ~ +85 °C
Temperatura de armazenamento (°C) -30 ~ +85 °C
Número de pixels 480(H)xRGBx480(V)
Painel de toque sem
Driver IC ST7701SI
Arranjo de pixels Faixa RGB
Modo de exibição Preto normal, IPS, TFT de 2,8 polegadas
Tratamento de superfície Antirreflexo
Ver direção Todos
Peso (g) A definir
Consumo de energia (w) Painel A definir (típico)
Sistema B/L A definir (típico)
Interface MIPI
Vida útil do módulo (horas) 30.000-40.000

Descrição dos pinos
PIN nº. Símbolo Descrição
1 LEDK B pino de entrada do cátodo acklight K
2 LEDA Pino de entrada e saída do método de retroiluminação A
3

LEDK

B pino de entrada do cátodo acklight K
4 VCC Fonte de energia
5 IOVCC Fonte de energia
6 REINICIAR Redefinir o pino. Definir qualquer um dos pinos como baixo inicializa o LSI. Deve ser redefinido após o fornecimento de energia.
7 TE O sinal de efeito de ruptura é usado para sincronizar o MCU com a memória do quadro
8 PWM Ajuste de luz de fundo
9 Terra Aterramento do sistema (0V)
10 D0P Dados MIPI 0+
11 Não Dados MIPI 0-
12 Terra Aterramento do sistema (0V)
13 D1P Dados MIPI 1+
14 D1N Dados MIPI 1-
15 Terra Aterramento do sistema (0V)
16 CLKP /
17 CLKN /
18 Terra Aterramento do sistema (0V)
19 NC Sem conexão
20 NC Sem conexão
21 Terra Aterramento do sistema (0V)
22 ID0 /
23 ID1 /
24 Terra Aterramento do sistema (0V)
25 NC Sem conexão
26 NC Sem conexão
27 NC Sem conexão
28 NC Sem conexão
29 NC Sem conexão
30 NC Sem conexão


Aplicações:

Nosso LCD TFT colorido de 2,8 polegadas foi projetado especificamente para aplicações automotivas e de mobilidade, incluindo scooters elétricas, motocicletas e outros sistemas de veículos compactos. Este display compacto, porém robusto, oferece visibilidade nítida, alto brilho (opcional) e amplos ângulos de visão, garantindo que informações críticas (velocidade, nível da bateria, navegação, etc.) permaneçam legíveis em diversas condições de iluminação.


Principais recursos para integração de veículos:


✔ Legibilidade à luz solar: opções de alta luminância (até 1000 nits) para visibilidade externa
✔ Ampla faixa de temperatura (-30°C a +85°C ou personalizada) para operação confiável em todos os climas
✔ Resistente a vibrações e choques: estrutura reforçada para durabilidade em estradas irregulares
✔ Interface personalizada: suporta interface SPI; pode exibir velocímetro, ícones de bateria, indicadores de aviso, etc.


Aplicações típicas:

Painéis de scooter/motocicleta elétrica
Exibições do sistema de gerenciamento de bateria
Telas compactas de telemetria de veículos
