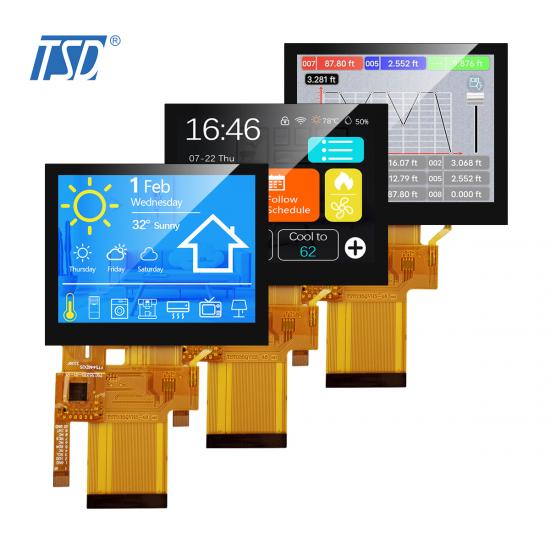

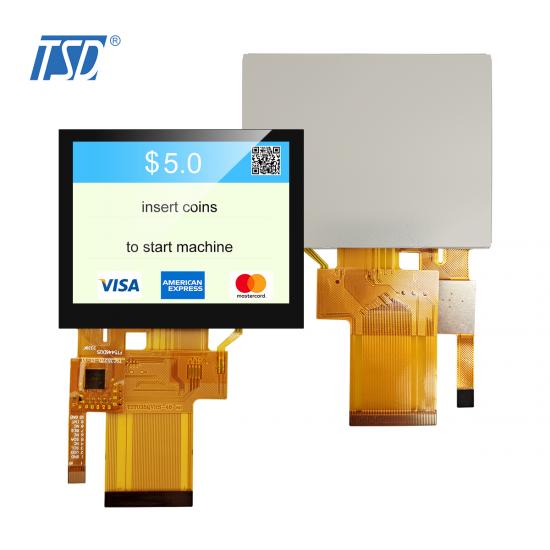

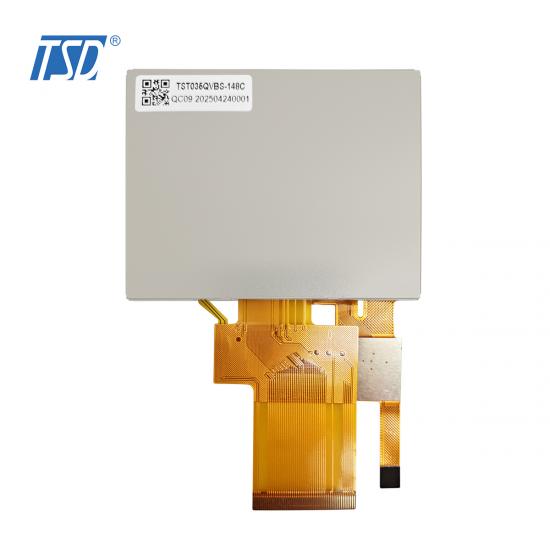

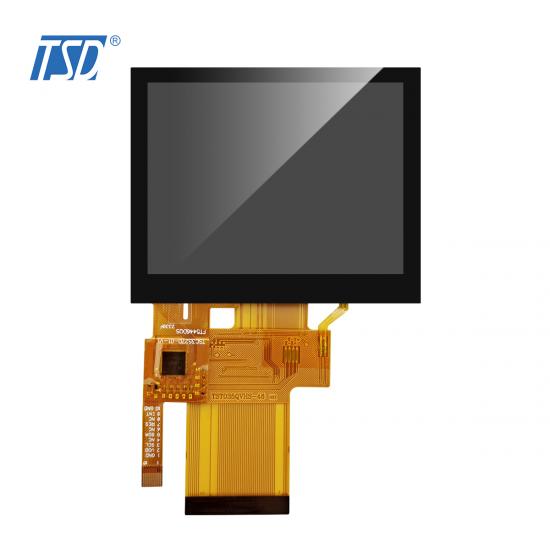

LCD IPS QVGA TSD de alto brilho de 3,5 polegadas com painel de toque capacitivo

Especificação geral

Peça nº.

Tamanho da tela (diagonal)

3,5 polegada

Tipo LCD

a-Si TFT, Transmissivo, Normalmente preto, IPS

Resolução

320 x (RGB) × 240

Direção da vista

TODAS as horas

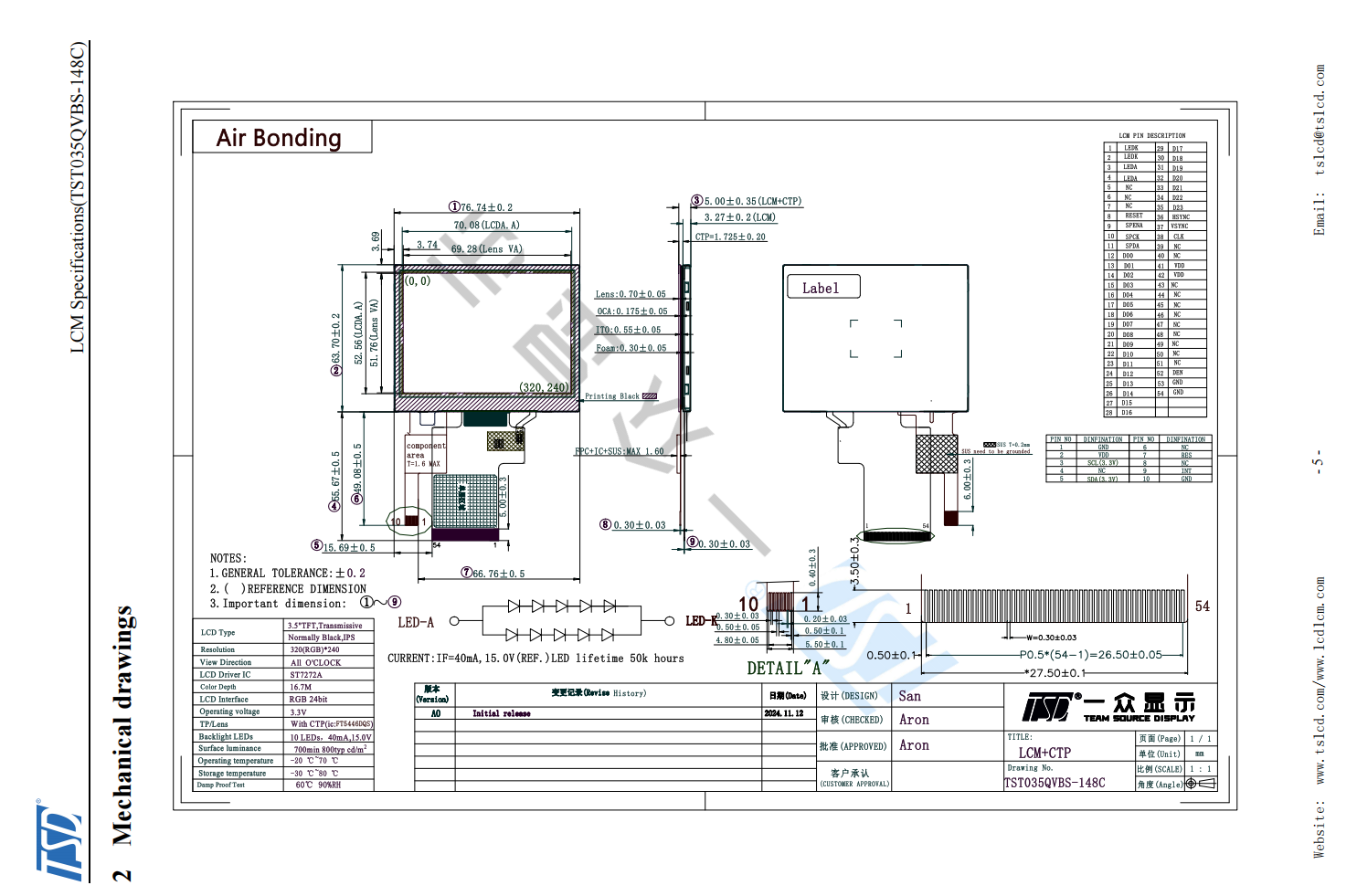

Esboço do Módulo

76,74 (L) x 63,7 (A) x 5 (P)

Área Ativa

70,08 (L) x 52,56 (A)

Área de visualização

TODAS as horas

Luz de fundo

LIDERADO

Driver IC

ST7272A

Interface

RGB24 bits

Peso (g)

A definir

Consumo de energia (w)

Painel

A definir (típico)

Sistema B/L

A definir (típico)

Temperatura de operação

-20 ～ 70

Temperatura de armazenamento

-30 ～ 80

Descrição dos pinos

PIN nº.

Símbolo

Descrição

1-2

LEDK

Cátodo de retroiluminação LED.

3-4

LEDA

Ânodo de retroiluminação LED.

5-7

NC

Não Conexão

8

REINICIAR

PIN de reinicialização do sistema.

- Um pulso baixo ativo neste pino irá reiniciar o CI. Conecte ao VCC normalmente.

operação

9

CS

Entrada de relógio serial

10

SCK

Aterramento do sistema. (0V)

11

IASD

Pino de entrada/saída de dados na interface serial

12~19

B0-B7

Barramento de dados azul: B0~B7

20~27

G0-G7

Barramento de dados verde: G0~G7

28~35

R0-R7

Barramento de dados vermelho: R0~R7

36

HSYNC

Entrada de sincronização de linha

37

VSYNC

Entrada de sincronização de gravação de quadro/ram

38

DCLK

Fonte de sinal e oscilador de ponto-clock.

39-40

NC

Não Conexão

41-42

VDD

Fonte de alimentação para tensão digital

43-47

NC

Sem conexão

48

NC

Sem conexão

49

NC

Não Conexão

50

NC

Não Conexão

51

NC

Não Conexão

52

DE

Exibir pino de ativação do controlador.

53-54

Terra

Chão.
