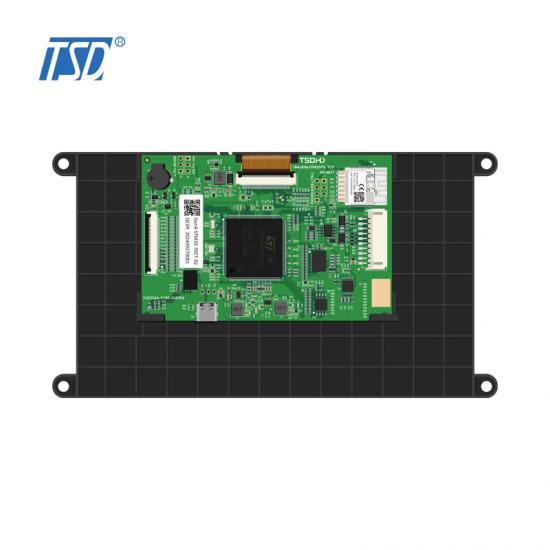

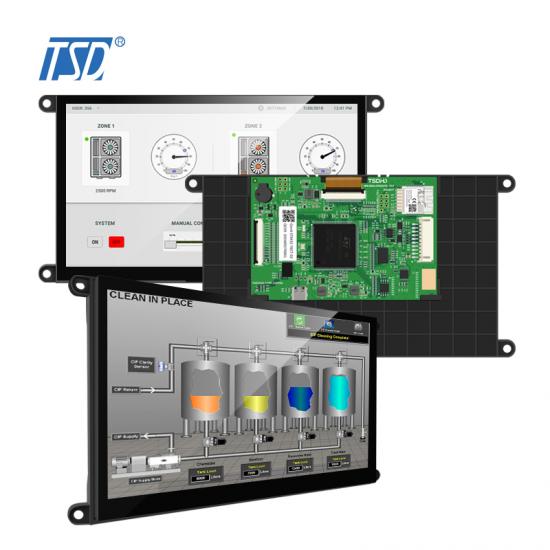

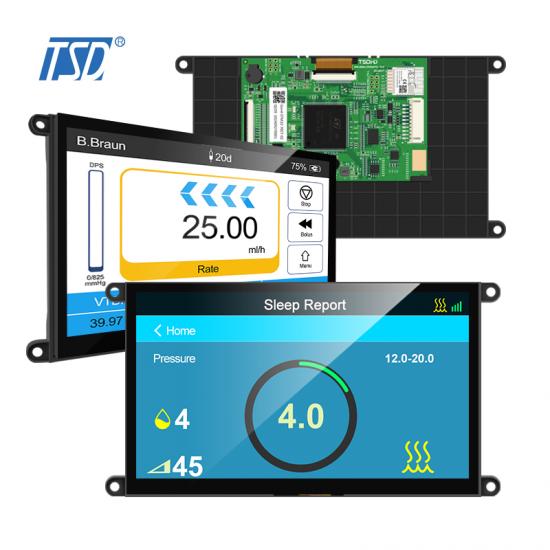

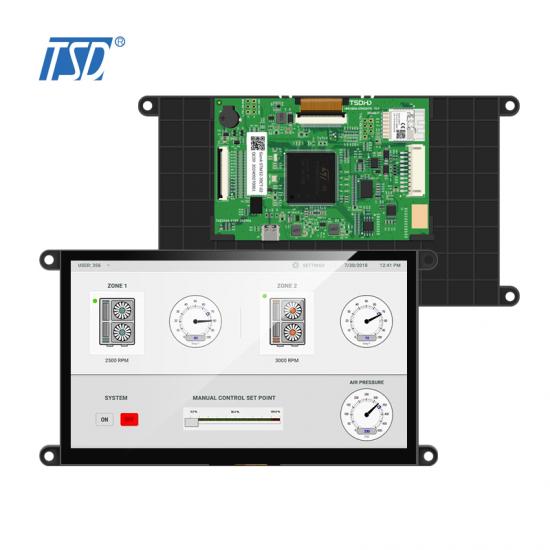

Descrição:
O Gen5-STM32-70CT-02 é um display de cristal líquido (LCD) com transistor de película fina (TFT) de matriz ativa colorida que utiliza TFT de silício amorfo como dispositivo de comutação. Este modelo é composto por painel LCD TFT, retroiluminação, tela sensível ao toque capacitiva, gabinete e placa de controle STM32H7S7x. Este LCD TFT possui uma área de exibição ativa de 4,3 polegadas (16:9) na diagonal com resolução WVGA (800 pixels horizontais por 480 pixels verticais).

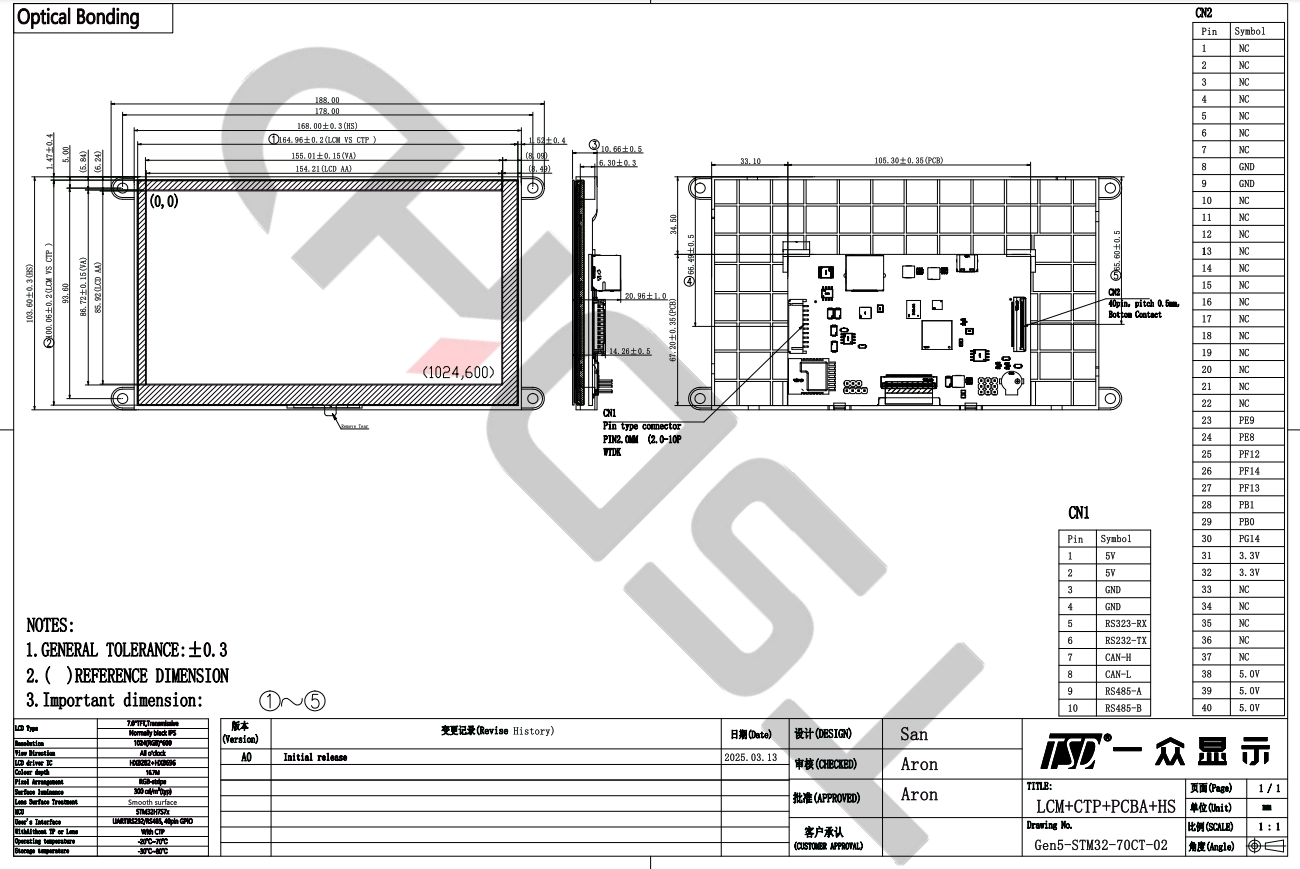

Desenho:
Especificações:
| Especificação geral | ||
| Peça nº. | Gen5-STM32-70CT-01 | |
| Dimensão do contorno (mm) |
188 x 103,6 x 20,96 mm |
|
| Área ativa (mm) | 154,21 x 85,92 mm | |
| Resolução (pontos) | 1024x (RGB) x600 | |
| Temperatura de operação (°C) | -20 ~ +70 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Número de pixels | 1024RGB(H)xRGBx600(V) | |
| Painel de toque | com CTP | |
| Driver IC | STM32H7R7x | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 7 polegadas | |
| Tratamento de superfície | Antirreflexo | |
| Ver direção |
Todos
|
|
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (típico) |
| Sistema B/L | A definir (típico) | |
| Interface | RS232/RS485/CAN, GPIO de 40 pinos | |
| Vida útil do módulo (horas) | 30.000-50.000 | |
| Definição de Interface-CN1 | ||
| PIN nº. | Símbolo | Descrição |
| 1 | 5V | Fonte de alimentação (+5,0V) |
| 2 | 5V | Fonte de alimentação (+5,0V) |
| 3 | Terra | Chão |
| 4 | Terra | Chão |
| 5 |
RS232-RX
|
Entrada de recepção RS232
|
| 6 |
RS232-TX
|
Saída de transmissão RS232
|
| 7 | CAN-H | Transferência de dados de barramento CAN, alto nível |
| 8 |
CAN-L
|
Transferência de dados de barramento CAN, baixo nível
|
| 9 |
RS485-A
|
Saída do driver RS485/entrada do receptor não inversora
|
| 10 |
RS485-B
|
Inversão de saída do driver RS485/entrada do receptor
|
| Definição de Interface-CN2 | ||
| PIN nº. | Símbolo | Descrição |
| 1~7 | NC | Sem conexão |
| 8~9 | Terra | Chão |
| 10~22 | NC | Sem conexão |
| 23 | PE9 | TIM1_CH1, UART7_RTS/UART7_DE, FMC_A14, FMC_BA0,EVENTOUTNC |
| 24 |
PE8
|
TIM1_CH1N, UART7_TX, FMC_A12, EVENTOUT
|
| 25 |
PF12
|
USART1_RX,SPI5_MISO,ADC1_INP6,ADC1_INN2,FMC_D19, EVENTOUT
|
| 26 | PF14 | USART1_CTS,SPI5_MOSI,FMC_A24,LCD_G0,SAÍDA DE EVENTO, ADC2_INP6,ADC2_INN2 |
| 27 | PF13 | USART1_TX,SPI5_NSS,PSSI_D10,FMC_D20,ADC2_INP2, DCMIPP_D10,EVENTOUT |
| 28 | PB1 |
TIM1_CH3N,TIM3_CH4,TIM9_CH2,FDCAN2_TX,LCD_G2
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_NOE,[RNG_S2],EVENTOSAÍDA ADC12_INP5 |
| 29 | PB0 |
TIM1_CH2N,TIM3_CH3,TIM9_CH1,
SPI1_SCKI2S1_CK,UART4_CTS, ETH_MII_TXD0/ETH_RMII_TXD0,GFXTIM_TE,[RNG_S1], LCD_VSYNC,SAÍDA DE EVENTO,ADC12_INP9,ADC12_INN5 |
| 30 | Classificação Indicativa: 14 anos |
TRACED1,LPTIM1_ETR,SPI6_MOSI/I2S6_SDO,SDMMC2_D7,
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_D31,LCD_B1,SAÍDA DE EVENTO |
| 31~32 | 3,3 V |
Saída de 3,3 V
|
| 33~37 | NC |
Sem conexão
|
| 38~40 | 5V |
Fonte de alimentação entrada 5V
|
- Características:
- 1. Implementação de interação multimodal humano-computador baseada em TouchGFX
- 2. Poderosa GPU NeoChrom 2.5D - memória/GPU de arquitetura DMA inteligente, alta taxa de atualização e efeitos de animação suaves em tela cheia
- 3. Integrado com o módulo TUYA WiFi, usando comunicação SDIO, alcançando função OTA remota de alta velocidade
- 4. Interfaces periféricas ricas: RS485, RS232 e CAN, com interface de expansão GPIO de 40 pinos
- 5. Buzzer integrado, suporta sons de acordes
- 6. Alta confiabilidade e desempenho, amplamente aplicável a indústrias como eletrodomésticos, indústria e novas energias, etc.
- 7. Para resolução de 1024x600, é possível atingir uma taxa de atualização suave de 60 fps.
- Aplicações:
- A Team Source Display (TSD) é especializada em displays LCD (0,96 a 32 polegadas), painéis touchscreen, controles inteligentes e módulos HMI. Temos a capacidade de personalizar displays embarcados STM32 de acordo com as necessidades do cliente. Entre em contato conosco hoje mesmo para obter mais detalhes. Para este display HMI GEN5 Intelligence, as aplicações são as seguintes:
-
1. Equipamentos eletrônicos de escritório: máquina de contar dinheiro, aparelho telefônico de escritório, copiadora.
2. Eletrodomésticos: geladeira, ar condicionado, fogão de indução, fornos de micro-ondas.
3. Instrumentos: termômetro clínico, testador de fios, relógios digitais, balança eletrônica.
4. Dispositivos médicos: esfigmomanômetro.
-
5. [fim se] Equipamentos esportivos: esteira.
6. Equipamentos de controle industrial: controle remoto, máquina de cartão perfurado.
7. Exibição do terminal de informações: POS, PDA, dispositivos portáteis.
8. Produtos de segurança: controlador de elevador, indicador eletrônico
- E outros outros campos...
