Descrição:

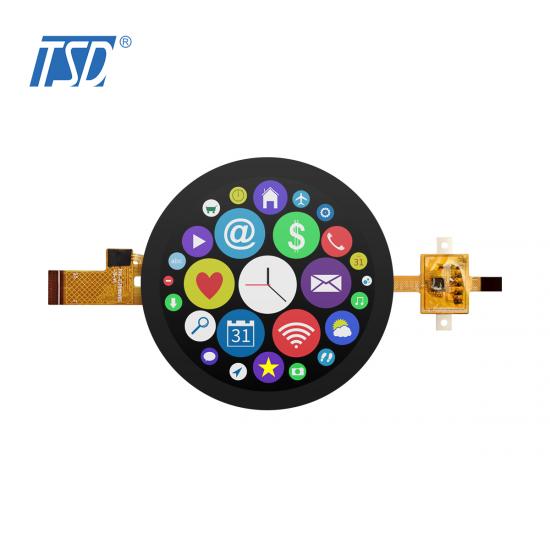

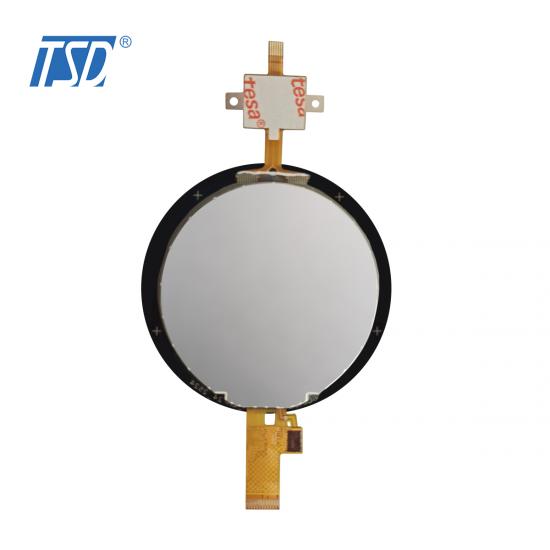

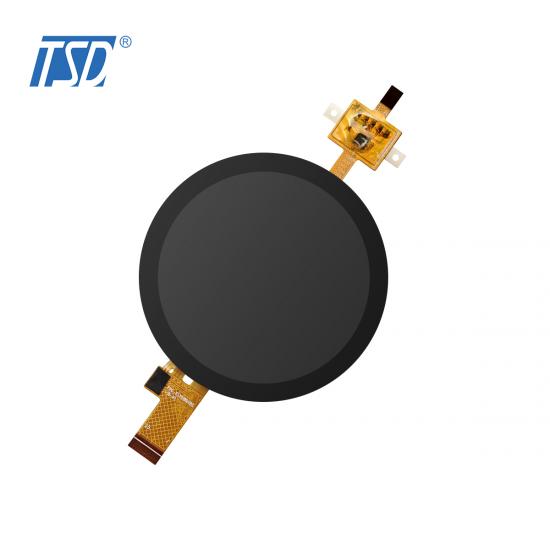

O TST018QVBS-19C é um módulo LCD TFT colorido de alta resolução 360x360, com vidro IPS e direção de visão completa, compatível com MCU e interface QSPI. Possui tela redonda com tela sensível ao toque capacitiva, e a TSD também pode personalizá-la de acordo com as necessidades do cliente. O driver IC é Sitronix ST77916, a retroiluminação é branca com 3 LEDs em paralelo e a corrente de retroiluminação é de 20 mA por LED. A temperatura de operação é de -2. 0 a 70°C, temperatura de armazenamento é de -30 a 80°C.

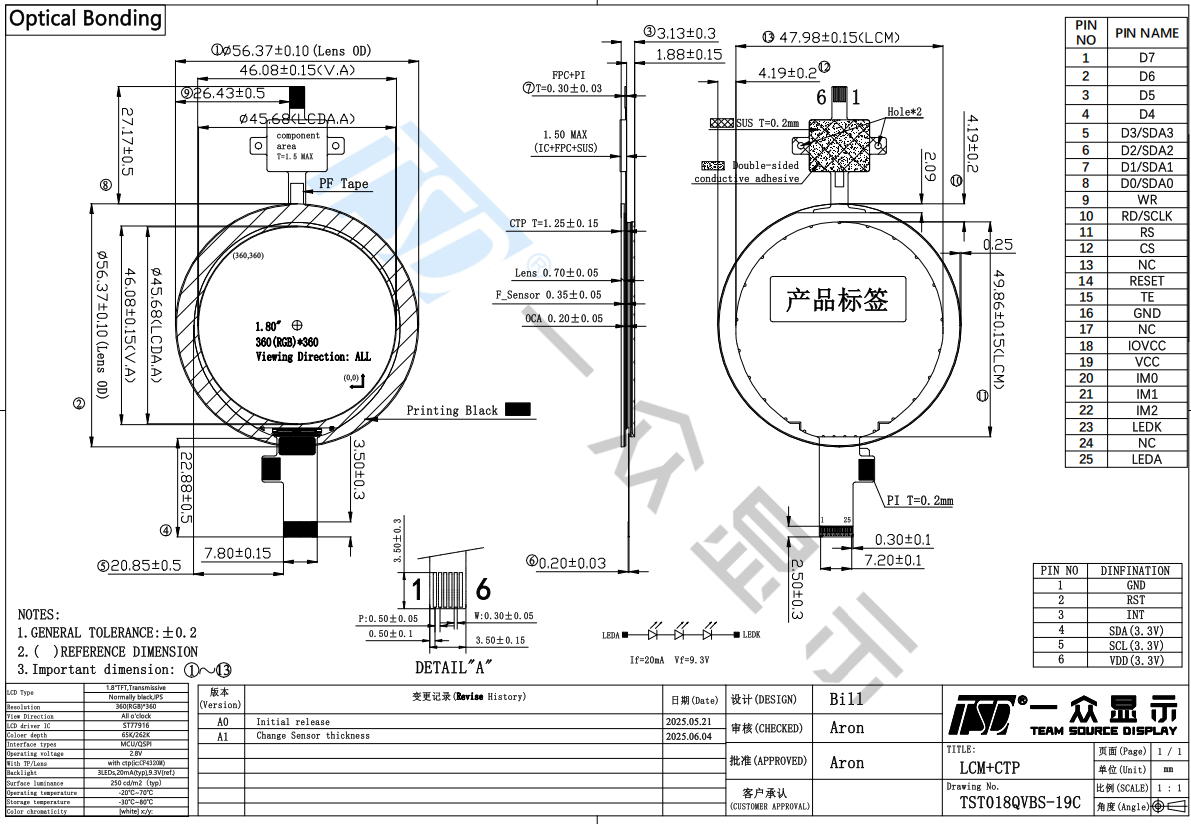

Desenho:
Especificações:
| Especificação geral | ||
| Peça nº. | TST018QVBS-19C | |
| Dimensão do contorno (mm) |
56,37 x 56,37 x 3,13 |
|
| Área ativa (mm) | 45,68 x 45,68 | |
| Resolução (pontos) | 360x (RGB) × 360 | |
| Temperatura de operação (°C) | -20 ~ +70 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Número de pixels | 360RGB(H)xRGBx360(V) | |
| Painel de toque | com CTP | |
| Driver IC | ST77916 | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 1,8 polegadas | |
| Tratamento de superfície | Antirreflexo | |
| Ver direção | Todas as horas | |
| Consumo de energia (w) | Painel | A definir (típico) |
| Sistema B/L | A definir (típico) | |
| Interface | MCU/QSPI | |
| Vida útil do módulo (horas) | 30.000-50.000 | |
| Descrição dos pinos | ||
| PIN nº. | Símbolo | Descrição |
| 1 | D7 | Barramento de dados MCU |
| 2 | D6 | Barramento de dados MCU |
| 3 | D5 | Barramento de dados MCU |
| 4 | D4 | Barramento de dados MCU |
| 5 | D3/SDA3 | Barramento de dados MCU e interface QSPI |
| 6 | D2/SDA2 | Barramento de dados MCU e interface QSPI |
| 7 | D1/SDA1 | Barramento de dados MCU e interface QSPI |
| 8 | D0/SDA0 | Barramento de dados MCU e interface QSPI |
| 9 | WR | Habilitação de gravação na interface paralela do MCU |
| 10 | RD/SCLK | Aterramento de energia Habilitação de leitura na interface paralela do MCU e interface do relógio SPI |
| 11 | RS |
Pino de seleção de dados/comando
|
| 12 |
CS
|
Seleção de chips
|
| 13 | NC | Sem conexão |
| 14 | REINICIAR | PIN de redefinição do chip |
| 15 | TE | Sinal de efeito de rasgo |
| 16 | Terra | Terra (0V) |
| 17 | NC | Sem conexão |
| 18 | IOVCC | Fonte de alimentação de E/S do LCD |
| 19 | VCC | Fonte de alimentação do LCD |
| 20 | IM0 |
Selecione o modo de interface do sistema.
Se IM[2:0] para [0, 1, 1], esta configuração é QSPl; Se IM[2:0] para [1,1, 1], esta configuração é MCU 8 bits; Para mais configurações, consulte a folha de especificações do CI |
| 21 | IM1 | |
| 22 | IM2 | |
| 23 | LEDK | Pino de entrada do cátodo K de luz de fundo |
| 24 | NC | Sem conexão |
| 25 | LEDA | Pino de entrada do ânodo de luz de fundo A |
Características:
A tela LCD circular é uma grande inovação na tecnologia de telas de cristal líquido. Seu princípio de exibição é semelhante ao da tela LCD quadrada. No entanto, por meio de ajustes na tecnologia de produção do vidro LCD e nos parâmetros da tela, a tela circular pode exibir normalmente, mesmo em um estado circular. Comparadas às telas LCD retangulares tradicionais, as telas LCD circulares têm uma aparência mais bonita e estão mais alinhadas com os conceitos estéticos das pessoas. Nos últimos anos, as telas LCD circulares tornaram-se cada vez mais populares no mercado e são amplamente utilizadas em diversos campos. As perspectivas de aplicação das telas LCD circulares são muito amplas. Com o avanço contínuo da tecnologia e a crescente demanda do mercado, ela terá cenários de aplicação mais amplos e funções mais ricas.
