Descrição:

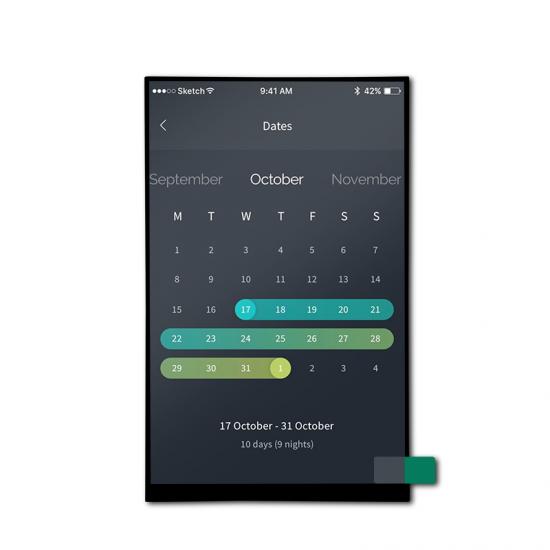

O TST070WUIF-198C é um módulo LCD IPS TFT de 7 polegadas com resolução de 1200x1920, interface MIPI e design de tela sensível ao toque in-cell. Possui painel IPS com amplo ângulo de visão. Suas dimensões externas são 98,76x160,86x3,64mm e a área ativa é de 94,50x151,20mm. O circuito integrado de controle é o FT8206, com tensão de operação de 2,8V a 3,3V. A temperatura de operação varia de -20°C a 70°C e a temperatura de armazenamento de -30°C a +80°C.

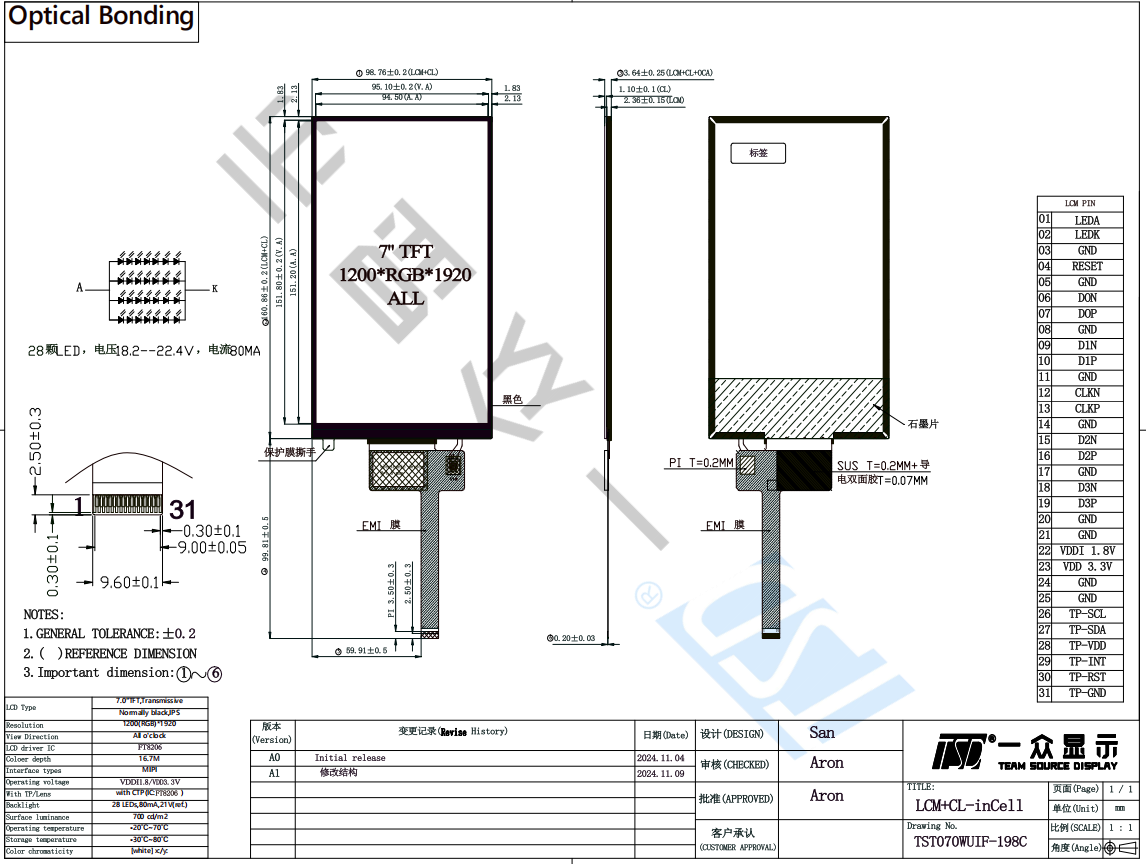

Desenho:
Especificações:
| Especificação geral | ||
| Nº da peça | TST070WUIF-198C | |
| O Dimensão do contorno (mm) | 98,76 x 160,86 x 3,64 | |
| Área ativa (mm) | 94,50 x 151,20 | |
| Resolução (pontos) | 1200x1920 | |
| Temperatura de operação (°C) | -20 ~ +70 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Número de pixels | 1200(H)xRGBx1920(V) | |
| Painel de toque | com toque incell | |
| Circuito integrado do driver | FT8206 | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 10,1 polegadas | |
| Tratamento de superfície | Antirreflexo | |
| Direção da vista |
Todos
|
|
| Peso (g) | A definir | |
| Consumo de energia (W) | Painel | A definir (típico) |
| Sistema B/L | A definir (típico) | |
| Interface | MIPI | |
| Tempo de vida do módulo (horas) | 30.000-40.000 | |
| Descrição dos pinos | ||
| Nº do pino | Símbolo | Descrição |
| 1 | LEDA | B Pino de entrada do ânodo de retrocesso |
| 2 | LEDK | B Pino de entrada do cátodo de retrocesso |
| 3 | GND | Chão |
| 4 | REINICIAR | Sinal de entrada de reinicialização do LCD |
| 5 | GND | Chão |
| 6 | NÃO | Entrada de dados negativos MIPI Lane0 |
| 7 | D0P | Entrada de dados positivos MIPI Lane0 |
| 8 | GND | Chão |
| 9 | D1N | Entrada de dados negativos MIPI, faixa 1 |
| 10 | D1P | Entrada de dados positivos MIPI, faixa 1 |
| 11 | GND | Chão |
| 12 | CLKN | Relógio de entrada MIPI negativo |
| 13 | CLKP | clock de entrada MIPI positivo |
| 14 | GND | Chão |
| 15 | D2N | Entrada de dados negativos MIPI, faixa 2 |
| 16 | D2P | Entrada de dados MIPI Positivos, Faixa 2 |
| 17 | GND | Chão |
| 18 | D3N | Entrada de dados negativos MIPI, faixa 3 |
| 19 | D3P | Entrada de dados positivos MIPI, faixa 3 |
| 20~21 | GND | Chão |
| 22 | VDDI 1,8V | Fonte de alimentação digital |
| 23 | VDD 3,3V | Fonte de alimentação digital |
| 24~25 | GND | Chão |
| 26 | TP_SCL | pino de entrada de clock da interface SPI sensível ao toque |
| 27 | TP_SDA | Pino de dados da interface SPI de contato |
| 28 | TP_VDD(NC) | Sem conexão |
| 29 | TP_INT | Pino de interrupção externo para interrupção do host |
| 30 | TP_RST | Reinicialização externa por toque no circuito. Baixa assertividade. |
| 31 | TP_GND | TP_Power terra |
Aplicações:
Nosso monitor LCD TFT colorido de 7 polegadas foi projetado especificamente para aplicações industriais, médicas e de casas inteligentes. Este monitor compacto, porém robusto, oferece visibilidade nítida, alto brilho (opcional) e amplos ângulos de visão, garantindo que informações críticas (velocidade, nível da bateria, navegação, etc.) permaneçam legíveis em diversas condições de iluminação.
Principais funcionalidades para integração em veículos:
✔ Legibilidade sob luz solar: Opções de alta luminosidade (até 1200 nits) para visibilidade externa.
✔ Faixa de temperatura (-20°C a +70°C ou personalizada) para operação confiável em todos os climas
✔ Resistente a vibrações e impactos: Estrutura reforçada para maior durabilidade em estradas irregulares.
✔ Interface personalizada: Suporta interface MIPI; pode exibir velocímetro, ícones de bateria, indicadores de aviso, etc.
