Descrição:
O TST028WVBS-64 é um display LCD TFT redondo de 2,8 polegadas com resolução de 480x480 e interface MIPI. A luminosidade da superfície é de 1000 cd/m² e alta estanqueidade. A tensão de operação do LCD é de 2,8V a 3,3V. Este módulo LCD TFT redondo de 2,8 polegadas é alimentado pelo chip ST7701SI. A temperatura de operação é de -30°C a 85°C, adequada para aplicações automotivas. A tela sensível ao toque está disponível para personalização.

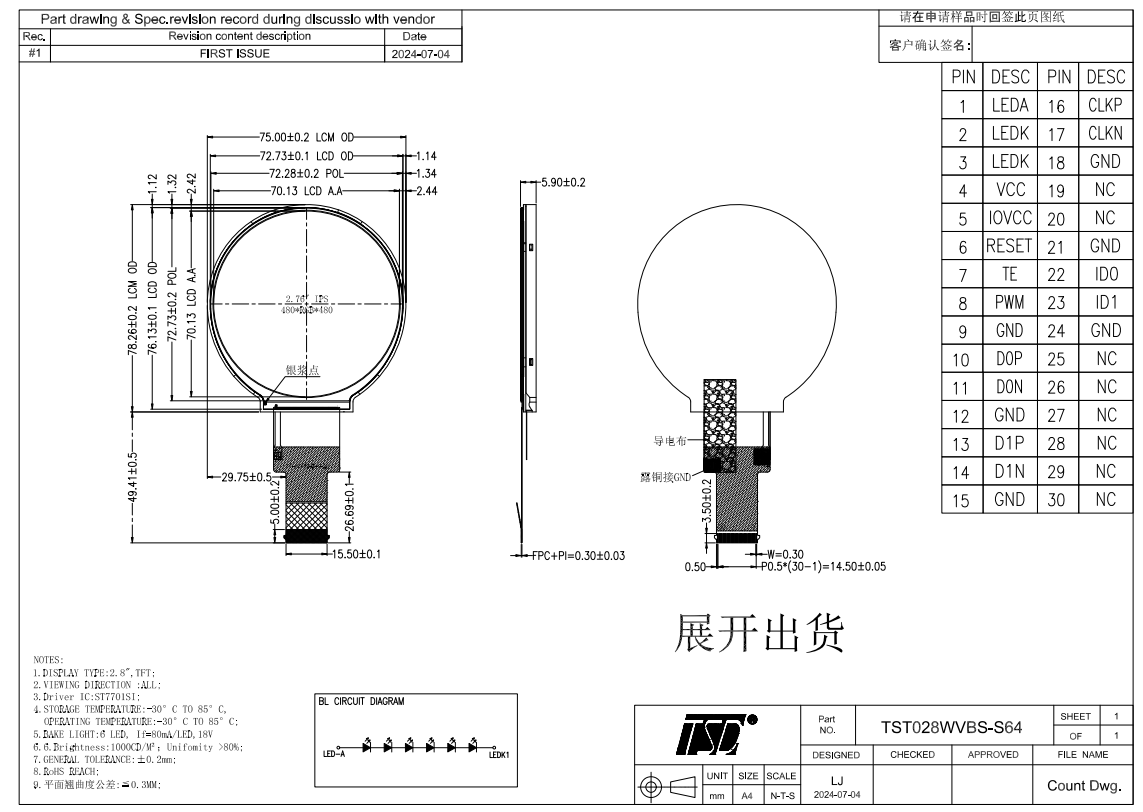

Desenho:
Especificações:
Especificação geral | ||
Peça nº. | TST028WVBS-S64 | |
Dimensão do contorno (mm) |
75(L) x 78,26(A) x 5,9(P) |
|
Área ativa (mm) | 70,13 (L) x 70,13 (A) | |
Resolução (pontos) | 480x (RGB) × 480 | |
Temperatura de operação (°C) | -30 ~ +80 °C | |
Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
Número de pixels | 480RGB(H)xRGBx480(V) | |
Painel de toque | sem | |
Driver IC | ST7701SI | |
Arranjo de pixels | Faixa RGB | |
Modo de exibição | Preto normal, IPS, TFT de 2,8 polegadas | |
Tratamento de superfície | Antirreflexo | |
Ver direção | Todas as horas | |
Peso (g) | A definir | |
Consumo de energia (w) | Painel | A definir (típico) |
Sistema B/L | A definir (típico) | |
Interface |
MIPI
|
|
Vida útil do módulo (horas) | 30.000-50.000 |
Descrição dos pinos | ||
PIN nº. | Símbolo | Descrição |
1 | LEDA | BackliBacklight Um pino de entrada Aomethod. |
2 | LEDK | Pino de entrada do cátodo K de luz de fundo. |
3 | LEDK | Pino de entrada do cátodo K de luz de fundo. |
4 | VCC | Fonte de alimentação +2,8V |
5 | IOVCC | Fonte de alimentação +2,8V |
6 | RESRT | Sinal de entrada RESET |
7 | TE | Sinal de saída do efeito tearing |
8 | PWM | Ajuste de luz de fundo |
9 | Terra | Chão |
10 | D0P |
Entrada positiva de dados MIPI
|
11 | Não |
Entrada negativa de dados MIPI
|
12 |
Terra
|
Chão
|
13 | D1P |
Entrada positiva de dados MIPI
|
14 | D1N | Entrada negativa de dados MIPI |
15 | Terra | Chão |
16 | CLKP |
Entrada de relógio positivo MIPI
|
17 | CLKN | Entrada de clock negativo MIPI |
18 | Terra |
Chão
|
19 | NC |
Sem conexão
|
20 |
NC
|
Sem conexão |
21 |
Terra
|
Chão
|
22 |
ID0
|
ID0 |
23 | ID1 | ID1 |
24 | Terra | Chão |
25 | NC | Sem conexão |
26 | NC | Sem conexão |
27 | NC | Sem conexão |
28 | NC | Sem conexão |
29 | NC | Sem conexão |
30 | NC | Sem conexão |
Características:
Tamanho do LCD: 2,8'' (Normal, IPS). O brilho pode ser ajustado de acordo com as necessidades do cliente.
Design FPC: Interface personalizada e definição de pinos/Formato e material FPC personalizados
Ângulo de visão do LCD: gama completa de opções de LCD IPS Ângulo de visão super amplo Solução de filme O com polarizador antirreflexo ou ofuscante
Design de luz de fundo (BL): Dimensão de contorno personalizada BL Material da estrutura: Meta/Plástico/Metal e plástico integrados/Vida útil de até 30 mil horas, alto brilho de até 300 nits
CTP personalizado de 0,96-50 polegadas: soluções de toque único na célula, na célula, G+G, G+F, G+F+F com colagem óptica OCA e OCR
