Descrição:

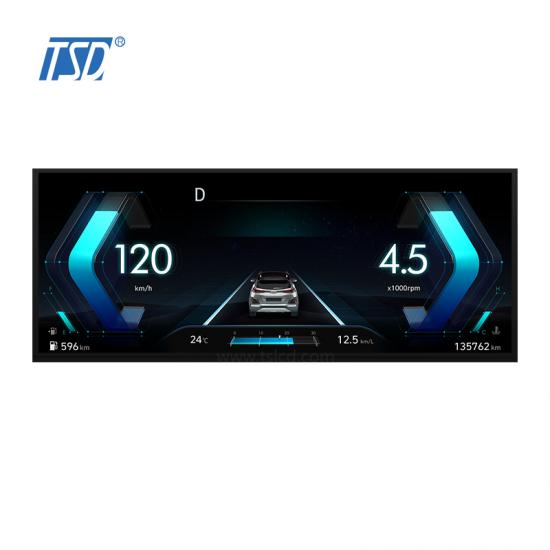

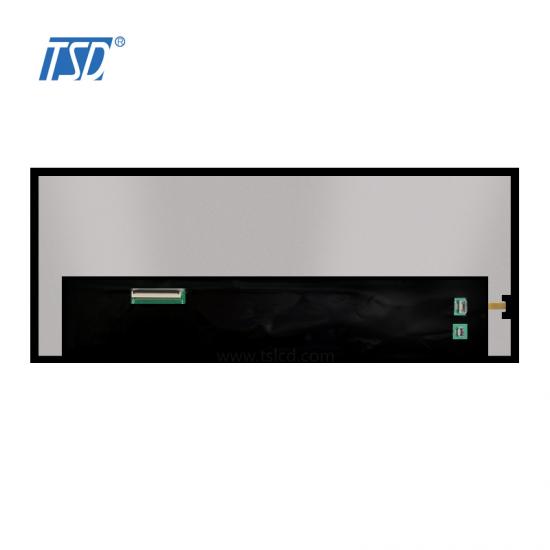

O TST150FHHH-05 é um display de cristal líquido (LCD) com transistor de película fina (TFT) de matriz ativa colorida que utiliza TFT de silício amorfo como dispositivo de comutação. Este modelo é composto por um painel LCD TFT, uma luz de fundo e um circuito de acionamento. Este LCD TFT possui uma área de exibição ativa de 15,0 polegadas na diagonal, com resolução de 1920 pixels horizontais por 720 pixels verticais.

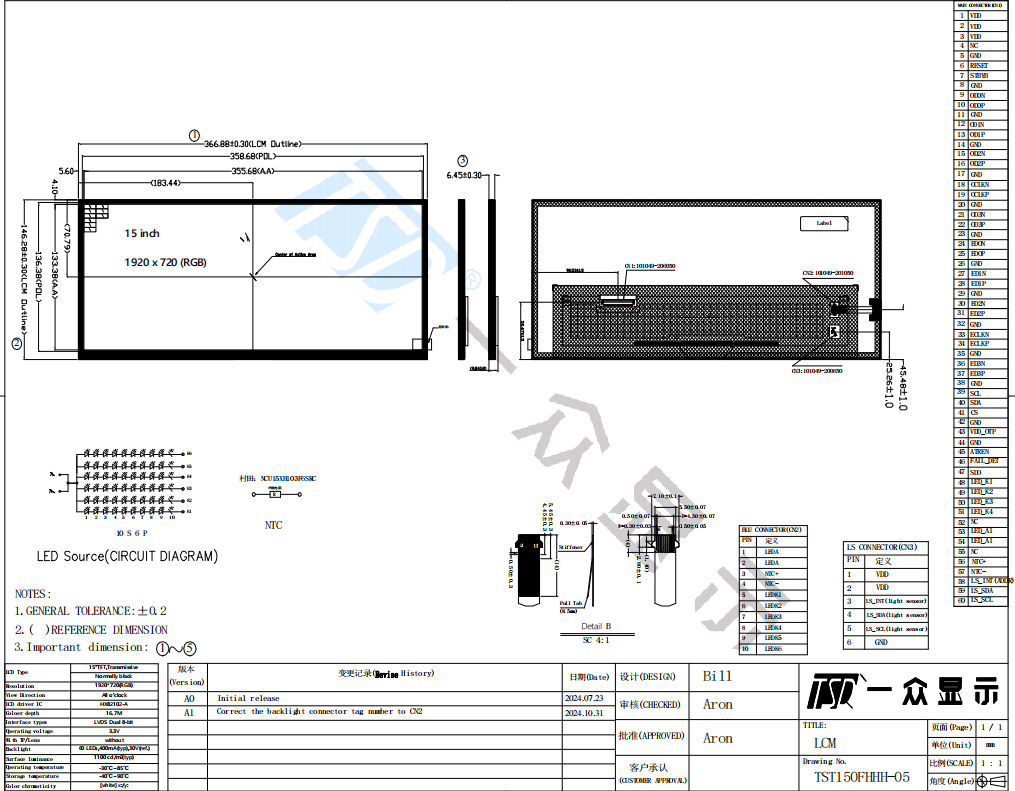

Desenho:

Especificações:
| Especificação geral | ||
| Peça nº. | TST150FHHH-05 | |
| ODimensão do esboço (mm) | 366,88 x 146,28 x 6,45 mm |
|
| Área ativa (mm) | 355,68 x 133,38 mm |
|
| Resolução (pontos) | 1920x720 | |
| Temperatura de operação (°C) | -30 ~ +85°C | |
| Temperatura de armazenamento (°C) | -40 ~ +90°C | |
| Número de pixels | 1920(H)xRGBx720(V) | |
| Painel de toque | sem | |
| Brilho | 1100 cd/m2 | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 15 polegadas | |
| Tratamento de superfície | Antirreflexo | |
| Ver direção | Todos |
|
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (típico) |
| Sistema B/L | A definir (típico) | |
| Interface | LVDS | |
| Vida útil do módulo (horas) | 30.000 | |
| Descrição dos pinos | ||
| PIN nº. | Símbolo | Descrição |
| 1 | VDD | Fonte de alimentação +3,3 V (típico) |
| 2 | VDD | Fonte de alimentação +3,3 V (típico) |
| 3 | VDD | Fonte de alimentação +3,3 V (típico) |
| 4 | NC |
Sem conexão |
| 5 | Terra | Chão |
| 6 | RETX | Reiniciar |
| 7 | STBYB | Modo de espera |
| 8 | Terra | Chão |
| 9 | RXO_0N | Dados de entrada LVDS 0 par de portas |
| 10 | RXO_0P | Dados de entrada LVDS 0 par de portas |
| 11 | Terra | Chão |
| 12 | RXO_1N | Dados de entrada LVDS 1 par de portas |
| 13 | RXO_1P | Dados de entrada LVDS 1 par de portas |
| 14 | Terra | Chão |
| 15 | RXO_2N | Dados de entrada LVDS 2 pares de portas |
| 16 | RXO_2P | Dados de entrada LVDS 2 pares de portas |
| 17 | Terra | Chão |
| 18 | RXO_CKN | Par de portas CLK de dados de entrada LVDS |
| 19 | RXO_CKP | Par de portas CLK de dados de entrada LVDS |
| 20 | Terra | Chão |
| 21 | RXO_3N | Dados de entrada LVDS 3 pares de portas |
| 22 | RXO_3P | Dados de entrada LVDS 3 pares de portas |
| 23 | Terra | Chão |
| 24 | RXO_0N | Dados de entrada LVDS 0 par de portas |
| 25 | RXO_0P | Dados de entrada LVDS 0 par de portas |
| 26 | Terra | Chão |
| 27 | RXE_1N | Dados de entrada LVDS 1 par de portas |
| 28 | RXE_1P |
Dados de entrada LVDS 1 par de portas |
| 29 | Terra | Chão |
| 30 | RXE_2N | Dados de entrada LVDS 2 pares de portas |
| 31 | RXE_2P | Dados de entrada LVDS 2 pares de portas |
| 32 | Terra | Chão |
| 33 | RXE_CKN | Par de portas CLK de dados de entrada LVDS |
| 34 | RXE_CNP | Par de portas CLK de dados de entrada LVDS |
| 35 | Terra | Chão |
| 36 | RXE_3N | Dados de entrada LVDS 3 pares de portas |
| 37 | RXE_3P | Dados de entrada LVDS 3 pares de portas |
| 38 | Terra | Chão |
| 39 | LCM_SCL | LCM SCL para IIC |
| 40 | LCM_SDA | LCM SDA para IIC |
| 41 | LCM_CS | Seleção de chip para SPI |
| 42 | Terra | Chão |
| 43 | VDD_OTP | Sem conexão |
| 44 | Terra | Chão |
| 45 | ATREN |
Habilitar recarga automática de OTP/EEPROM a cada 60 quadros.
Ao parar de recarregar ou alterar valores de registro por SPI/I2C, ATREN deve ser mantido em 0 |
| 46 | Falha_DET | Sinal de detecção de modo de falha do painel |
| 47 | NC | Sem conexão |
| 48 | LEDK1 | Cátodo 1 |
| 49 | LEDK2 | Cátodo 2 |
| 50 | LEDK3 |
Cátodo 3 |
| 51 | LEDK4 | Cátodo 4 |
| 52 | NC | Sem conexão |
| 53 | LEDA1 | Potência do LED (ânodo) |
| 54 | LEDA2 | Potência do LED (ânodo) |
| 55 | NC | Sem conexão |
| 56 | NTC+ | NTC_Outro |
| 57 | NTC- | NTC_Cátodo |
| 58 | LS-INT(ENDEREÇO) | Sensor de luz |
| 59 | LS_SDA | Sensor de luz |
| 60 | LS_SCL | Sensor de luz |
Características:
- - Resolução 1920 x 720
- Somente modo DE (Data Enable)
- Interface LVDS
- PSWG (Grupo de Trabalho de Padronização de Painéis)
- Ampla temperatura de operação - - Conformidade com RoHS
Aplicações:
-Monitor LCD TFT
- Aplicação de fábrica
- Diversão- - Veículo
