Descrição:

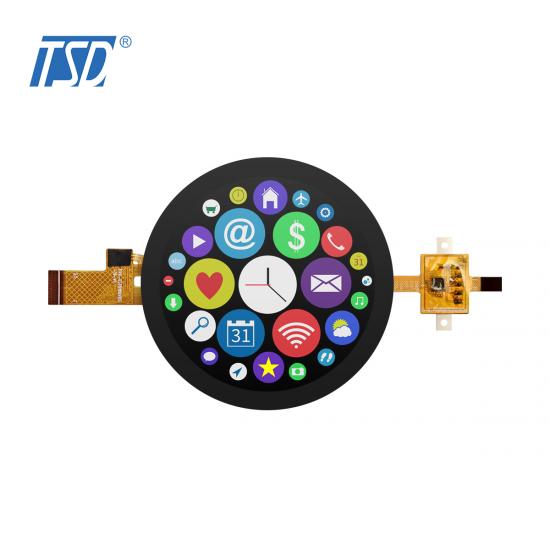

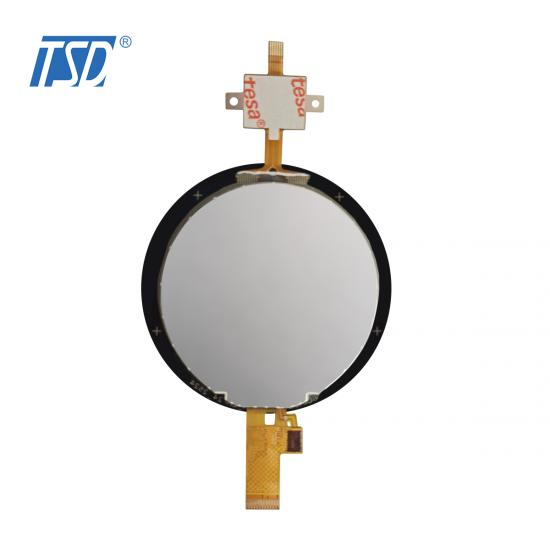

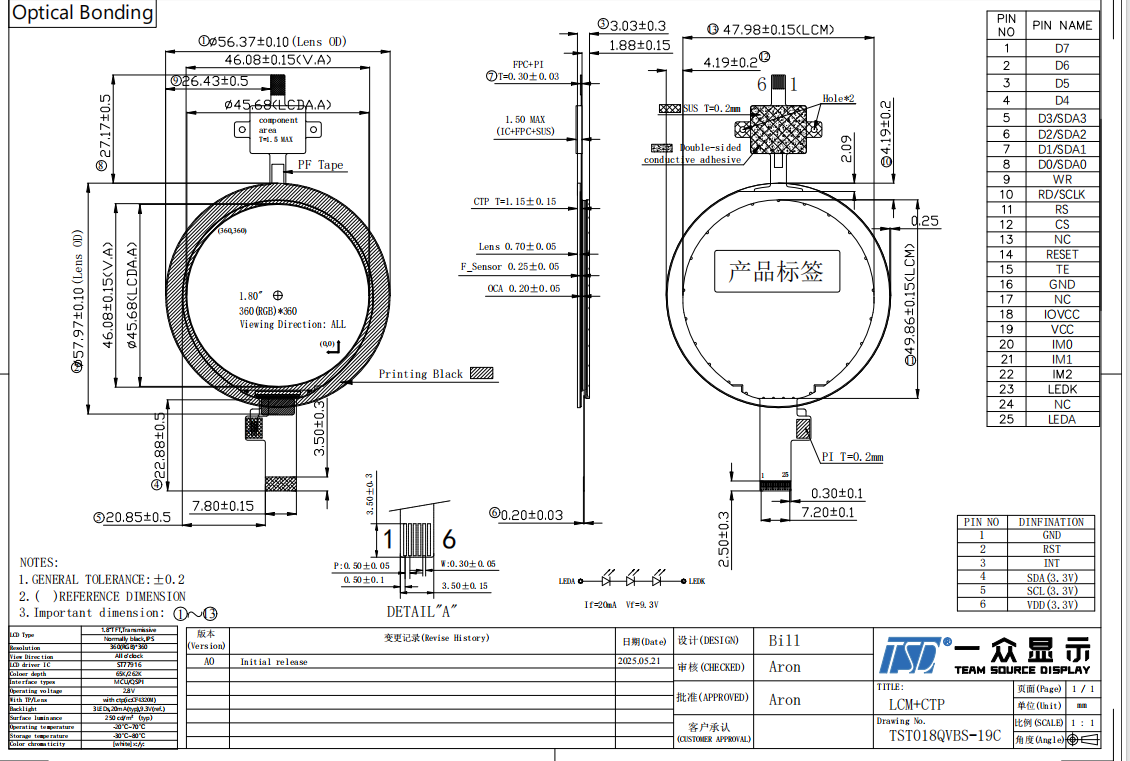

Desenho:
Especificação
|
Especificação geral |
||
|
Peça nº. |

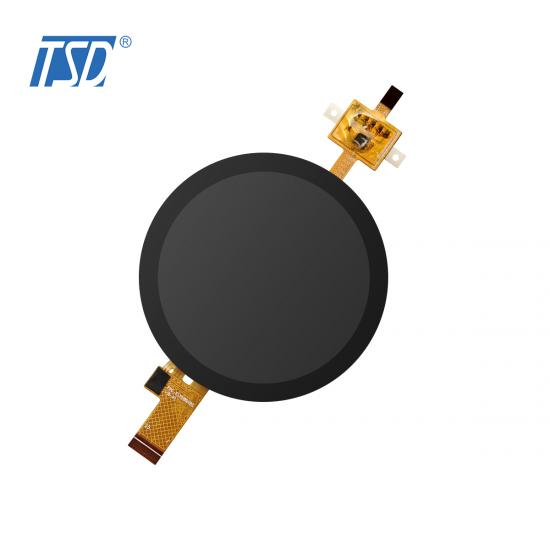

TST018QVBS-19C
|
|
|
Dimensão do contorno (mm) |
56,37(A) x 56,37(V) x3,31(P) |
|
|
Área ativa (mm) |
46,08(A) x 46,08(V) |
|
|
Resolução (pontos) |
360 x (RGB) × 360 |
|
|
Temperatura de operação (°C) |
-20 ~ +70°C |
|
|
Temperatura de armazenamento (°C) |
-30 ~ +80°C |
|
|
Brilho |
250 (típico) |
|
|
Painel de toque |
Com CTP |
|
|
Modo de exibição |
Preto normal, IPS |
|
|
Ver direção |
Todas as horas |
|
|
Peso (g) |
A definir |
|
|
Interface |
MCU / QSPI |
|
|
Circuito integrado LCD |
ST77916 |
|
|
CTP CI |
CF4320M |
|
|
Descrição dos pinos |
||
|
PIN nº. |
Símbolo |
Descrição |
|
1 |
D7 |
Barramento de dados MCU |
|
2 |
D6 |
Barramento de dados MCU
|
|
3 |
D5 |
Barramento de dados MCU
|
|
4 |
D4 |
Barramento de dados MCU
|
|
5 |
D3/SDA3
|
Entrada/saída de dados da interface MCU Data Bus e QSPI.
|
|
6 |
D2/SDA2
|
Entrada/saída de dados da interface MCU Data Bus e QSPI.
|
|
7 |
D1/SDA1 |
Entrada/saída de dados da interface MCU Data Bus e QSPI.
|
|
8 |
D0/SDA0
|
Entrada/saída de dados da interface MCU Data Bus e QSPI.
|
|
9 |
WR |
Habilitar gravação na interface paralela do MCU.
|
|
10 |
RD/SCLK
|
Habilitação de leitura na interface paralela do MCU e clock na interface SPI.
|
|
11 |
RS |
Pino de seleção de dados/comando
|
|
12 |
CS |
Seleção de chips
|
|
13 |
NC |
Sem conexão |
|
14 |
REINICIAR
|
Pino de reinicialização do chip (baixo ativo)
|
|
15 |
TE |
Sinal de efeito de rasgo |
|
16 |
Terra |
Aterramento do sistema. (0V)
|
|
17 |
NC |
Aterramento do sistema. (0V)
|
|
18 |
IOVCC |
Fonte de alimentação de E/S do LCD
|
|
19 |
VCC |
Fonte de alimentação do LCD
|
|
20 |
IM0 |
Selecione o modo de interface do sistema.
Se IM[2:0] para [0,1,1], esta configuração é QSPI;
Se IM[2:0] para [1,1,1], esta configuração é MCU 8 bits;
Para mais configurações, consulte a folha de especificações do CI
|
|
21 |
IM1 |
|
|
22 |
IM2 |
|
|
23 |
LEDK |
Pino de entrada do cátodo K de luz de fundo.
|
|
24 |
NC |
Sem conexão |
|
25 |
LEDA |
Luz de fundo
Um ânodo
pino de entrada.
|
Aplicações:
1. Equipamentos eletrônicos de escritório: máquina de contar dinheiro, aparelho telefônico de escritório, copiadora.
2. Eletrodomésticos: geladeira, ar condicionado, fogão de indução, fornos de micro-ondas.
3. Instrumentos: termômetro clínico, testador de fios, relógios digitais, balança eletrônica.
4. Dispositivos médicos: esfigmomanômetro, aparelho de ECG
5. Equipamentos esportivos: esteira.
6. Equipamentos de controle industrial: controle remoto, máquina de cartão perfurado.
7. Exibição do terminal de informações: POS, PDA, dispositivos portáteis.
