Descrição:

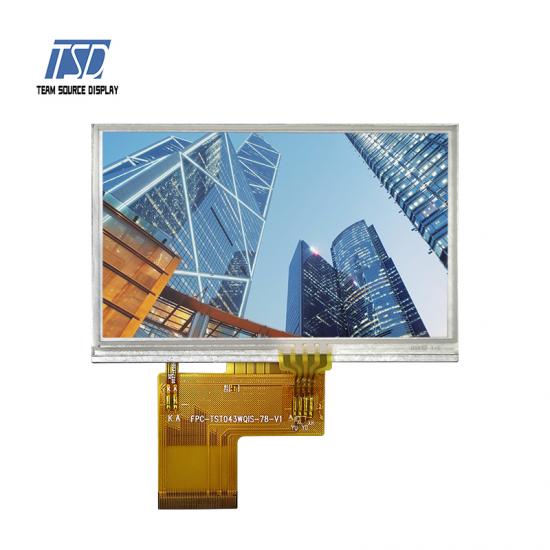

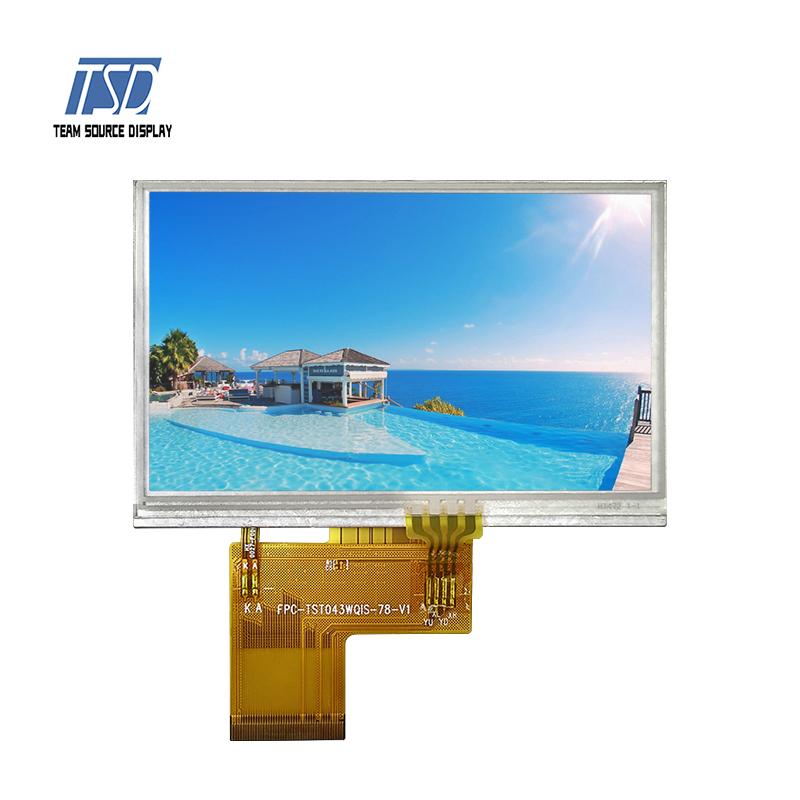

TST043WQIS-78 é um módulo de display LCD RGB de 24 bits com resolução 480x272 de 4,3 polegadas. A luz de fundo é de 450 nits, os LEDs brancos são 9, a corrente de luz de fundo é de 20 mA e a tensão de luz de fundo é de 28,8 V, que pode ser personalizada. Para este módulo LCD TFT de 4,3 polegadas, o driver IC é ST7282, a direção de visualização é 12 horas, a profundidade de cor é 16,7M, luz de fundo branca e modo transmissivo.

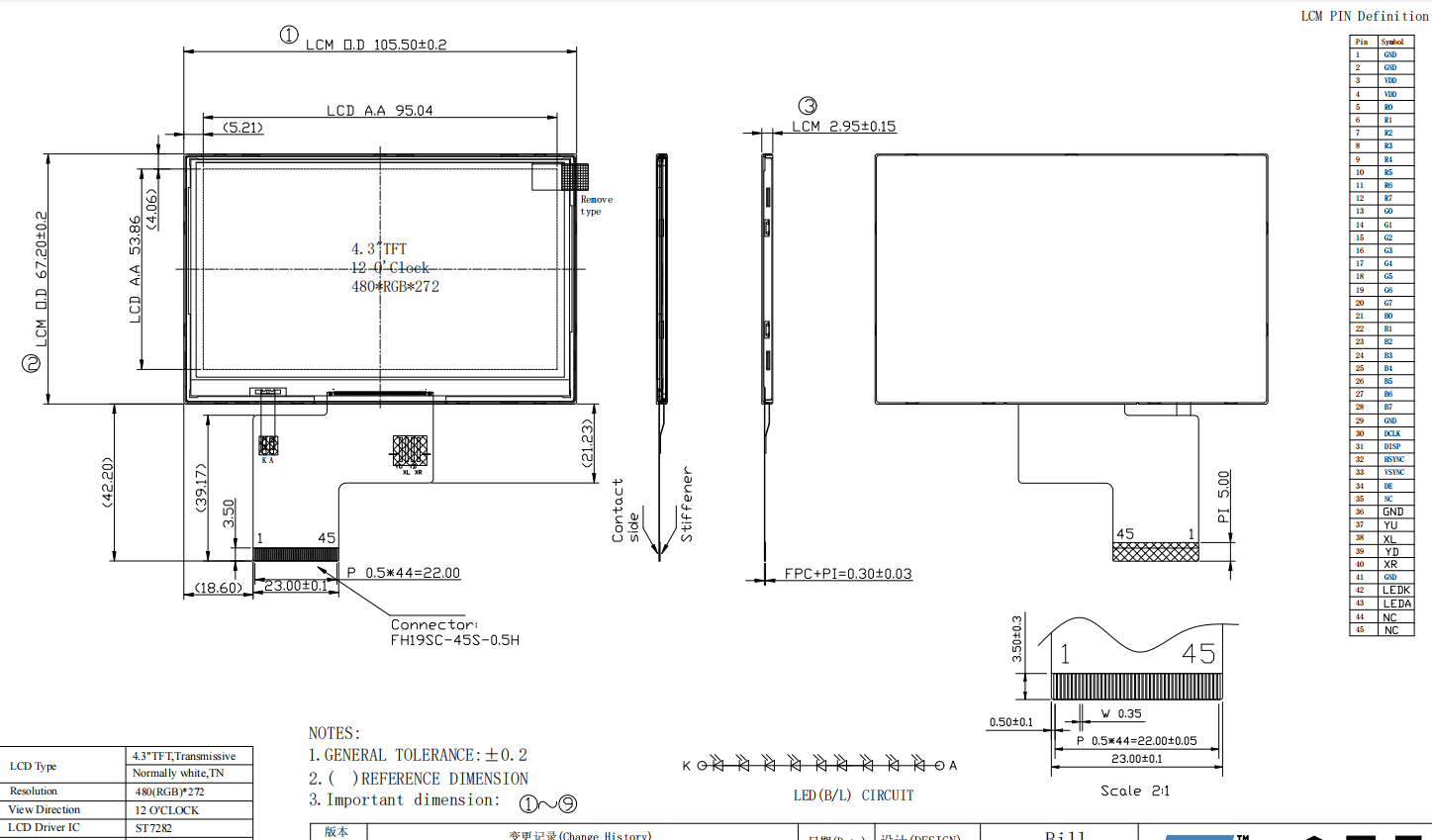

Desenho:
Especificações:
| Especificação geral | ||
| Número da peça | TST043WQIS-78 | |
| O contorno Dimensão (mm) | 105,5x67,2x2,95 | |
| Área ativa (mm) | 95,04x53,86 | |
| Resolução (pontos) | 480x272 | |
| Temperatura operacional (°C) | -20 ~ +70 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Número de pixels (pixels) | 480(H)xRGBx272(V) | |
| Painel de toque | sem CTP | |
| IC do driver | ST7282 | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Branco normal, TN, TFT de 4,3 polegadas | |
| Tratamento da superfície | Anti-reflexo | |
| Ver direção | Todos |
|
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (Típ.) |
| Sistema B/L | A definir (Típ.) | |
| Interface | RGB 24 bits |
|
| Vida útil do módulo (horas) | 20.000-40.000 | |
| Descrição dos pinos | |
| Pino nº. | Símbolo |
| 1-2 | GND |
| 3-4 | VDD |
| 5-12 | R0-R7 |
| 13-20 | G0-G7 |
| 21-28 | B0-B7 |
| 29 | GND |
| 30 | DCLK |
| 31 | DISP. |
| 32 | HSYNC |
| 33 | VSYNC |
| 34 | DE |
| 35 | NC |
| 34 | DE |
| 35 | NC |
| 36 | GND |
| 37 | VOCÊ |
| 38 | XL |
| 39 | YD |
| 40 | ano |
| 41 | GND |
| 42 | LEDK |
| 43 | LEDA |
| 44-45 | NC |
Formulários:
Para nosso display LCD 480x272 de 4,3 polegadas TST043WQIS-78, normalmente usado em produtos domésticos inteligentes, como termostato inteligente, máquina de café, máquina de lavar.
Características do produto:
Este módulo de exibição é um display de cristal líquido (LCD) TFT (Thin Film Transistor) de matriz ativa colorida do tipo transmissivo que pode ser usado em muitas aplicações. Este módulo é composto por um FOG, um circuito de driver e uma unidade de luz de fundo. A resolução de 4,3" contém 480x272 pontos e pode exibir até 16,7 milhões de cores.
