Descrição:

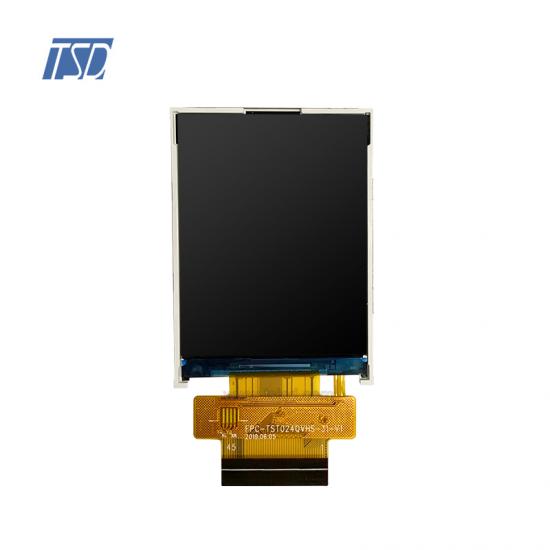

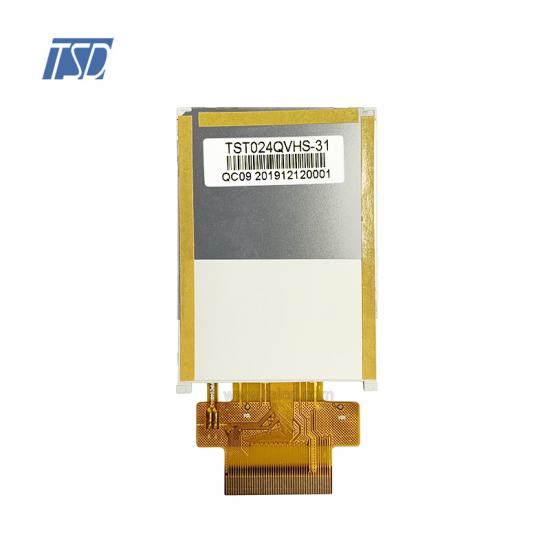

TST024QVHS-34 é um módulo de display LCD de 10 pinos com interface SPI de resolução 240x320 de 2,4 polegadas, sem painel de toque capacitivo padrão. A luz de fundo é de 400 nits, os LEDs brancos são 4, a corrente de luz de fundo é de 20mA e a tensão de luz de fundo é de 12V, que pode ser personalizada. Para este módulo LCD TFT de 2,4 polegadas, o driver IC é ST7789V, a direção de visualização é livre, todas as horas, a profundidade de cor é 65K, luz de fundo branca e modo transmissivo.
Desenho:
Especificações:
| Especificação geral | ||
| Número da peça | TST024QVHS-34 | |
| Dimensão do contorno (mm) | 42,72x59,46x2,30 |
|
| Área ativa (mm) | 36,72x48,96 | |
| Resolução (pontos) | 240x320 | |
| Temperatura operacional (°C) | -20 ~ +70 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Número de pixels (pixels) | 240(H)xRGBx320(V) | |
| Painel de toque | sem CTP | |
| IC do driver | ST7789V | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 2,4 polegadas | |
| Tratamento da superfície | Anti-reflexo | |
| Ver direção | Todos |
|
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (Típ.) |
| Sistema B/L | A definir (Típ.) | |
| Interface | IPS |
|
| Vida útil do módulo (horas) | 30.000-40.000 | |
| Descrição dos pinos | ||
| Pino nº. | Símbolo | Descrição |
| 1 | REINICIAR | Redefinir sinal de entrada |
| 2 | SPI_MOSI | Sinal de entrada/saída de dados seriais |
| 3 | SPI_SCK | Sinal de entrada de relógio serial |
| 4 | LCD_DC | Pino de seleção de dados/comando |
| 5 | LCD_CS | Sinal de seleção de chip |
| 6 | VDD3V | Fonte de energia |
| 7 | GND | aterramento do sistema |
| 8 | LEDA | Retroiluminação A Pino de entrada Aode |
| 9 | LEDK | Pino de entrada do cátodo K da luz de fundo |
| 10 | TE | Sinal de saída de efeito de rasgo |
Formulários:

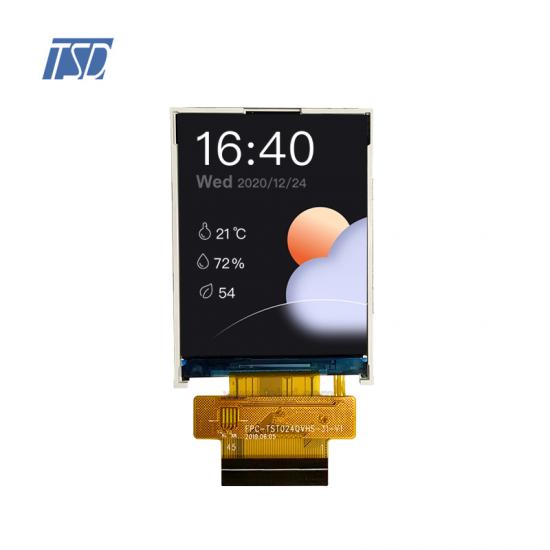

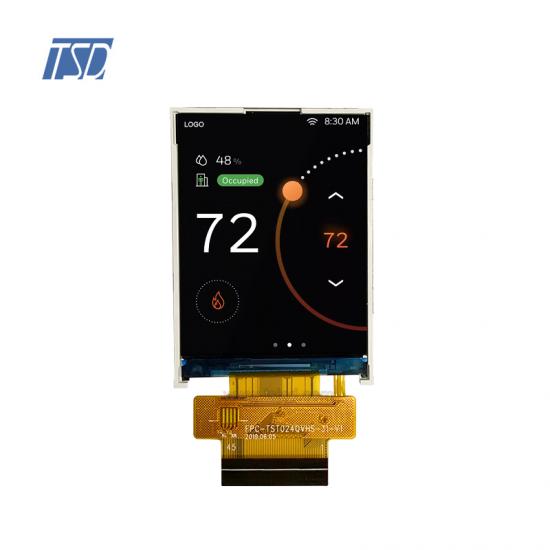

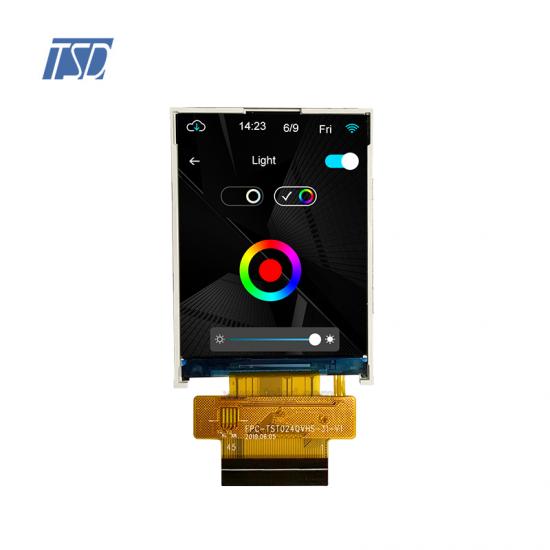

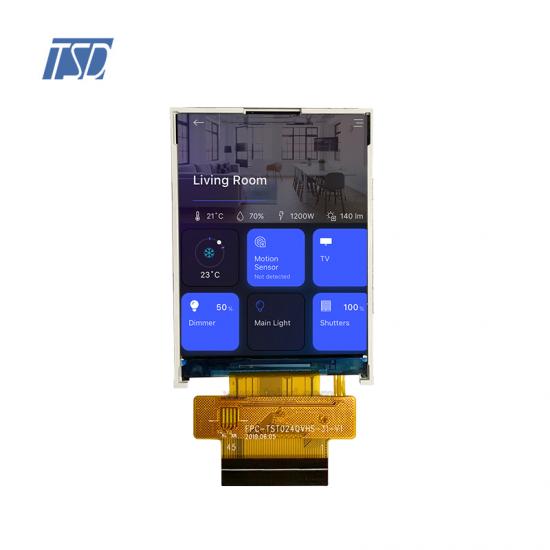

Para nosso display LCD de 2,4 polegadas TST024QVHS-34, normalmente usado em produtos domésticos inteligentes, como termostato inteligente, painel de controle de temperatura e umidade, para torná-lo uma vida muito inteligente.
Características do produto:
Este módulo de exibição é um display de cristal líquido (LCD) TFT (Thin Film Transistor) de matriz ativa colorida do tipo transmissivo que pode ser usado em muitas aplicações. Este módulo é composto por um FOG, um circuito de driver e uma unidade de retroiluminação. A resolução de 2,4 "contém 240x320 pontos e pode exibir até 65 mil cores.
