Descrição:

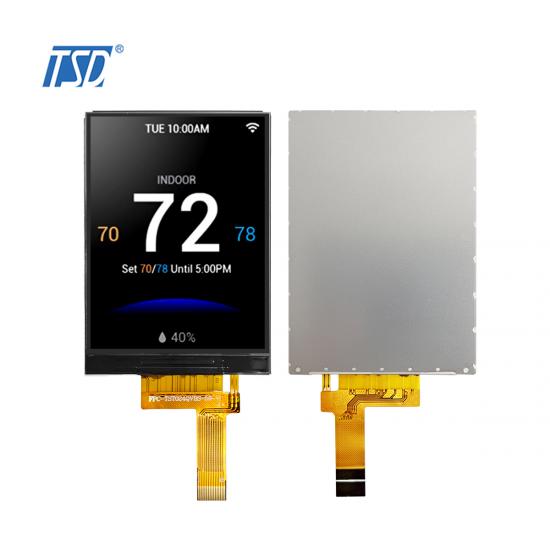

O TST024QVBS-59 é um módulo LCD TFT IPS de 2,4 polegadas com interface 4 SPI, disponível para personalização da tela sensível ao toque. Possui painel IPS com ângulo de visão completo e resolução de 240x320. As dimensões externas são 40,44x57mm e a espessura é 2,26mm. A área ativa é 36,72x48,96mm. O circuito integrado do driver do LCD é o ST7789P3, com tensão de operação de 2,8V a 3,3V. A temperatura de operação é de -30 a 80°C e a temperatura de armazenamento é de -30 a +80°C, sendo adequado para aplicações automotivas, como rodas de 2 rodas.

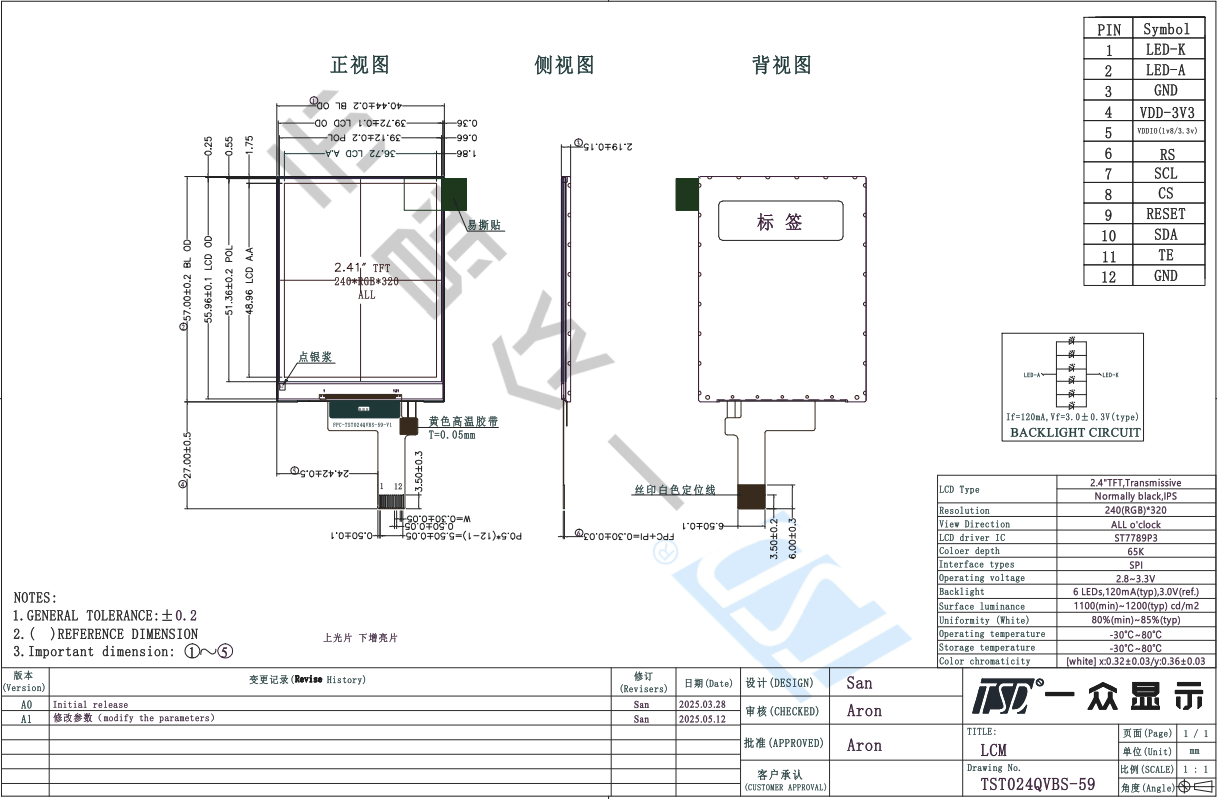

Desenho:
Especificações:
| Especificação geral | ||
| Peça nº. | TST024QVBS-59 | |
| O Dimensão do esboço (mm) | 40,44 x 57 x 2,26 | |
| Área ativa (mm) | 36,72 x 48,96 | |
| Resolução (pontos) | 240x320 | |
| Temperatura de operação (°C) | -30 ~ +80 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Número de pixels | 240(H)xRGBx320(V) | |
| Painel de toque | sem | |
| Driver IC | ST7789P3 | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 2,4 polegadas | |
| Tratamento de superfície | Antirreflexo | |
| Ver direção |
Todos
|
|
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (típico) |
| Sistema B/L | A definir (típico) | |
| Interface |
SPI
|
|
| Vida útil do módulo (horas) | 30.000-40.000 | |
| Descrição dos pinos | ||
| PIN nº. | Símbolo | Descrição |
| 1 | LEDK | B pino de entrada do cátodo acklight K |
| 2 | LEDA | Pino de entrada e saída do método de retroiluminação A |
| 3 | Terra | Aterramento do sistema (0V) |
| 4 | VDD 3V3 | Fonte de energia |
| 5 | VDD E/S_(1,8/3,3V) | Fonte de energia |
| 6 | RS | Exibir pino de seleção de dados/comando na interface paralela |
| 7 | SCL | Pino de relógio da interface SPI |
| 8 | CSX | PIN de seleção de chip |
| 9 | REINICIAR | Redefinir o pino. Definir qualquer um dos pinos como baixo inicializa o LSI. Deve ser redefinido após o fornecimento de energia. |
| 10 | SDA | Pino de entrada da interface SPI |
| 11 | TE | O sinal de efeito de ruptura é usado para sincronizar o MCU com a memória do quadro |
| 12 | Terra | Aterramento do sistema (0V) |
Aplicações:
Nosso LCD TFT colorido de 2,4 polegadas foi projetado especificamente para aplicações automotivas e de mobilidade, incluindo scooters elétricas, motocicletas e outros sistemas de veículos compactos. Este display compacto, porém robusto, oferece visibilidade nítida, alto brilho (opcional) e amplos ângulos de visão, garantindo que informações críticas (velocidade, nível da bateria, navegação, etc.) permaneçam legíveis em diversas condições de iluminação.
Principais recursos para integração de veículos:
✔ Legibilidade à luz solar: opções de alta luminância (até 1200 nits) para visibilidade externa
✔ Ampla faixa de temperatura (-30°C a +80°C ou personalizada) para operação confiável em todos os climas
✔ Resistente a vibrações e choques: estrutura reforçada para durabilidade em estradas irregulares
✔ Interface personalizada: suporta interface SPI; pode exibir velocímetro, ícones de bateria, indicadores de aviso, etc.
Aplicações típicas:
Painéis de scooter/motocicleta elétrica
Exibições do sistema de gerenciamento de bateria
Telas compactas de telemetria de veículos
