Descrição:

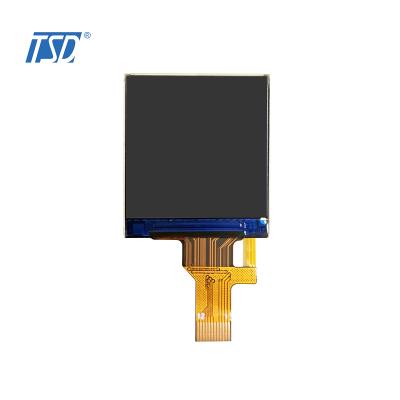

TST013QVHS-07 é um módulo tft lcd quadrado de 1,3 polegadas com resolução de 240x240, é uma interface SPI de 4 fios em 12 pinos e pode ser personalizado para outro mapa de pinos. O brilho é de 550 lêndeas. É adequado para aplicação interna, como relógio inteligente, display de controle de termostato, gravadores híbridos, dispositivo de medição de temperatura, etc. A corrente de luz de fundo é 40mA e a tensão de luz de fundo é 3,2V, com 2 LEDs de luz de fundo. Este módulo LCD TFT de 1,3 polegadas foi projetado com ST7789V3, a direção de visualização é todas as horas, a profundidade de cor é de 65K, luz de fundo branca e tipo transmissivo.
Desenho:
Especificações:
| Especificação geral | ||
| Número da peça | TST013QVHS-07 | |
| Dimensão do contorno (mm) | 26,16x29,22x1,43 |
|
| Área ativa (mm) | 23,40x23,40 | |
| Resolução (pontos) | 240x240 | |
| Temperatura operacional (°C) | -10 ~ +60 °C | |
| Temperatura de armazenamento (°C) | -20 ~ +70 °C | |
| Número de pixels (pixels) | 240(H)xRGBx240(V) | |
| Painel de toque | sem CTP | |
| IC do driver | ST7789V3 | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Normalmente preto, IPS, TFT de 1,3 polegadas | |
| Tratamento da superfície | Anti-reflexo | |
| Ver direção | Todos |
|
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (Típ.) |
| Sistema B/L | A definir (Típ.) | |
| Interface | MIPI |
|
| Vida útil do módulo (horas) | 30.000-40.000 | |
| Descrição dos pinos | ||
| Pino nº. | Símbolo | Descrição |
| 1 | GND | Aterramento do sistema. (0V) |
| 2 | LEDK | Retroiluminação K Pino de entrada do cátodo. |
| 3 | LEDK | Retroiluminação K Pino de entrada do cátodo. |
| 4 | VDD | Fonte de energia |
| 5-6 | GND | Aterramento do sistema. (0V) |
| 7 | D/C | Pino de seleção de dados/comando Baixo: comando Alto:dados |
| 8 | CS | Seleção de chip de comunicação serial |
| 9 | SCL | Entrada de relógio de comunicação serial |
| 10 | IASD | Entrada/saída de dados de comunicação serial |
| 11 | REINICIAR | Pino de reinicialização do chip (baixa potência) |
| 12 | GND | Chão |
Formulários:
Este pequeno display LCD redondo é adequado para display de controle de termostato, gravadores híbridos e dispositivo de medição de temperatura.
Características do produto:
TST013QVHS-07 é um módulo de exibição TFT quadrado, cEste modo1,3 polegadas com resolução diagonal em 480 pixels horizontais por 480 pixels verticais). Cada pixel é dividido em pontos vermelhos, verdes e azuis que são organizados em duas faixas de domínio e este painel pode exibir 65 mil cores. Em relação à retroiluminação, ela é de 550 nit e 2 LEDs, corrente é de 40mA e tensão de 3,2V. A relação de contraste é de 800:1.
