Descrição:

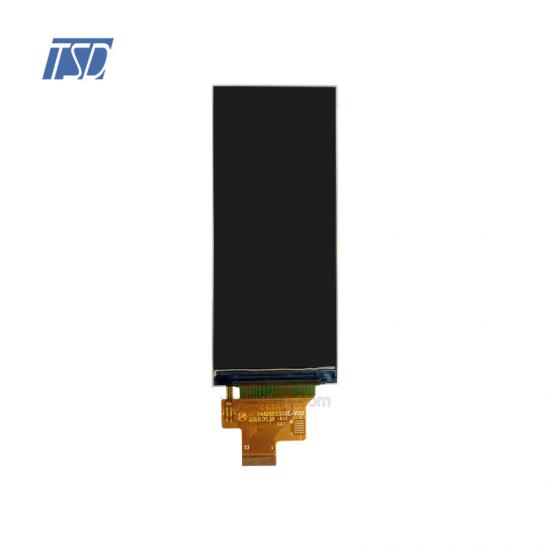

TST035WVBS-53 é um módulo de display LCD de interface RGB de 16 bits com resolução de 3,4 polegadas e 340x800, sem painel de toque capacitivo padrão. A luz de fundo é de 330 nits, a corrente de confirmação é de 15mA, que pode ser personalizada. Para este módulo TFT LCD de 3,46 polegadas, o driver IC é ST7789V, a direção de visualização é livre, todas as horas, a profundidade de cor é 262K, luz de fundo branca e modo transmissivo.
Desenho:
Especificações:
| Especificação geral | ||
| Número da peça | TST035WVBS-53 | |
| Dimensão do contorno (mm) | 37,27x89x1,6 |
|
| Área ativa (mm) | 33,966x81 | |
| Resolução (pontos) | 340 x 800 | |
| Temperatura operacional (°C) | -20 ~ +70 °C | |
| Temperatura de armazenamento (°C) | -30 ~ +80 °C | |
| Número de pixels (pixels) | 340(H)xRGBx800(V) | |
| Painel de toque | sem CTP | |
| IC do driver | ST7701S | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 3,46 polegadas | |
| Tratamento da superfície | Anti-reflexo | |
| Ver direção | Todos |
|
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (Típ.) |
| Sistema B/L | A definir (Típ.) | |
| Interface | RGB 16 bits |
|
| Vida útil do módulo (horas) | 20.000-30.000 | |
| Descrição dos pinos | ||
| Pino nº. | Símbolo | Descrição |
| 1 | GND | Aterramento de energia |
| 2 | VDD | Fonte de alimentação para analógico, VDD = 2,4 V ~ 3,3 V. |
| 3 | IASD | Pino de entrada/saída da interface SPI. Os dados são armazenados na borda ascendente do sinal SCL. |
| 4 | SCL | Este pino é usado para ser o relógio da interface serial. |
| 5 | CS | Pino de seleção de chip; Habilitação baixa, desabilitação alta. |
| 6 | REINICIAR | Este sinal irá reiniciar o dispositivo e deve ser aplicado para inicializar corretamente o chip. O sinal está ativo em nível baixo. |
| 7-22 | D15-D0 | Dados RGB |
| 23 | DE | Sinal de habilitação de dados para operação da interface RGB. |
| 24 | PCLK | Sinal de relógio para operação da interface RGB. |
| 25 | HSYNC | Entrada de sinal horizontal |
| 26 | VSYNC | Entrada de sinal vertical |
| 27 | LEDA | Ânodo LED |
| 28 | LEDK | Cátodo LED |
| 29 | TP-RESET | Reinicialização do sistema do painel de toque ； Se não for usado, deixe este pino aberto. |
| 30 | TP-INT3.0V | Interrompa o sinal para o processador principal do Painel de Toque; Se não for usado, deixe este pino aberto. |
| 31 | TP-SDA3.0V | Sinal de dados I²C do Painel de Toque; Se não for usado, deixe este pino aberto. |
| 32 | TP-SCL3.0V | Sinal de relógio I²C do painel de toque; se não for usado, deixe este pino aberto. |
| 33 | TP-VCC3.0V | Fonte de alimentação analógica do Touch Panel. Se não for usado, deixe este pino aberto. |
Formulários:

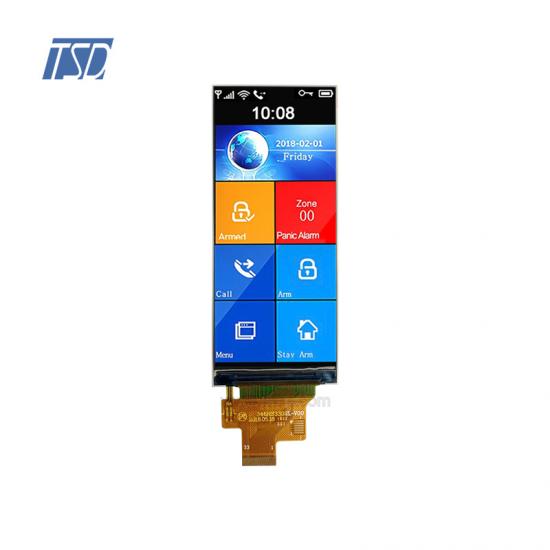

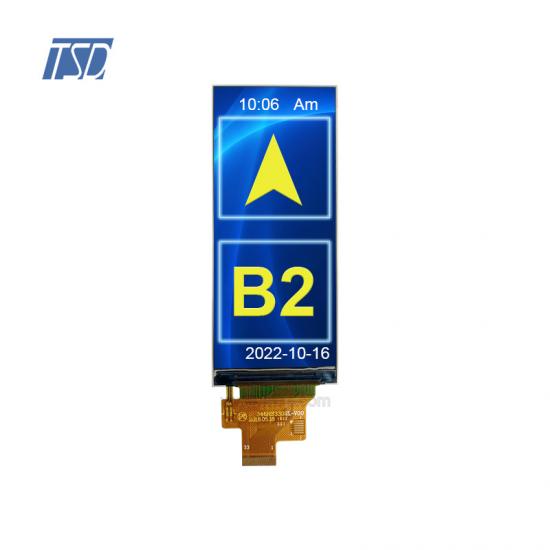

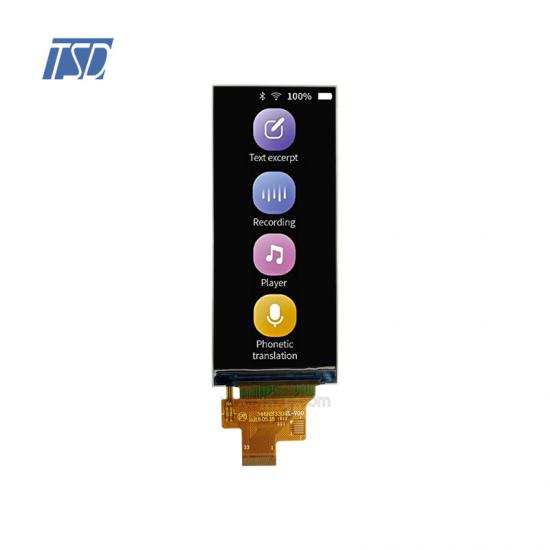

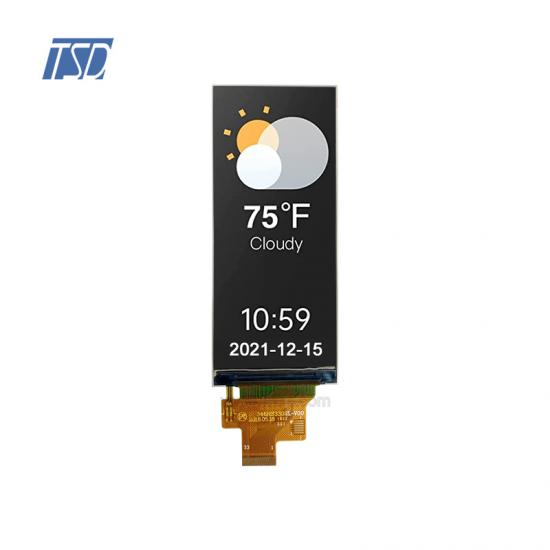

Para nosso display LCD de 2,0 polegadas TST035WVBS-53, normalmente usado em produtos domésticos inteligentes, como termostato inteligente, painel de controle de temperatura e umidade, para torná-lo uma vida muito inteligente.
Características do produto:
Este módulo de exibição é um display de cristal líquido (LCD) TFT (Thin Film Transistor) de matriz ativa colorida do tipo transmissivo que pode ser usado em muitas aplicações. Este módulo é composto por um FOG, um circuito de driver e uma unidade de retroiluminação. A resolução de 3,46 "contém 340x800 pontos e pode exibir até 262 mil cores.
