Módulo LCD IPS TFT TSD de 2,9 polegadas com resolução de 376x960 e interface MIPI.

  • Nome do modelo: TST029FWBS-X12
  • Tipo de LCD: tela LCD TFT de 2,9 polegadas
  • Resolução: 376x960
  • Ângulo de visão: Todas as horas
  • Brilho: 450 cd/m²
  • Driver IC: ST770S
  • Interface: MIPI
  • Tela sensível ao toque: sem
  • Temperatura de operação: -30 ~ +85℃
  • Temperatura de armazenamento: -40 ~ +90℃

Descrição:

O TST029FWBS-X12 é um display LCD IPS TFT de 2,9 polegadas com interface MIPI, disponível para personalização da tela sensível ao toque. Esta especificação aplica-se ao módulo LCD TFT de matriz de pontos transmissiva fornecido pela TEAM SOURCE DISPLAY.

Especificações do LCD: Ciclo de trabalho 1/480, resolução 376xRGBx960 pixels, temperatura de operação de -30 a 85 °C e temperatura de armazenamento de -40 a +90 °C. Para as especificações básicas do circuito integrado do driver, consulte a especificação e o datasheet do CI (ST7701S). Adequado para aplicações automotivas, como veículos de duas rodas.

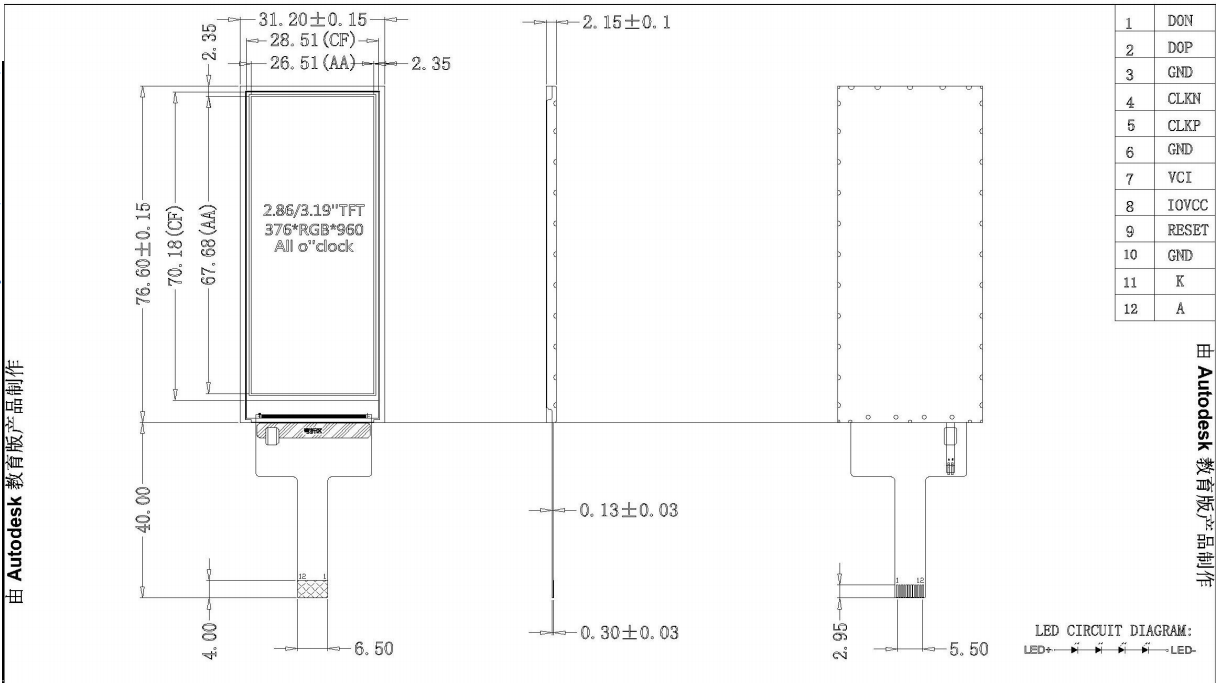

Desenho:

2.9 inch TFT


Especificações:

Especificação geral
Nº da peça TST029FWBS-X12
O Dimensão do contorno (mm) 31,2 x 76,6 x 2,15
Área ativa (mm) 26,51 x 67,88
Resolução (pontos) 376x960
Temperatura de operação (°C) -30 ~ +85 °C
Temperatura de armazenamento (°C) -40 ~ +90 °C
Número de pixels 376(H)xRGBx960(V)
Painel de toque sem
Circuito integrado do driver ST7701S
Arranjo de pixels Faixa RGB
Modo de exibição Preto normal, IPS, TFT de 2,9 polegadas
Tratamento de superfície Antirreflexo
Direção da vista Todos
Peso (g) A definir
Consumo de energia (W) Painel A definir (típico)
Sistema B/L A definir (típico)
Interface MIPI
Tempo de vida do módulo (horas) 30.000

Descrição dos pinos
Nº do pino Símbolo Descrição
1 NÃO sinal de dados MIPI
2 D0P sinal de dados MIPI
3

GND

Chão
4 CLKN sinal de clock MIPI
5 CLKP sinal de clock MIPI
6 GND Chão
7 VCI Tensão de alimentação (2,8V~3,3V)
8 IOVCC Fonte de alimentação para o sistema de E/S (1,8 V ~ 3,3 V)
9 REINICIAR Pino de reinicialização
10 GND Chão
11 K Luz de fundo (-)
12 UM Luz de fundo (+)


Aplicações:

Nosso módulo LCD TFT colorido de 2,9 polegadas, também conhecido como módulo LCD de 2,86 polegadas, foi projetado especificamente para aplicações automotivas e de mobilidade, incluindo scooters elétricas, motocicletas e outros sistemas veiculares compactos. Este display compacto, porém robusto, oferece visibilidade nítida, alto brilho (opcional) e amplos ângulos de visão, garantindo que informações críticas (velocidade, nível da bateria, navegação, etc.) permaneçam legíveis em diversas condições de iluminação.


Principais funcionalidades para integração em veículos:


✔ Legibilidade sob luz solar: Opções de alta luminosidade (até 1000 nits) para visibilidade externa.
✔ Ampla faixa de temperatura (-30 °C a +85 °C ou personalizada) para operação confiável em todos os climas
✔ Resistente a vibrações e impactos: Estrutura reforçada para maior durabilidade em estradas irregulares.
✔ Interface personalizada: Suporta interface MIPI; pode exibir velocímetro, ícones de bateria, indicadores de aviso, etc.


Aplicações típicas:

Painéis de controle para scooters/motocicletas elétricas
O sistema de gerenciamento de bateria exibe
Telas de telemetria para veículos compactos
