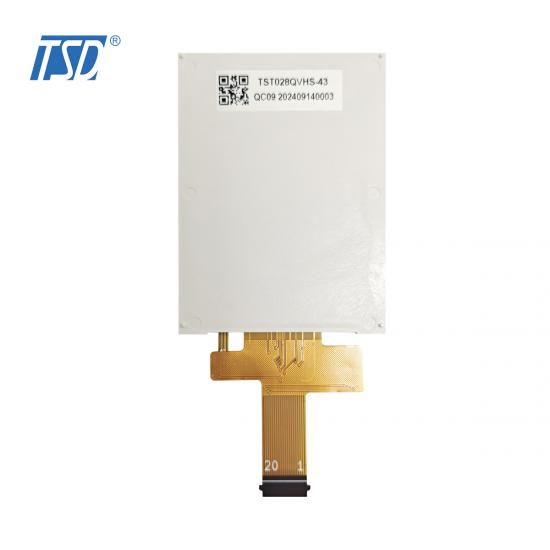

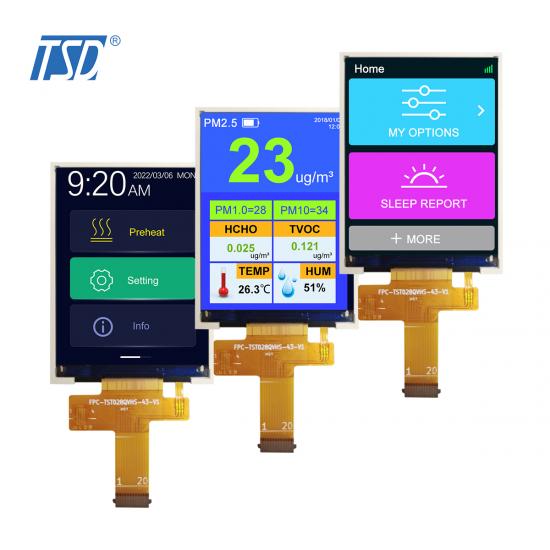

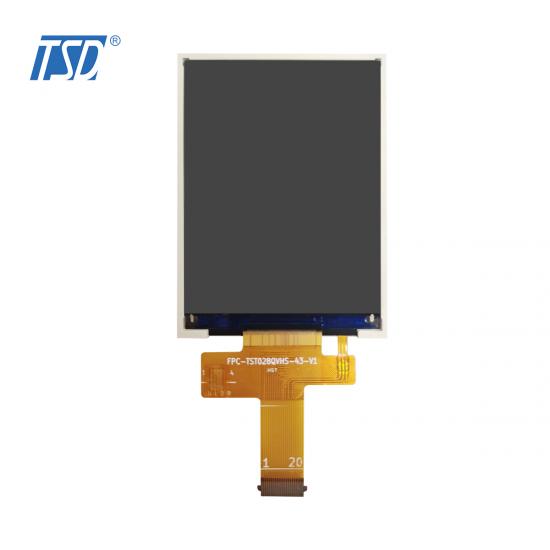

Descrição:
Este módulo de exibição é um TFT (Thin Film Transistor) de matriz ativa colorida do tipo transmissivo display de cristal líquido (LCD). Este módulo é composto por um módulo TFT LCD, um circuito driver e uma unidade de luz de fundo. A resolução de um 2.8 "contém 320*240 pontos e o Área ativa é 43,2 (L) x 57,6 (A)

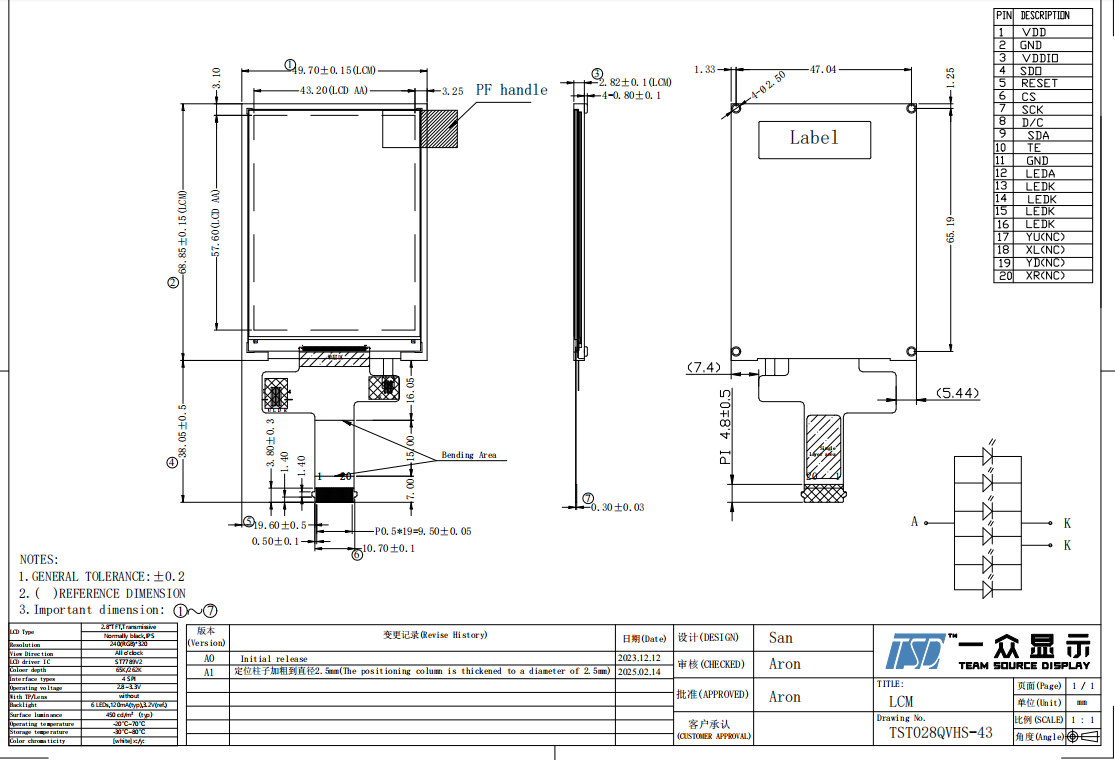

Desenho:
Especificação
|
Especificação geral |
||
|
Peça nº. |
TST028QVHS-43 |
|
|
Tamanho da tela (diagonal) |
2.8 polegada |
|
|
Tipo LCD |
a-Si TFT, Transmissivo, Normalmente preto, IPS |
|
|
Resolução |
240 x (RGB) × 320 |
|
|
Direção da vista |
TODOS horas |
|
|
Esboço do Módulo |
49,70 (L) x 68,85 (C) x 2,82 (E) |
|
|
Área Ativa |
43,2 (L) x 57,6 (C) |
|
|
Área de visualização |
Todas as horas |
|
|
Luz de fundo |
6 LEDs cor branca |
|
|
Driver IC |
ST7789V2 |
|
|
Interface |
SPI |
|
|
Peso (g) |
A definir |
|
|
Consumo de energia (w) |
Painel |
A definir (típico) |
|
Sistema B/L |
A definir (típico) |
|
|
Temperatura de operação |
-20 ～ 70 |
|
|
Temperatura de armazenamento |
-30 ～ 80 |
|
|
Descrição dos pinos |
|
|
PIN nº. |
Símbolo |
|
1 |
VDD |
|
2 |
Terra |
|
3 |
VDDIO |
|
4 |
SDO |
|
5 |
RS |
|
6 |
CS |
|
7 |
SCK |
|
8 |
D/C |
|
9 |
IASD |
|
10 |
TE |
|
11 |
Terra |
|
12 |
LEDA |
|
13 |
LEDK |
|
14 |
LEDK |
|
15 |
LEDK |
|
16 |
LEDK |
|
17 |
YU |
|
18 |
GG |
|
19 |
YD |
|
20 |
XR |
Aplicações:
1. Equipamentos eletrônicos de escritório: máquina de contar dinheiro, telefone de escritório, copiadora.
2. Eletrodomésticos: geladeira, ar condicionado, fogão de indução, fornos de micro-ondas.
3. Instrumentos: termômetro clínico, testador de fios, relógios digitais, balança eletrônica.
4. Dispositivos médicos: esfigmomanômetro, aparelho de ECG
5. Equipamentos esportivos: Esteira de corrida.
6. Equipamentos de controle industrial: controle remoto, máquina de cartão perfurado.
7. Exibição do terminal de informações: POS, PDA, dispositivos portáteis.
