Descrição:

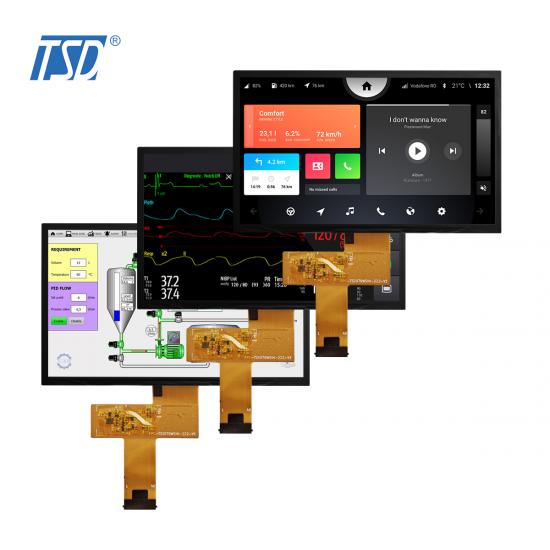

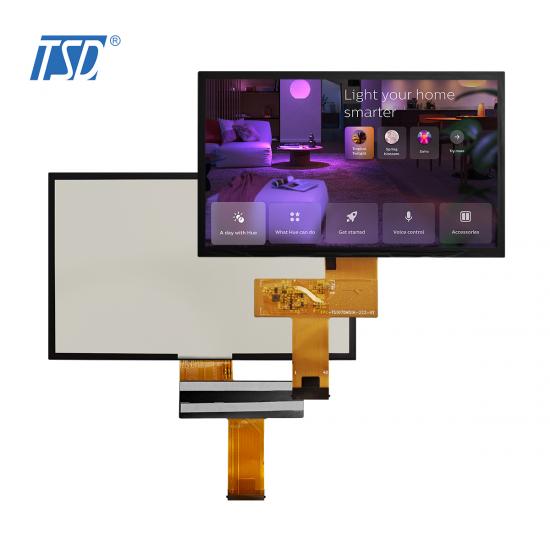

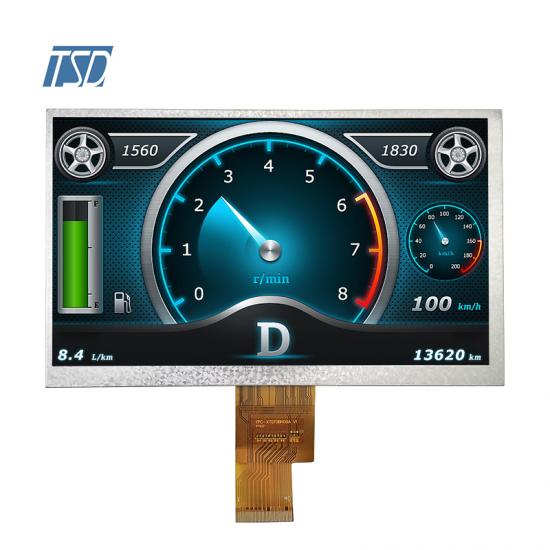

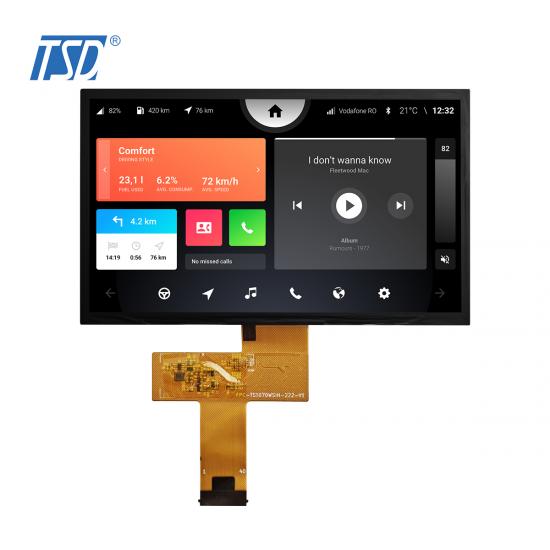

O TST070WSIH-187 é um display LCD TFT horizontal de 7 polegadas com resolução automotiva. A resolução é de 1024x600, o painel IPS oferece ângulo de visão livre e o chip driver é Himax. O módulo TFT possui alto brilho de 1000 cd/m², adequado para uso externo. A temperatura de operação é de -20 a 70°C, temperatura de armazenamento é de -30 a 80°C. O design da luz de fundo é com LEDs brancos, 21 LEDs.

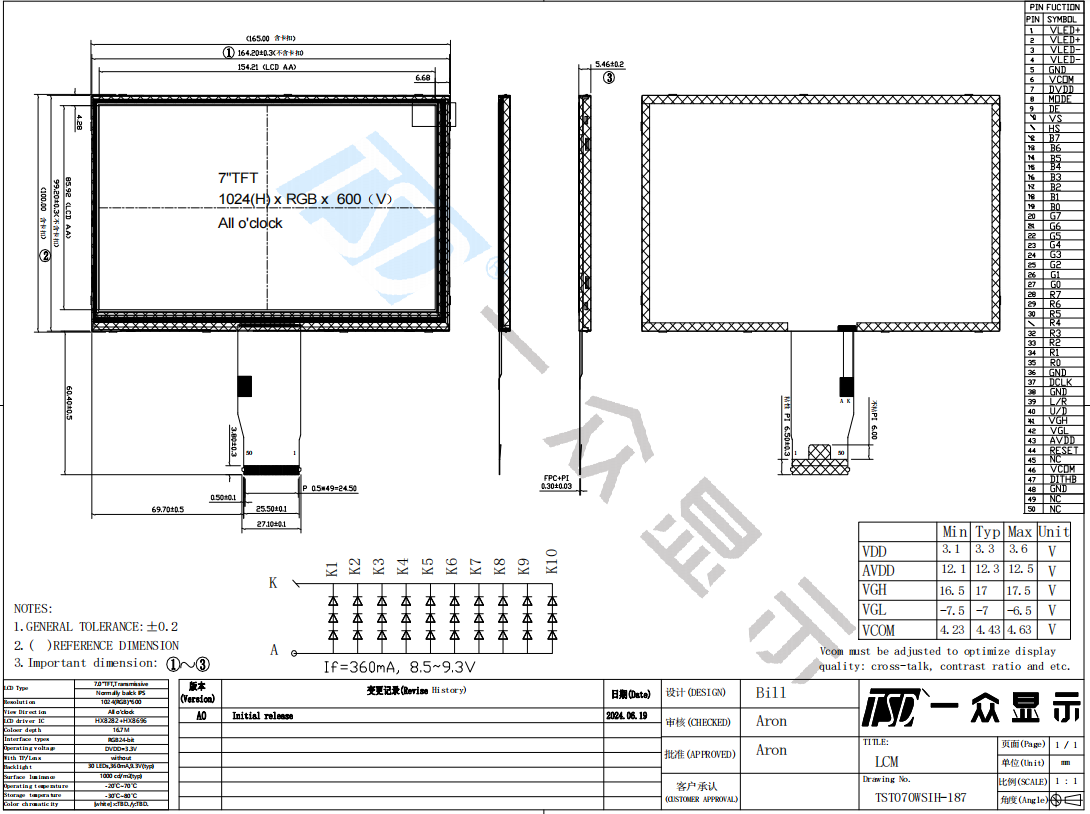

Desenho:
Especificações:
| Especificação geral | ||
| Peça nº. | TST070WSIH-187 | |
| O Dimensão do esboço (mm) | 166,90 x 108,65 x 7,4 | |
| Área ativa (mm) | 152,448 x 91,4688 | |
| Resolução (pontos) | 1024x600 | |
| Temperatura de operação (°C) | -20 ~ +70 °C | |
| Temperatura de armazenamento (°C) | -30 ~ 80 °C | |
| Número de pixels | 1024(H)xRGBx600(V) | |
| Painel de toque | sem | |
| Brilho | 1000 cd/m2 | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, IPS, TFT de 7 polegadas | |
| Tratamento de superfície | Antirreflexo | |
| Ver direção |
Todos
|
|
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (típico) |
| Sistema B/L | A definir (típico) | |
| Interface | RGB | |
| Vida útil do módulo (horas) | 30.000-40.000 | |
| Descrição dos pinos | ||
| PIN nº. | Símbolo | Descrição |
| 1 | VLED+ | Potência para retroiluminação LED (ânodo) |
| 2 | VLED+ | Potência para retroiluminação LED (ânodo) |
| 3 | VLED- | Potência para retroiluminação LED (cátodo) |
| 4 | VLED- | Potência para retroiluminação LED (cátodo) |
| 5 | Terra | Chão |
|
6 |
VCOM | Tensão comum |
| 7 | DVDD | Potência para circuito digital |
| 8 | MODO | Seleção de modo DE/SYNC |
| 9 | DE | Habilitar entrada de dados |
| 10 | VS | Entrada de sincronização vertical |
| 11 | HS | Entrada de sincronização horizontal |
| 12~19 | B7~B0 | Dados azuis |
| 20~27 | G7~G0 | Dados verdes |
| 28~35 | R7~R0 | Dados vermelhos |
| 36 | Terra | Aterramento de energia |
| 37 | DCLK | Relógio de amostra |
| 38 | Terra | Chão |
| 39 | CLK_P | Relógio LVDS+ |
| 40 | Terra |
Aterramento de energia
|
| 41 | VGH |
Porta na tensão
|
| 42 | VGL |
Tensão de desligamento do gate
|
| 43 | AVDD | Potência para tensão analógica |
| 44 | REINICIAR | PIN de redefinição global |
| 45 | NC |
Sem conexão
|
| 46 | VCOM |
Tensão comum
|
| 47 | DITHB | Função de dithering |
| 48 | Terra | Chão |
| 49 | NC | Sem conexão |
| 50 | NC | Sem conexão |
Características:
• Módulo LCD TFT de silício amorfo, transmissivo, de 7", tipo ADS, normalmente preto
• Resolução da tela: 1280 x RGB x 768.
• Ângulo de visão (U/D/E/D): 80/80/80/80
• “Himax” HX8282 +HX8296
• Exibe até 16,7 milhões de cores.
• RGB.
• Retroiluminação com 21 LEDs.
• Polarizador frontal HC.
• Conformidade com “RoHS”.
